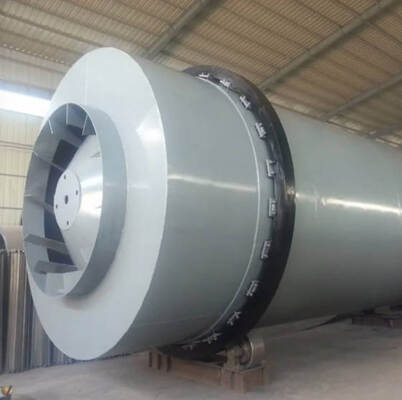

Asciugatrice di struttura semplice con ampia applicazione
Gli essiccatori sono attrezzature di base in industrie come la lavorazione minerale, i materiali da costruzione, la metallurgia e la chimica, utilizzati principalmente per l'essiccazione di materiali con un contenuto di umidità specifico o dimensioni delle particelle.Macchine per la lavorazione di materie plastiche, in particolare, hanno ottenuto una vasta applicazione a causa della loro forte adattabilità ai materiali, capacità di asciugare una varietà di materiali, struttura semplice e funzionamento stabile e affidabile.
Gli essiccatori hanno una vasta gamma di applicazioni, essiccando in modo efficiente una varietà di materiali, tra cui scaglie di ossido di ferro, fanghi, coke, filings di ferro greggio, concentrato di rame, polvere di carburo di silicio,minerali di terre rare, polvere di minerale di mercurio, polvere di minerale di stagno, polvere di minerale di cobalto, polvere di minerale di nichel, polvere di minerale di manganese, polvere di gesso, bentonite, kaolina, minerale di ferro raffinato, concentrato di piombo, coke di petrolio, polvere di minerale d'oro,scorie di acciaio, scorie d'acqua, minerale di fluorite, sabbia marina e sabbia fluviale.
Caratteristiche strutturali dell'apparecchiatura

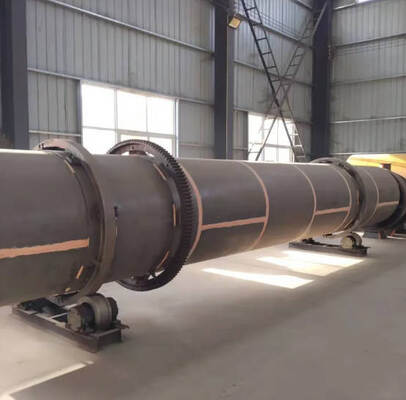

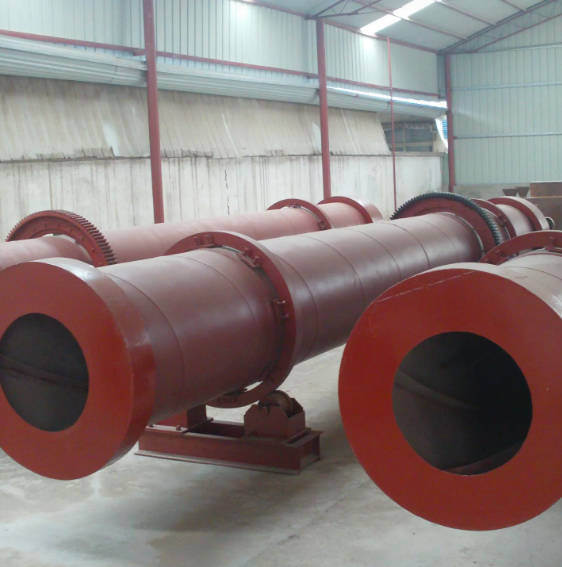

Questa serie di asciugatrici comprende asciugatrici a tamburo, asciugatrici a rotazione, asciugatrici di sabbia, asciugatrici di lignite, asciugatrici di sabbia fluviale, ecc. La struttura centrale è costituita principalmente da componenti chiave come il corpo del tamburo,anello di ingranaggi di grandi dimensioni, piccoli ingranaggi, rulli di supporto, rulli di spinta, pneumatici e alberi di supporto.
Principio di funzionamento dell'apparecchiatura: il motore elettrico trasmette potenza attraverso una cintura a V. Dopo una riduzione in due fasi da parte di un riduttore, il piccolo ingranaggio azionerà l'anello di ingranaggio grande,guidare il corpo del tamburo a ruotare senza intoppi alla velocità progettata, garantendo un riscaldamento e un asciugamento uniformi del materiale all'interno.
Principali tipi e caratteristiche
1. asciugatrice a tamburo rotante
I essiccatori a tamburo rotativo sono ampiamente utilizzati nei materiali da costruzione, nella metallurgia, nella chimica, nel cemento e in altre industrie.e può essere utilizzato anche per l'essiccazione di fertilizzanti con un determinato contenuto di umidità e dimensioni delle particelle nella produzione di fertilizzanti composti.
L'apparecchiatura è costituita principalmente da un corpo rotante, piastre di sollevamento, dispositivo di trasmissione, dispositivo di supporto e anelli di tenuta, con vantaggi quali una struttura ragionevole, un'ottima fabbricazione,produzione elevataLa distribuzione e la progettazione angolare delle piastre di sollevamento sono scientifiche, garantendo prestazioni stabili, un elevato utilizzo dell'energia termica,asciugatura uniforme del materiale, bassa frequenza di pulizia e manutenzione conveniente.
2. asciugatrici rotative Gli asciugatrici rotativi sono altamente adattabili a vari materiali, soddisfacendo le esigenze di asciugatura di materiali diversi.e materiali misti, e sono adatti anche per l'industria metallurgica, mineraria, energetica, chimica e alimentare.
Questa apparecchiatura è semplice e affidabile da usare, ha un'eccellente tenuta antipolvere e è facile da mantenere.che lo rende un apparecchio di essiccazione ampiamente utilizzato nell'industria del cemento e nei settori industriali connessi.
3. Asciugatrici a tamburo rotativo Le asciugatrici a tamburo rotativo sono utilizzate in molteplici settori industriali, tra cui alimenti, mangimi, prodotti chimici, farmaceutici e minerari.
Flusso di lavoro: dopo la disidratazione, il materiale umido entra nell'asciugatrice e viene scaricato da sollevatori uniformemente distribuiti all'interno del tamburo,garantire il pieno contatto con l'aria calda e accelerare il trasferimento di calore e massa durante l'essiccazioneSotto l'azione combinata dei sollevatori inclinati e del flusso d'aria calda, il materiale viene scaricato come prodotto finito dall'altra estremità dell'apparecchiatura attraverso una valvola di scarico a forma di stella.
Questa macchina è adatta per l'essiccazione di vari tipi di rifiuti con un contenuto di umidità inferiore all'85%, come i grani di birra, i residui di soia, le bucce di mais spruzzate, lo strato di carbone e la macchia di frutta.Ha effetti significativi sull'espansione delle risorse di mangimi, riducendo i costi di allevamento e minimizzando l'inquinamento ambientale.
Parametri del prodottoForno rotativo per cemento
(1) Parametri tecnici delle asciugatrici rotative della serie H, asciugatrici a cilindro, asciugatrici a tamburo, asciugatrici rotative
| SPEC del prodotto (m) | Volume del tamburo ((m3) | Capacità di produzione (t/h) | Angolo di installazione ((%) | Temperatura massima di aspirazione
(°C) | Potenza del motore principale (kw) | Totale peso (t) |
| Φ1,2 × 8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1,2 × 10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1,5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1,5 × 14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1,5 × 15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1,8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1,8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2,2 × 12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2,2 × 14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2,2 × 16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2,4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2,4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2,4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2,4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2,6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3,2 × 25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3,6 × 28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) Parametri tecnici degli essiccatori a trasferimento termico indiretto
Articolo
Diametro del tamburo x lunghezza | Al di fuori del diametro del tamburo
(mm) | all'interno del diametro del tamburo
(mm) | Lunghezza del tamburo
(m) | Volume del tamburo
(m3) | Vertice del tamburo | Tipo di tavola di sollevamento | Temperatura massima di aspirazione
(°C) | Dimensioni (m) |
Φ1,5 × 15 m
Φ1,5 × 17 m
Φ1,5 × 19 m | 1500 | 500 | 15
17
19 | 20.27
22.97
25.68 | 3-5% | Tipo di sollevamento | 850 | 16.2 x 2.7 x 2.7
18.2 x 2.7 x 2.7
20.0×2.9×2.9 |
Φ1,8×21m
Φ1,8 × 23 m
Φ1,8 × 25 m | 1800 | 650 | 21
23
25 | 35.91
39.33
42.75 | 3-5% | Tipo di sollevamento | 850 | 22.5 x 2.7 x 2.7
24.5 per 2,9 per 2.9
26.5 per 2,9 per 2.9 |
Φ2,2 × 21 m
Φ2,2 × 23 m
Φ2,2 × 25 m | 2200 | 800 | 21
23
25 | 58.10
63.61
69.15 | 3-5% | Tipo di sollevamento | 850 | |
Presentazione del prodotto del forno rotativo per cemento
Forno rotativo per cemento
Domande e risposte
D: Perché crediamo nella Luoyang Zhongtai Industries Co., ltd:
A: 1. più di 30 anni di esperienza.
2.Siamo il principale fornitore professionale di macchine per l'estrazione mineraria, macchine per la costruzione, macchine per la fusione e parti forgiate.
3Tutti i prodotti hanno ottenuto il certificato di gestione della qualità ISO9901:2000 e i certificati CE, ROHS.
D: Tempo di consegna?
R: Tempo di consegna delle parti: 1-2 mesi, delle macchine: 2-3 mesi.
D: Condizioni di pagamento?
A: Accettiamo il pagamento: T/T, L/C, Western union, contanti.
30% di acconto al momento della firma del contratto.
