| Modello: | Essiccatore rotatorio di serie di H | Motore principale: | 7.5-160 chilowatt |
|---|---|---|---|
| Nome: | Essiccatore indiretto del trasferimento di calore | Obliquità dell'installazione (%): | 3~5 |
| Materiale di applicazione: | ossido di ferro, fango, coke, ferro, concentrato di rame | Capacità: | 1.9-76 t/h |
| Applicazione: | Elaborazione minerale, materiali da costruzione, metallurgia, prodotto chimico | Pendio del tamburo: | 3-5% |
| Nome di prodotto: | Essiccatore rotatorio | Caratteristica: | Essiccazione a bassa temperatura |
| Peso: | 9-135 t | Vantaggio: | Basso costo di grande capacità |
| Più alta temperatura dell'aria di ingresso dell'aria: | 700-800 ℃ | ||
| Evidenziare: | Tamburo essiccatore rotatorio di grande capacità,Tamburo essiccatore rotatorio di caduta,Ruzzola il forno rotante del cemento |
||

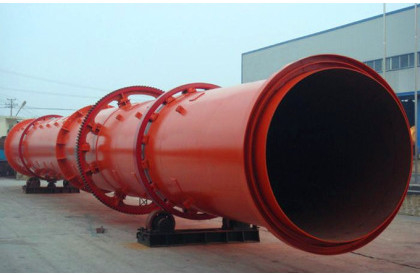

Forno rotante del cemento più asciutto del tamburo essiccatore di caduta dell'essiccatore rotatorio di grande capacità
campo di applicazione più asciutto del forno rotante 1.Cement:
L'essiccatore pricipalmente è utilizzato per l'elaborazione minerale, i materiali da costruzione, la metallurgia, il prodotto chimico ed altri dipartimenti asciuganti la determinata umidità o dimensione delle particelle del materiale, l'essiccatore rotatorio ha forte adattabilità al materiale, può asciugare tutti i tipi di materiali e l'attrezzatura è semplice ed affidabile, in modo da è ampiamente usata.
Gli essiccatori di serie del minerale metallifero di Luo Mine sono ampiamente usati in: ossido di ferro, fango, coke, ferro, concentrato del rame, polvere del carburo di silicio, minerale metallifero della terra rara, polvere del mercurio, polvere della latta, minerale metallifero del cobalto, nichelio, polvere del minerale metallifero del manganese, polvere del gesso, bentonite, argilla del caolino, minerale di ferro, polvere del cavo, coke di petrolio, polvere del minerale metallifero dell'oro, scorie d'acciaio, scorie dell'acqua, minerale metallifero della fluorite, la sabbia del mare, sabbia del fiume e l'altro essiccamento dei materiali.
2. Caratteristiche strutturali dell'essiccatore:
Ruzzola l'essiccatore, il tamburo essiccatore, l'essiccatore rotatorio, l'essiccatore della sabbia, l'essiccatore della lignite, essiccatore della sabbia del fiume
L'essiccatore pricipalmente è composto di cilindro, il grande anello del dente, il pignone, ruota sostenente, conservante la ruota, la cinghia della ruota, l'asse sostenente della ruota ed altre parti. Il motore tramite la cinghia del triangolo, con la decelerazione a due stadi del riduttore, attraverso anello dell'ingranaggio dell'azionamento del pignone il grande, di modo che la velocità di progettazione del cilindro per l'operazione, di modo che il corpo del cilindro che essiccamento i materiali.
tipi principali del forno rotante 3.Cement di essiccatori:
Essiccatore più asciutto rotatorio di caduta, tamburo essiccatore, essiccatore rotatorio
(1) il tamburo essiccatore rotatorio, inoltre ha chiamato il tamburo essiccatore rotatorio.
Materiali in costruzione ampiamente usati, metallurgia, prodotto chimico, industria del cemento che asciugano il calcare delle scorie, polvere del carbone, scorie, argilla ed altri materiali. La macchina pricipalmente è composta di rotazione del corpo, sollevando il piatto, dispositivo di azionamento, anello sigillante sostenente e del dispositivo ed altre componenti. Presenta i vantaggi della struttura ragionevole, della produzione eccellente, del consumo di energia ad alto rendimento e basso e dell'operazione conveniente.
(2) l'essiccatore rotatorio può anche essere utilizzato per produzione composta del fertilizzante, asciugando determinato fertilizzante di dimensione delle particelle e di umidità, ma anche per altri materiali che si asciugano, la distribuzione del piatto del trasportatore e la progettazione di angolo è la prestazione ragionevole e affidabile, così alto grado di utilizzazione di energia termica, prodotti asciugantesi e per la pulizia dell'uniforme meno periodi, manutenzione conveniente ed altre caratteristiche.
(3) l'essiccatore rotatorio ha forte adattabilità ai materiali e può asciugare tutti i tipi di materiali. È utilizzata per l'essiccamento il calcare, l'argilla, il carbone polverizzato e dei materiali misti nelle piante del cemento. Inoltre è utilizzata nella metallurgia, nell'estrazione mineraria, nella energia elettrica, nell'industria chimica, in alimento ed in altri dipartimenti. L'essiccatore rotatorio è l'impianto di essiccazione più comunemente usato nella pianta del cemento. E l'attrezzatura è l'operazione semplice ed affidabile, il sigillamento antipolvere, manutenzione conveniente, in modo da è ampiamente usata.
(4) l'essiccatore di caduta è ampiamente usato in industrie chimiche, farmaceutiche, di estrazione mineraria ed altro dell'alimento, dell'alimentazione. Il processo di lavoro dell'attrezzatura è come segue: Dopo che i materiali bagnati disidratati si aggiungono all'essiccatore, i materiali sono dispersi uniformemente nell'essiccatore e completamente nel contatto con l'aria calda nell'ambito del moto del lettore del piatto distribuito uniformemente nel tamburo, che accelera il trasferimento di calore ed il trasferimento di massa di secchezza. Nel processo di secchezza, il prodotto finito è scaricato dall'altra parte dell'essiccatore nell'ambito dell'azione del piatto e dell'aria calda inclinati. Questa macchina è adatta ad asciugare tutti i tipi di materiali delle scorie con il contenuto idrico meno di 85%, quali i grani della birra, le scorie del fagiolo, la buccia del spruzzo-cereale, la melma di carbone, le scorie della frutta, ecc. Ha buon effetto sulle risorse di sviluppo dell'alimentazione, riducendosi alimentando il costo e riducendo l'inquinamento ambientale.
4. cementi i parametri rotatori del prodotto di KilnDryer
(1) parametri tecnici dell'essiccatore rotatorio di serie di H, essiccatore di caduta, tamburo essiccatore, essiccatore rotatorio
| Spec. del prodotto (m) | Volume del tamburo (³ di m.) | Capacità di produzione (t/h) | Angolo dell'installazione (%) | Temperatura massima dell'assunzione | Potere del motore principale (chilowatt) | Totale peso (t) |
| Φ1.2×8.0 | 9,0 | 1.9-2.4 | 3-5 | 700-800 | 7,5 | 9 |
| Φ1.2×10 | 11,3 | 2.4-3.0 | 3-5 | 700-800 | 7,5 | 11 |
| Φ1.5×12 | 21,2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18,5 |
| Φ1.5×14 | 24,7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19,7 |
| Φ1.5×15 | 26,5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20,5 |
| Φ1.8×12 | 30,5 | 6.5-8.1 | 3-5 | 700-800 | 18,5 | 21,5 |
| Φ1.8×14 | 35,6 | 7.6-9.5 | 3-5 | 700-800 | 18,5 | 23 |
| Φ2.2×12 | 45,6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33,5 |
| Φ2.2×14 | 53,2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60,8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63,3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81,4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90,4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99,5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127,4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141,3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176,6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) parametri tecnici dell'essiccatore indiretto del trasferimento di calore
| Oggetto Lunghezza del diametro x del tamburo | Fuori del diametro del tamburo (millimetro) | Dentro il diametro del tamburo (millimetro) | Lunghezza del tamburo (m) | Volume del tamburo (m3) | Pendio del tamburo | Tipo di bordo della gru | Temperatura massima dell'assunzione | Dimensioni (m) |
| Φ1.5×15m Φ1.5×17m Φ1.5×19m | 1500 | 500 | 15 17 19 | 20,27 22,97 25,68 | 3-5% | Tipo di sollevamento | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21m Φ1.8×23m Φ1.8×25m | 1800 | 650 | 21 23 25 | 35,91 39,33 42,75 | 3-5% | Tipo di sollevamento | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21m Φ2.2×23m Φ2.2×25m | 2200 | 800 | 21 23 25 | 58,10 63,61 69,15 | 3-5% | Tipo di sollevamento | 850 |
5. Metodo di manutenzione di essiccatore rotatorio:
(1) durante il funzionamento normale dell'essiccatore rotatorio, la temperatura del gas di combustione caldo dell'entrata è centigrado 700-800 gradi e la temperatura del gas di combustione caldo dello sbocco è centigrado 90-150 gradi.
(2) controlla l'anello e la ruota sostenente dell'essiccatore rotatorio. Se i punti di lubrificazione del cuscinetto a rulli sono riempiti adeguatamente.
(3) se il contatto fra l'anello e la ruota sostenente è buono, la superficie di contatto non è meno di 70% della larghezza dell'anello.
(5) se i bulloni di fissaggio ed i bulloni d'ancoraggio dell'essiccatore rotatorio sono sciolti o tagliati.
(6) se la spinta di ogni ruota sostenente è uniformemente ascendente.
(7) se c'è vibrazione, crepa o cedimento del fondamento dell'essiccatore rotatorio.
(8) se la ruota di conservazione gira flessibilmente, se il contatto con l'anello è buono, se la forza è troppo grande per causare la superficie della ruota di conservazione che splende, sbucciando e sopportando riscaldamento ed altri fenomeni anormali.
(9) se la rotazione del corpo di tamburo del tamburo essiccatore rotatorio è flessibile e stabile e se le guarnizioni sono indossate o colate.
(10) se la vibrazione del dispositivo di trasmissione, olio del punto di lubrificazione è sufficiente.
