| Modello: | Serie di H | Nome di prodotto: | essiccatore rotatorio |
|---|---|---|---|
| Caratteristica: | essiccazione a bassa temperatura | Vantaggio: | basso costo di grande capacità |
| Capacità (t/h): | 1.9-76 | Shell Cubage (m3): | 9-285 |
| obliquità dell'installazione (%): | 3~5 | Più alta temperatura dell'aria di ingresso dell'aria (℃): | 700-800 |
| Motore principale (chilowatt): | 7.5-160 | Peso (t): | 9-135 |
| Evidenziare: | Essiccatore rotatorio dell'aria 76T/H,Essiccatore rotatorio dell'aria 1.9T/H,Essiccatore rotatorio del cemento 76T/H |
||
basso del consumo della grande capacità costo ad essiccatore rotatorio l'essiccazione a bassa temperatura

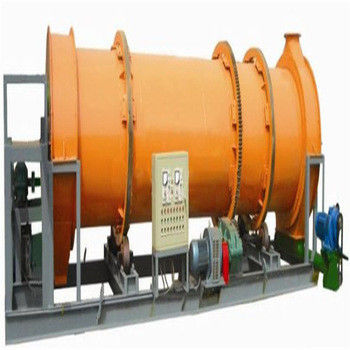

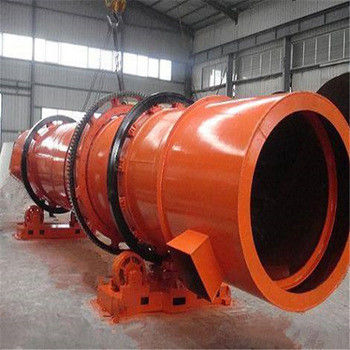

Essiccatore rotatorio
L'essiccatore rotatorio è utilizzato per bruciare la polvere magnetica dura della ferrite; può anche essere utilizzato in cemento, metallurgia, l'industria chimica. L'attrezzatura è composta di forno principale e la suo trasmissione sostenente, tubo di raffreddamento, sistema di alimentazione, controllo elettrico, i secondi dispositivi del vento, dispositivo di rimozione di polvere dello scarico e preriscaldare il corpo del forno. Ha l'allarme eccessivo della temperatura, l'allarme di sovraccarico, il controllo automatico della temperatura del lavoro e le funzioni regolabili dell'ossigeno del forno.
Principio di funzionamento dell'essiccatore rotatorio:
Il materiale bagnato è input da un'estremità dell'essiccatore, nell'ambito della vibrazione del bordo di copia del panno interno del cilindro, il materiale uniformemente si distribuisce e disperso nell'essiccatore e completamente nei contatti con la corrente di aria calda (a controcorrente) per accelerare il trasferimento di calore di secchezza e la forza motrice di trasferimento di massa. Durante il processo di secchezza, il materiale nel bordo di copia e la corrente di gas caldo con l'inclinazione del ruolo, può regolare il movimento ad un'altra valvola di scarico del tipo di stella della sezione per scaricare i prodotti finiti.
Applicazioni più asciutte rotatorie:
1. Si applica particelle del prodotto chimico asciutto, di estrazione mineraria, di metallurgia e di altre industrie alle grandi che i materiali significativi.
Come: minerale metallifero, scorie di altoforno, carbone, polvere di metallo, fosfato, solfato dell'ammonio.
2. Alla polvere abbia i requisiti speciali come: Agente schiumogeno, residuo del sedimento, carbonato di calcio precipitato, argilla attivata, polvere magnetica, grafite, scorie.
Caratteristica:
Richieda l'essiccazione a bassa temperatura e richiede un gran quantità di materiale secco continuo.
L'essiccatore rotatorio ha alto livello di meccanizzazione, grande capacità di produzione.
Il liquido tramite il cilindro che la resistenza è piccola, funzione del consumo è basso.
La forte adattabilità alle proprietà materiali.
Operazione stabile, costi di gestione bassi e buona uniformità del prodotto essiccato.
Essiccatore rotatorio di serie di H
| Spec. /m (Dia.×Length) |
Shell Cubage (m3) |
Capacità (t/h) |
Installazione Obliquità (%) |
Più alta entrata Temperatura dell'aria (℃) |
Motore principale (chilowatt) |
Peso (t) |
| Φ1.2×8.0 | 9,0 | 1.9~2.4 | 3~5 | 700~800 | 7,5 | 9 |
| Φ1.2×10 | 11,3 | 2.4~3.0 | 3~5 | 700~800 | 7,5 | 11 |
| Φ1.5×12 | 21,2 | 4.5~5.7 | 3~5 | 700~800 | 15 | 18,5 |
| Φ1.5×14 | 24,7 | 5.3~6.6 | 3~5 | 700~800 | 15 | 19,7 |
| Φ1.5×15 | 26,5 | 5.7~7.1 | 3~5 | 700~800 | 15 | 20,5 |
| Φ1.8×12 | 30,5 | 6.5~8.1 | 3~5 | 700~800 | 18,5 | 21,5 |
| Φ1.8×14 | 35,6 | 7.6~9.5 | 3~5 | 700~800 | 18,5 | 23 |
| Φ2.2×12 | 45,6 | 9.7~12.2 | 3~5 | 700~800 | 22 | 33,5 |
| Φ2.2×14 | 53,2 | 11.4~14.2 | 3~5 | 700~800 | 22 | 36 |
| Φ2.2×16 | 60,8 | 13.0~16.2 | 3~5 | 700~800 | 22 | 38 |
| Φ2.4×14 | 63,3 | 13.5~16.9 | 3~5 | 700~800 | 37 | 45 |
| Φ2.4×18 | 81,4 | 17.4~21.7 | 3~5 | 700~800 | 37 | 49 |
| Φ2.4×20 | 90,4 | 19.3~24.1 | 3~5 | 700~800 | 45 | 54 |
| Φ2.4×22 | 99,5 | 21.2~26.5 | 3~5 | 700~800 | 45 | 58 |
| Φ2.6×24 | 127,4 | 27.2~34.0 | 3~5 | 700~800 | 55 | 73 |
| Φ3.0×20 | 141,3 | 30.1~37.7 | 3~5 | 700~800 | 75 | 85 |
| Φ3.0×25 | 176,6 | 37.7~47.1 | 3~5 | 700~800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9~53.6 | 3~5 | 700~800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8~76.0 | 3~5 | 700~800 | 160 | 135 |
Essiccatore rotatorio di calore indiretto
| Oggetto Lunghezza di Diameter×Cylinder del cilindro |
Diametro interno. Del cilindro esterno (millimetro) |
Diametro interno. Del cilindro interno (millimetro) |
Lunghezza del cilindro (m) |
Volume del cilindro (m3) |
Inclinazione del cilindro | Tipo di bordo di sollevamento | Più alta temperatura dell'aria di assunzione (℃) |
Dimensioni (m) |
| Φ1.5×15m Φ1.5×17m Φ1.5×19m |
1500 | 500 | 15 17 19 |
20,27 22,97 25,68 |
3-5% | Tipo di sollevamento | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21m Φ1.8×23m Φ1.8×25m |
1800 | 650 | 21 23 25 |
35,91 39,33 42,75 |
3-5% | Tipo di sollevamento | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21m Φ2.2×23m Φ2.2×25m |
2200 | 800 | 21 23 25 |
58,10 63,61 69,15 |
3-5% | Tipo di sollevamento | 850 | — — — |
