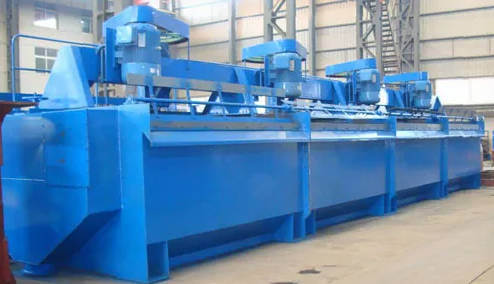

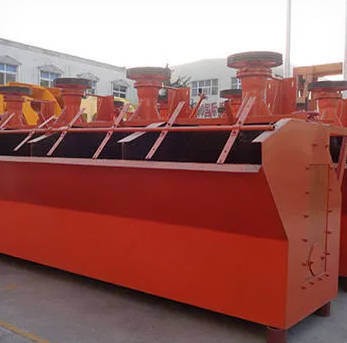

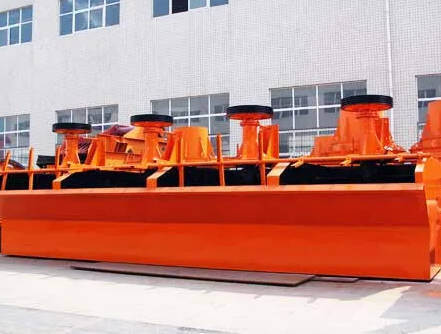

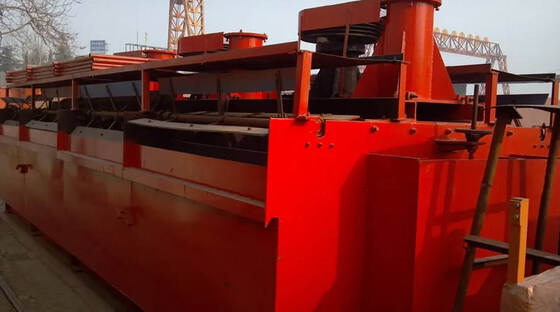

Macchina di galleggiamento con grande volume di aspirazione dell'aria e basso consumo di potenza di esercizio
La macchina di galleggiamento è l'apparecchiatura principale nelle operazioni di lavorazione minerale ed è ampiamente utilizzata per la separazione e la depurazione dei metalli non ferrosi e ferrosi.Può anche soddisfare le esigenze di lavorazione di galleggiamento di minerali non metallici come il carbone, fluorite, talco, ecc. È adatto a diversi tipi di scenari di beneficiamento minerale e ha una vasta gamma di applicazioni.
Questa apparecchiatura ha i vantaggi significativi di un grande volume di aspirazione dell'aria e di un basso consumo di potenza di esercizio.aspirazione dello slurry, e di galleggiamento. Esso può formare indipendentemente un circuito di galleggiamento completo senza alcuna attrezzatura ausiliaria.rendere flessibile e conveniente l'adeguamento del processo, e può adattarsi rapidamente ai cambiamenti di processo in base alle esigenze di lavorazione dei minerali.
In termini di struttura, la macchina di galleggiamento ha un corpo a forma di U, un albero vuoto gonfiabile e una struttura di statore sospeso.Il nucleo è dotato di una nuova girante conica - le pale della girante sono progettate ad angolo retrogrado, simile alla struttura della pompa centrifuga ad alta velocità specifica, ha le caratteristiche di un grande volume di sollevamento del liquame, di una piccola testa di pressione di uscita e di un basso consumo di energia di funzionamento.La struttura complessiva è semplice e facile da mantenere in seguitoAllo stesso tempo, la cavità della girante è dotata di un distributore d'aria cilindrico poroso, che può disperdere in modo uniforme l'aria nella maggior parte delle aree delle pale della girante in anticipo,aumentando notevolmente l'interfaccia di contatto tra lo scisto e l'aria, e migliorare l'efficienza della reazione di flottazione.
Principio di funzionamento
Quando la macchina di galleggiamento è in funzione, l'impeller ruota ad alta velocità per formare una pressione negativa,e lo slurry nel serbatoio è aspirato nel buco della lama dal fondo del serbatoio dall'estremità inferiore della girante da tutti i latiAllo stesso tempo, l'aria a bassa pressione fornita dal soffiatore passa attraverso l'albero cavo e il distributore d'aria della girante e entra sincronicamente all'interno della girante.Dopo che lo slurry e l'aria sono completamente mescolati tra le lame e la reazione di mineralizzazione è completata, il materiale misto viene spinto obliquamente verso l'alto dalla periferia della metà superiore della girante e diffonde in tutto il serbatoio dopo essere stato stabilizzato e orientato dallo statore.
Dopo l'arricchimento e lo screening, le bolle mineralizzate salgono fino alla zona stabile della schiuma del serbatoio sotto l'azione della galleggiabilità.la schiuma qualificata trabocca dalla diga di trabocco e entra nel serbatoio di schiuma per completare la raccolta del concentrato- una parte dello slurry scorre verso la parte inferiore della rotaia, viene agitata e mescolata nuovamente per formare nuove bolle mineralizzate per partecipare al ciclo di galleggiamento;il liquame rimanente che non ha completato la flottazione scorre nel serbatoio successivo per continuare a funzionare fino alla fine del processo di flottazione, e infine forma rifiuti e viene scaricato.
Parametri del prodotto dell'apparecchiatura per la preparazione del minerale
(1) Macchina di flottazione SF
| Modello |
SF0.37 |
SF0.7 |
SF1.2 |
SF2.8 |
SF4 |
SF8 |
| Capacità minima3) |
0.37 |
0.7 |
1.2 |
2.8 |
4 |
8 |
| Diametro dell'impellente ((mm) |
300 |
350 |
450 |
550 |
650 |
760 |
| Capacità di produzione (m3/min) |
0.2-0.4 |
0.3-0.9 |
0.6-1.2 |
1.5-3.5 |
0.5-4 |
4-8 |
| Velocità di rotazione dell'impeller (r/min) |
352 |
400 |
312 |
268 |
238 |
191 |
| Motore |
Modello |
1Y90L-4 |
1Y100L2-4 |
1Y132M2-6 |
1Y160L-6 |
1Y180L-6 |
1Y250M-8 |
| 2Y90S-4 |
2Y90S-4 |
2Y90S-4 |
2Y90S-4 |
2Y90L-4 |
2Y100L-6 |
| Potenza ((kw) |
①1.5 |
①3 |
①5.5 |
①11 |
①15 |
①30 |
| ②1.1 |
②1.1 |
②1.1 |
②1.1 |
②1.5 |
②1.5 |
| Dimensioni ((mm) |
700 × 700 × 750 |
900 × 820 × 950 |
1100×1100×1100 |
1700×1600×1150 |
1850×2050×1200 |
2200×2900×1400 |
| Peso in vasca singola ((kg) |
468 |
600 |
1373 |
2338 |
2660 |
4486 |
Disponibilità del prodottoApparecchiature per la preparazione del minerale
Apparecchiature per la preparazione del minerale
FQA
D: Perché crediamo nella Luoyang Zhongtai Industries Co., ltd:
A: 1. più di 30 anni di esperienza.
2.Siamo il principale fornitore professionale di macchine per l'estrazione mineraria, macchine per la costruzione, macchine per la fusione e parti forgiate.
3Tutti i prodotti hanno ottenuto il certificato di gestione della qualità ISO9901:2000 e i certificati CE, ROHS.
D: Tempo di consegna:
R: Tempo di consegna delle parti: 1-2 mesi, delle macchine: 2-3 mesi.
D: Termini di pagamento:
A: Accettiamo il tipo di pagamento: T/T, L/C, Western union, in contanti. Deposito del 30% al momento della firma del contratto. Pagamento completo prima della spedizione.
D: Garanzia di qualità?
R: Tempo di garanzia: un anno per le macchine principali.Per quelli che indossano parti garantiamo parti di alta qualità per una fornitura a lungo termine.
D: Servizio post-vendita?
R: Possiamo fornire una guida tecnica per le macchine in esecuzione di test e manutenzione delle parti se necessario per l'utente finale.
