Fabbricazione a sfera per ingranaggi di grandi dimensioni Anello Denti in acciaio fuso Superficie di rettificazione fine

Anello dentato grande per mulino a sfere, superficie dei denti in acciaio fuso, rettifica fine, personalizzazione

Requisiti tecnici
1) Il pretrattamento di tempra superficiale è la normalizzazione, con una durezza di HB210-250. Le proprietà meccaniche sono: resistenza ultima Rb690MPa, limite di snervamento Rs490MPa, allungamento D511%, riduzione di area W25% e resilienza Ak30J. I denti degli ingranaggi sono temprati a induzione fino a una durezza di HRC50-55, con una profondità effettiva dello strato temprato di 3-5 mm.
2) Il controllo non distruttivo a ultrasuoni viene eseguito su tutto l'ingranaggio e la qualità interna deve soddisfare i requisiti di Classe II specificati in GB7233-87. L'ispezione con particelle magnetiche viene eseguita anche sui denti degli ingranaggi e sui raccordi di transizione e la qualità deve soddisfare i requisiti di Classe II specificati in GB/T9444-88.

Processo di fabbricazione dell'anello dentato
2.1 Grezzi
I grezzi di fusione in acciaio sono forniti dalla fabbrica e fabbricati in conformità con GB11352-89. Le fusioni vengono modellate, fuse, colate, inscatolate, pulite e rifilate secondo i requisiti del processo di fusione. Durante l'ispezione e l'accettazione, le fusioni in acciaio vengono ispezionate secondo i disegni e i requisiti tecnici. Una volta qualificate secondo JB/T6402-92, vengono rilasciate per il processo successivo.
2.2 Lavorazione di sgrossatura: la marcatura e le tolleranze di lavorazione vengono eseguite secondo i requisiti del disegno, seguite da allineamento, collegamento, lavorazione delle circonferenze interne ed esterne, fresatura delle superfici di accoppiamento e foratura.
2.3 Rilevamento difetti: il rilevamento dei difetti a ultrasuoni viene eseguito su tutta la fusione. La qualità interna deve soddisfare i requisiti di Classe II specificati in GB7233-87.
2.4 Pretrattamento di normalizzazione: le coppie di ingranaggi ad anello a metà sono normalizzate e temperate per fornire una buona microstruttura per la successiva tempra superficiale. Gli ingranaggi ad anello a metà vengono ispezionati per la deformazione post-trattamento termico in base ai requisiti del disegno. 2.5 Ispezione finale
Innanzitutto, dopo la tempra e il rinvenimento a media frequenza, controllare la durezza di ogni scanalatura dei denti dell'ingranaggio ad anello per assicurarsi che soddisfi i requisiti del disegno. In secondo luogo, verificare se il diametro esterno massimo (D6944) è aumentato. Se la deformazione è di 3 mm, è necessaria la correzione meccanica fino a quando non soddisfa i requisiti. In terzo luogo, eseguire un'ispezione con particelle magnetiche sui denti degli ingranaggi e sui raccordi di transizione. La qualità deve soddisfare i requisiti di secondo livello specificati in GB/T9444-88. Infine, condurre un'ispezione finale in base ai disegni e ai requisiti tecnici.

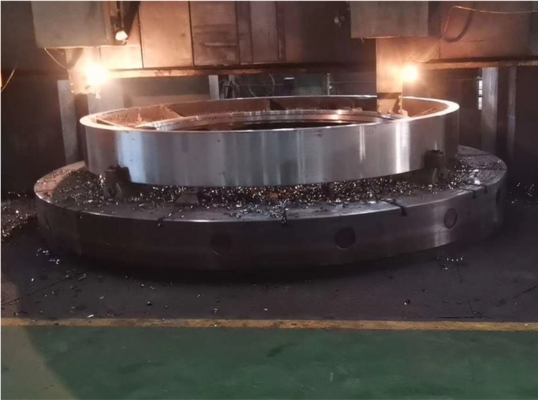

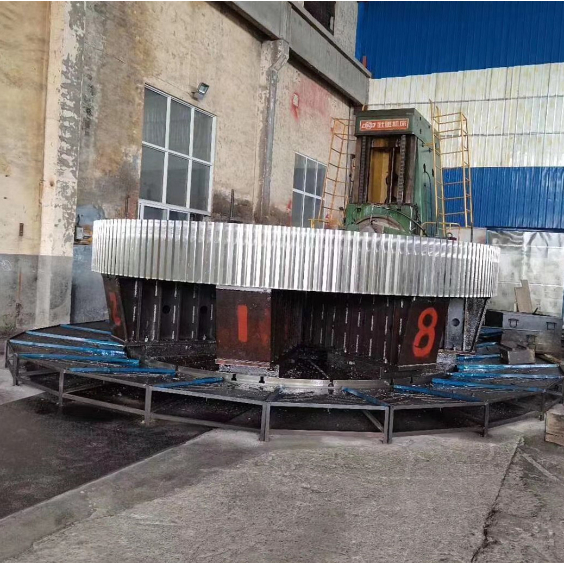

Visualizzazione del prodotto

Parametri del prodotto
