Descrizione del prodotto
Il mulino a barre è un'importante attrezzatura industriale, utilizzata principalmente per la frantumazione e la macinazione fine dei materiali. Il suo principio di funzionamento è che il motore aziona il cilindro per ruotare. All'interno del cilindro, le barre d'acciaio sono installate come mezzi di macinazione. Sotto l'azione di impatto e macinazione delle barre d'acciaio, i materiali vengono frantumati.
Composizione strutturale
È composto principalmente da un motore, un riduttore principale, una parte di trasmissione, una parte cilindrica, un cuscinetto principale, una parte di trasmissione a bassa velocità, una parte di alimentazione, una parte di scarico, una tenuta ad anello, una stazione di lubrificazione ad olio sottile, lubrificazione a getto di ingranaggi grandi e piccoli, una parte di fondazione, ecc.
Principio di funzionamento
Il motore è azionato da un riduttore e dall'ingranaggio grande circostante per la trasmissione a riduzione, oppure aziona direttamente il cilindro per ruotare tramite un motore sincrono a bassa velocità.
Sotto l'azione della forza centrifuga e dell'attrito, i mezzi di macinazione vengono sollevati a una certa altezza e poi cadono per frantumare i materiali.
Campo di applicazione Del mulino per la macinazione dei minerali
Estrazione mineraria: viene utilizzato per la frantumazione e la macinazione dei minerali, fornendo materie prime di base per le successive procedure di trattamento dei minerali.
Materiali da costruzione: nel processo di produzione del cemento, viene utilizzato per la macinazione di materie prime come calcare e argilla.
Industria chimica: conduce una lavorazione raffinata delle materie prime chimiche per garantire la qualità e le prestazioni del prodotto.
Caratteristica Del mulino per la macinazione dei minerali
- Il mulino cilindrico adotta il tipo di guida a bordo, a centro, a bordo con ingranamento multipunto, ecc.; azionato da un pignone e ingranaggio del riduttore del motore asincrono e da un pignone e ingranaggio della frizione ad aria del motore sincrono.
- Generalmente supportato da cuscinetti a pressione statica-dinamica su entrambe le estremità. Viene utilizzato un cuscinetto a bilanciere di oscillazione a 120° completamente chiuso e autoallineante. Possono essere utilizzati anche cuscinetti statici-dinamici a pattino singolo o doppio. La boccola è realizzata con macchina CNC.
- Il grande ingranaggio aperto è progettato utilizzando lo standard AGMA, dotato di un alloggiamento dell'ingranaggio sigillato in modo affidabile e di un sistema di lubrificazione a spruzzo automatico del grasso.
- Il guscio è la parte chiave di un mulino. Eseguire l'analisi agli elementi finiti su di esso con il computer per garantire il funzionamento affidabile;
- Il guscio è saldato automaticamente, ispezionato a ultrasuoni, completamente ricotto e lavorato da grandi macchine utensili speciali su un'unica presa; ci sono guarnizioni speciali sulle parti di collegamento statico-dinamico, come tramoggia di alimentazione e scarico, perno, ecc., per prevenire perdite di olio e fango;
- Il rivestimento è di materiale resistente all'usura realizzato dalla nostra azienda, che è stato appositamente trattato termicamente, con elevata durezza e lunga durata. Possono essere utilizzati anche altri rivestimenti in fusione o gomma resistenti all'usura;
- C'è un azionamento a bassa velocità per mulini medi e grandi;
- La stazione di lubrificazione ad alta e bassa pressione è dotata per mulini medi e grandi;
- Il sistema di controllo e protezione è controllato da PLC.
Parametri tecnici del Mulino per la macinazione dei minerali
| Modello | Diametro del cilindro
(mm) | Lunghezza del cilindro
(mm) | Volume effettivo
(m3) | Velocità del mulino
(giri/min) | Carico dei mezzi di macinazione (t) | Elettromotore | Dimensione
(L×W×H )
(m) | Peso
(T) |
Potenza motore
(kW) | Velocità
(giri/min) |
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6×3.5×3.1 | 40.4 |
| MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 |
| MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52.5 |
| MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 |
| MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 |
| MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 |
| MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 |
| MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 |
| MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 |
| MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 |
| MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6×8.27×7.21 | 156 |
| MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 |

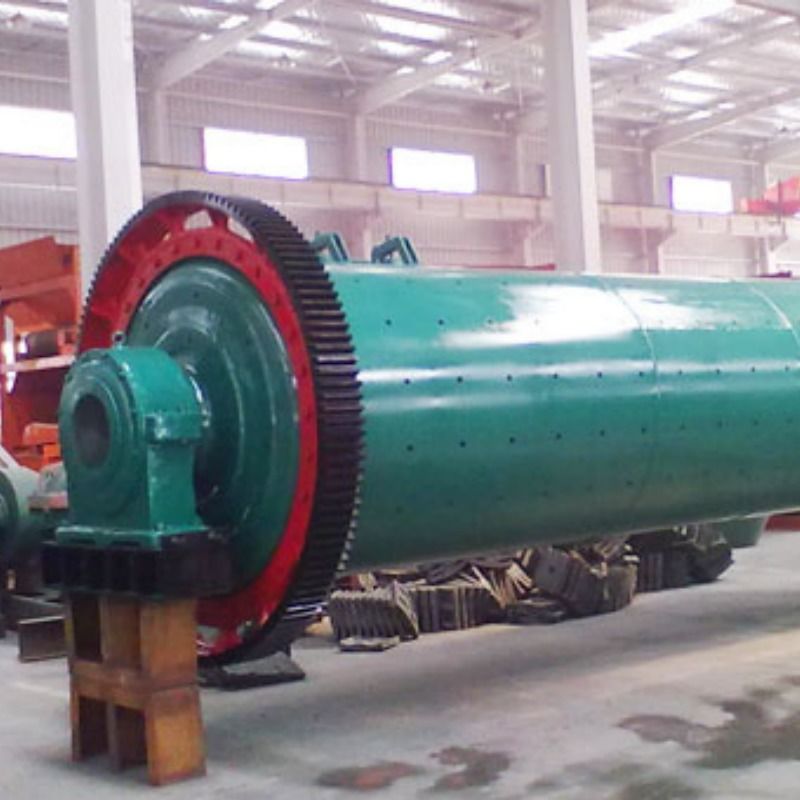

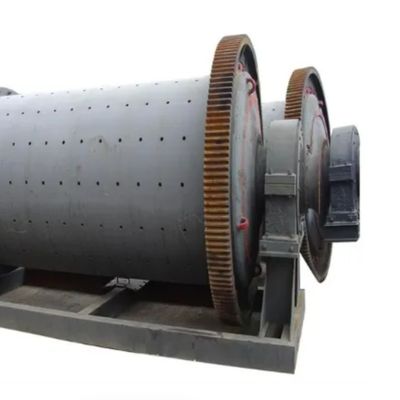

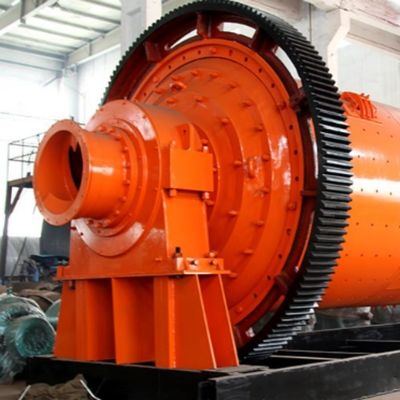

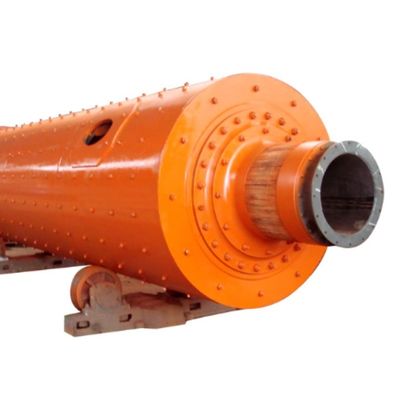

Visualizzazione del prodotto del Mulino per la macinazione dei minerali
Servizio post-vendita
ZTIC Heavy Industries è il tuo partner commerciale nell'After Market.
ZTIC in grado di fornire:
1. RICAMBI PROGETTATI - PROGETTAZIONE E PRODUZIONE
2. FONDIERIE DI FUSIONE IN ACCIAIO E FERRO DI GRANDI VOLUMI
3. ENORMI CAPACITÀ DI OFFICINA MECCANICA
4. PROGRAMMI DI FORMAZIONE
5. PROGRAMMI DI MANUTENZIONE PREVENTIVA
6. SERVIZI DI MANUTENZIONE PREVENTIVA
7. PROGRAMMI DI MANUTENZIONE COMPLETI
Gli ingegneri del servizio sul campo di ZTIC sono addestrati specificamente nei prodotti del gruppo del marchio CITIC, ma sono in grado di eseguire la manutenzione di altri marchi OEM.
I nostri tecnici sono dotati delle più avanzate apparecchiature diagnostiche tecnologiche disponibili per risolvere i problemi delle tue apparecchiature per ottimizzare le prestazioni e ridurre al minimo i tempi di inattività.
ZTIC ha anche un'ampia capacità di fornire tutte le tue esigenze di ricambi consumabili ed elettrici/meccanici.
