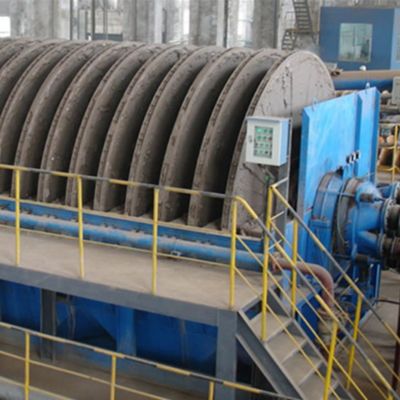

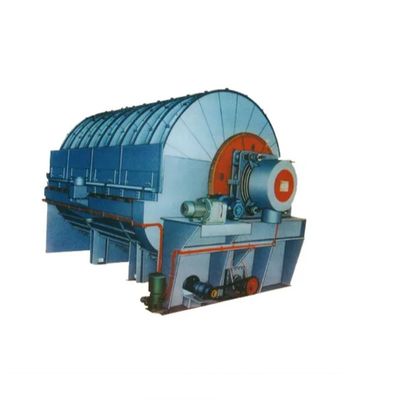

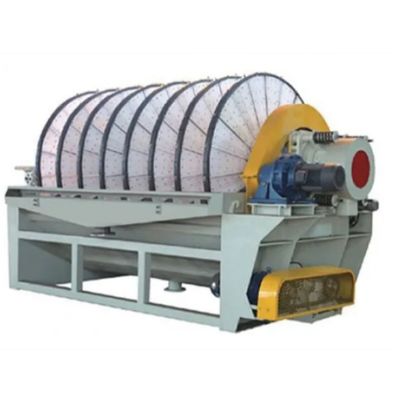

Struttura compatta e funzionamento affidabile del filtro a disco della serie GPY
Il filtro a disco della serie GPY è un'attrezzatura di separazione solido-liquido altamente efficiente, utilizzata principalmente per la disidratazione e la separazione solido-liquido di materiali a grana fine.
Scopo
È utilizzato principalmente per disidratare materiali a grana fine come il carbone pulito e le scorie di galleggiamento da 0 a 0,5 mm, e può anche essere utilizzato per la separazione solido-liquido in settori come la metallurgia,ingegneria chimica, petrolio e trattamento delle acque reflue.
Principio di funzionamento
Con la differenza di pressione formata dalla pompa a vuoto, si forma una torta di filtro sul panno di filtro.raggiungimento della separazione solido-liquidoLa torta filtrante passa attraverso la zona di asciugatura per rimuovere la maggior parte dell'umidità, poi viene soffiata via dall'aria compressa nella zona di soffiatura dell'aria e infine viene scaricata dal raschiatore,completando un ciclo.
Caratteristiche principali
Il dispositivo di trasmissione ha una struttura compatta, un funzionamento affidabile e può essere regolato con velocità senza passaggio.
2Un accoppiamento a coppia limitata è installato per garantire la protezione dal sovraccarico, garantendo il funzionamento sicuro e affidabile della macchina principale.
3L'albero centrale è di struttura saldata, leggera, di buona rigidità, elevata resistenza e grande capacità di scarico del filtro.che è leggero e resistente all'usura.
4Adotta un nuovo tipo di piastra di settore in plastica a punta stellare, leggera, resistente, idrofobica, ad alta velocità di apertura, eccellente per la disidratazione e la rimozione delle torte.basso contenuto di umidità della torta filtrante, lunga durata, resistente alla corrosione e conveniente per la decorazione.
5Il panno filtro tessuto in filo di acciaio inossidabile è adottato, che ha un buon effetto di filtrazione, basso contenuto di umidità della torta filtrabile, alto tasso di perdita di torta e lunga durata di vita.
6. viene adottata la scatola di riempimento sigillata galleggiante dell'agitatore della girante, che consente all'albero dell'agitatore di avere un certo grado di galleggiamento,fornire un buon effetto di tenuta e facilitare la sostituzione delle parti di tenuta.
7L'impiego simultaneo di dispositivi di soffiatura istantanea e di scarico sospeso non solo garantisce un elevato tasso di scarico della torta (oltre il 90%),ma consente anche al raschiatore di oscillare insieme al disco del filtro, mantenendo un buon stato di forza sul disco del filtro e riducendo il carico sull'unità principale.
In aggiunta ai vantaggi di cui sopra, la nuova serie di prodotti GPY20-120 ha dimensioni di fondazione e dimensioni di porta di scarico progettate in conformità ai prodotti PG,che è conveniente per la ristrutturazione di vecchie fabbriche e il rinnovo di attrezzature.
AttrezzatureDati tecnici:
| |
Unità |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Area di filtraggio |
m2 |
40 |
60 |
80 |
100 |
120 |
| Diametro del quadrante |
mm |
2700 |
| Numero di disco |
|
4 |
6 |
8 |
10 |
12 |
| Velocità del mandrino |
r/min |
Uno a zero.167 |
0966-0.215 |
| Potenza del motore principale |
Kw |
2.2 |
4 |
| Velocità dell'agitatore |
r/min |
73 |
| Motore di miscelazione |
Kw |
2.2 |
4 |
| Dimensione del mangime |
|
contenuto di frazioni inferiori a 0,063 mm non superiore al 35-40% |
| La concentrazione del materiale |
g/l |
250-350 |
| Capacità |
t/h |
8-12 |
12-18 |
16-24 |
20-30 |
24-36 |
| Acqua di prodotto |
% |
22-24 |
| Dimensioni (L×W×H) |
mm |
3217 × 3450 × 3275 |
4017 × 3450 × 3275 |
4817 × 3450 × 3275 |
5617 × 3450 × 3275 |
6417 × 3450 × 3275 |
| Peso |
Kg |
5485 |
7736 |
8754 |
10099.4 |
11189 |

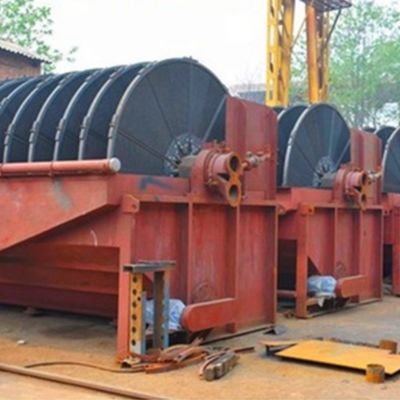

Filtro a disco oattrezzature per l'addresso del minerale
- Sì.Filtro a disco oattrezzature per l'addresso del minerale
Filtro a disco oattrezzature per l'addresso del minerale- Sì.
Domande e risposte
D: Perché crediamo nella Luoyang Zhongtai Industries Co., ltd:
A: 1. più di 30 anni di esperienza.
2.Siamo il principale fornitore professionale di macchine per l'estrazione mineraria, macchine per la costruzione, macchine per la fusione e parti forgiate.
3Tutti i prodotti hanno ottenuto il certificato di gestione della qualità ISO9901:2000 e i certificati CE, ROHS.
D: Tempo di consegna?
R: Tempo di consegna delle parti: 1-2 mesi, delle macchine: 2-3 mesi.
D: Condizioni di pagamento?
A: Accettiamo il pagamento: T/T, L/C, Western union, contanti.
30% di acconto al momento della firma del contratto.
D: Garanzia di qualità?
R: Tempo di garanzia: un anno per le macchine principali.Per quelli che indossano parti garantiamo parti di alta qualità per una fornitura a lungo termine.
D: Servizio post-vendita?
R: Possiamo fornire una guida tecnica per le macchine in esecuzione di test e manutenzione delle parti se necessario per l'utente finale.
