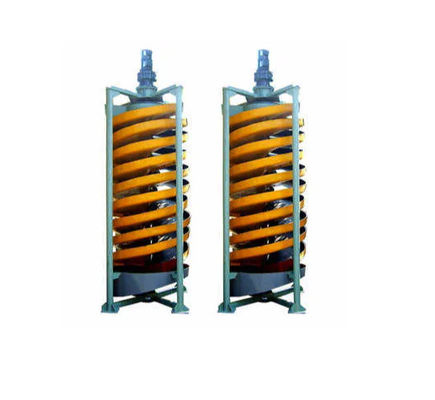

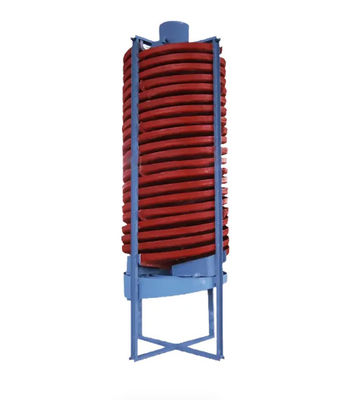

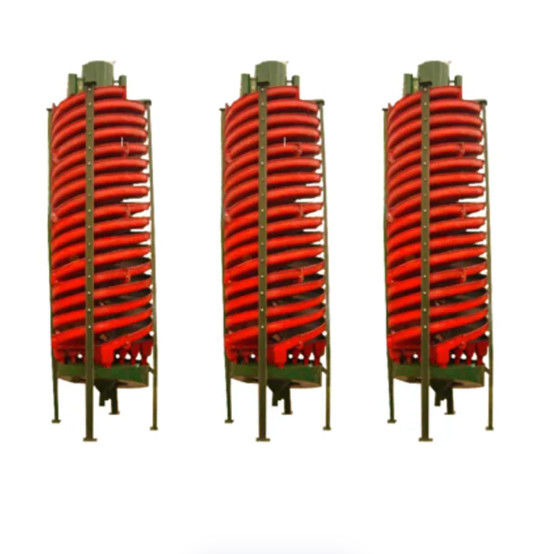

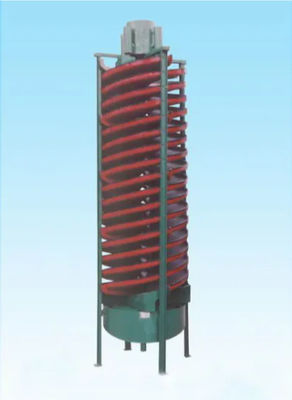

Scivolo a Spirale Speciale per la Separazione Gravitazionale di Minerali a Grana Fine
Ambito di applicazione
È adatto per la separazione di particelle fini di ferro, stagno, tungsteno, tantalio, niobio, oro, carbone, monazite, rutilo, zircone e altri minerali metallici e non metallici con peso specifico sufficiente, che vanno da 0,3 a 0,02 millimetri.
Principio di funzionamento
Il separatore di minerali è posizionato liberamente sulla croce (o treppiede) del tavolo di supporto. La polpa uniforme viene lentamente alimentata sulla superficie della canaletta a spirale attraverso la canaletta di alimentazione installata all'estremità iniziale della canaletta a spirale per la separazione. L'estremità finale della scanalatura a spirale è dotata di una scanalatura di taglio del prodotto a forma di blocco valvola, che divide i prodotti ordinati in tre (o quattro) tipi lungo la direzione radiale in base al grado. La larghezza di taglio di ciascun prodotto viene modificata regolando la posizione del blocco valvola. La tramoggia di aggregazione del prodotto è un cilindro anulare concentrico che raccoglie e scarica separatamente i molteplici flussi di minerale che sono stati intercettati. La sezione trasversale dello scivolo a spirale e la variazione di pendenza della curva sono particolarmente adatte per la separazione di materiali a particelle fini. Questa apparecchiatura per il trattamento dei minerali presenta una struttura semplice, nessuna parte in movimento, leggerezza, assenza di rumore ed è comoda per la configurazione, l'installazione e la manutenzione.
Caratteristiche strutturali
Lo scivolo a spirale in FRP è composto da sei parti: il dispositivo di alimentazione e distribuzione del minerale, la canaletta di alimentazione del minerale, lo scivolo a spirale, la canaletta di intercettazione del prodotto, la tramoggia di aggregazione del prodotto e il supporto della canaletta (compresa la croce o il treppiede). La scanalatura elicoidale formata dalla connessione di piastre elicoidali è il componente principale. Le piastre a spirale sono realizzate in plastica rinforzata con fibra di vetro (FRP) e sono collegate tra loro tramite bulloni. C'è uno strato resistente all'usura prefabbricato sulla superficie di separazione della scanalatura a spirale. Questa apparecchiatura per il trattamento dei minerali presenta i vantaggi di essere leggera, robusta e durevole. Sopra la scanalatura a spirale è installato un alimentatore e distributore di minerale a più tubi, che garantisce una distribuzione uniforme del minerale e un controllo semplice.
Parametri
| modello |
5LL-1500 |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
| Diametro esterno (mm) |
1500 |
1200 |
900 |
600 |
400 |
| Passo della vite (mm) |
540,720 |
900,720,540 |
675,540,405 |
450,360,270 |
240,180 |
| Rapporto tra passo della vite e diametro |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.6,0.45 |
| Angolo orizzontale (°) |
9° |
9° |
9° |
9° |
9° |
| Numero di teste a spirale |
4-2 |
4 |
4 |
4 |
4 |
| Dimensione delle particelle di alimentazione (mm) |
0.3-0.02 |
0.3-0.03 |
0.3-0.03 |
0.2-0.02 |
0.2-0.02 |
| Concentrazione di alimentazione (%) |
25-55 |
25-55 |
25-55 |
25-55 |
25-55 |
| Capacità di lavorazione (tonnellate/ora) |
8-16 |
4-6 |
2-3 |
0.8-1.2 |
0.15-0.2 |
| Dimensione complessiva |
lunghezza (mm) |
1560 |
1360 |
1060 |
700 |
460 |
| larghezza (mm) |
1560 |
1360 |
1060 |
700 |
460 |
| altezza (mm) |
5230 |
5230 |
4000 |
26000 |
1500 |
| peso (KG) |
800 |
600 |
400 |
150 |
50 |
Apparecchiature per il trattamento dei minerali
Apparecchiature per il trattamento dei minerali
Apparecchiature per il trattamento dei minerali
