Speciale frantumatore a impatto per la frantumazione di rocce dure grossolane e medie
Descrizione del prodottoMacchine per la frantumazione della pietra
PFQ serie vortice forte frantumazione di impatto è un frantumazione di impatto ad alta efficienza sviluppato dalla nostra società, la nostra società ha ottenuto il brevetto nazionale nel 2005 ((brevetto n.: ZL200420075315.4).Questo frantumatore è applicato a primaria, frantumazione secondaria e fine di una varietà di materiali con resistenza alla compressione non superiore a 250Mpa.buona forma del prodotto-cubico come, dimensione regolabile di scarico, semplificazione del processo di frantumazione, risparmio di costi ecc. Può essere ampiamente utilizzato in elettricità, acqua, autostrada industria di frantumazione aggregato artificiale e così via.Il progetto strutturale ha un unico rotolo cavità rotta e P, S, T rotto tre aree, l'uso di rotore corpo manica connessione senza chiave, alto rendimento resistente all'usura martello piastra, inserire l'installazione di moduli,Tilt chock a profilo unico, contrattacco a rivestimento, scaffale multi-direzionale per aprire la porta, vite o dispositivo idraulico per aprire la sostituzione di parti usurate, manutenzione più conveniente.La macchina di tipo grande ha anche uno strumento speciale per cambiare e sollevare barra soffiare per gli utenti di scegliere.
Gamma di applicazione
Questa attrezzatura presenta grandi dimensioni di alimentazione e elevata resistenza alla compressione, ampiamente applicabile a varie industrie tra cui cemento, materiali da costruzione, miniere,e potenza per le operazioni di frantumazione grossolana e media di materiali con resistenza alla compressione non superiore a 250 MPaÈ particolarmente adatto per la produzione di aggregati da costruzione utilizzati in industrie speciali quali autostrade, ferrovie e progetti di conservazione delle acque, compresi materiali come basalto, granito,e ciottoli di fiume.
Struttura del prodottoMacchine per la frantumazione della pietra
- Il telaio superiore (sinistra e destra) che forma la cavità di triturazione del vortice e la zona di triturazione P
- Cornice inferiore
- Unità del rotore
- Prima unità di regolazione (zona di frantumazione S)
- Seconda unità di regolazione (zona di frantumazione T)
- Unità di trasmissione
Principio di funzionamento
Il motore spinge il rotore a funzionare ad alta velocità attraverso cinture a V. I materiali entrano nella cavità del frantumatore dall'ingresso di alimentazione, colpiti dai martelli rotanti ad alta velocità del rotore,e poi rimbalzare liberamente dopo aver colpito la piastra di impatto dentata nella parte superiore della cavità di frantumazione vorticeCollidono continuamente e si schiacciano con materiali che colpiscono successivamente verso l'alto.Grandi blocchi e materiali non completamente frantumati sono sottoposti a una pressione enorme e forza di piegatura sotto l'azione della piastra dentale spessa e martello nella parte superiore della cavità di frantumazione P, facilmente frantumato in modo grossolano e poi inserito nella cavità di frantumamento S inferiore.
Nella cavità di frantumazione S, l'intervallo tra il rivestimento dentato e la piastra del martello del rotore è piccolo, dove i materiali subiscono l'impatto di attrito, la rottura e l'estrusione per ottenere una frantumazione media,entrando nella cavità di triturazione in T per la triturazione fineL'intervallo tra il rivestimento dentato e la piastra del martello del rotore nella cavità di frantumazione in T è ancora più piccolo, consentendo ai materiali di subire ulteriori frantumazioni sottili mediante impatto di attrito, rottura,e estrusione prima dello scarico.
L'intervallo tra il rivestimento dentato e la piastra del martello del rotore nelle cavità di frantumazione S e T può essere regolato in base alle esigenze degli utenti per le diverse dimensioni delle particelle del materiale.La cavità di frantumazione in T è dotata di un dispositivo elasticoQuando i materiali non schiacciati entrano nella cavità di frantumazione T, il dispositivo elastico fornisce tampone e consente all'apertura di scarico di ingrandire, espellendo i materiali non schiacciati.l'apertura ritorna alla sua dimensione originale sotto forza elastica.
Caratteristiche strutturali
- Cavità di frantumazione a vortice unica e progetto di frantumazione a tre cavità curve
- Spazio facilmente regolabile tra rivestimento dentato e piastra martello in cavità di frantumazione media e fine per un controllo efficace della dimensione delle particelle di scarico
- Piastre a martello resistenti all'usura con installazione di inserti
- Apertura multi-direzionale del telaio e dispositivo di apertura a vite o idraulica sul telaio posteriore superiore della scatola per una facile sostituzione delle parti usurate e manutenzione
Parametri del prodotto
|
| Specificità |
Dimensione massima dell'alimentazione
(mm)
|
Dimensione dello scarico
(mm)
|
Capacità
(t/h)
|
Potenza
(kw)
|
Dimensione del profilo
(mm)
|
| < 150 MPa |
< 250 MPa |
| PFQ0808 |
200 |
150 |
-25 ((80-90%) |
¥46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30 ((80-90%) |
¥80 |
75 |
2845 × 2000 × 2265 |
| PFQ1110 |
400 |
200 |
-35 ((80-90%) |
¥ 110 |
110 |
2845 × 2250 × 2262 |
| PFQ1113 |
400 |
200 |
-40 ((80-90%) |
₹ 150 |
132 |
2845 × 2420 × 2265 |
| PFQ1310 |
500 |
250 |
-40 ((80-90%) |
¥180 |
160 |
3050 × 2120 × 2900 |
| PFQ1313 |
500 |
250 |
-40 ((80-90%) |
¥225 |
200 |
3050 × 2420 × 2900 |
| PFQ1315 |
600 |
300 |
-50 ((80-90%) |
¥280 |
250 |
3050 × 2675 × 2900 |
| PFQ1320 |
600 |
300 |
-50 ((80-90%) |
¥350 |
|
|
|

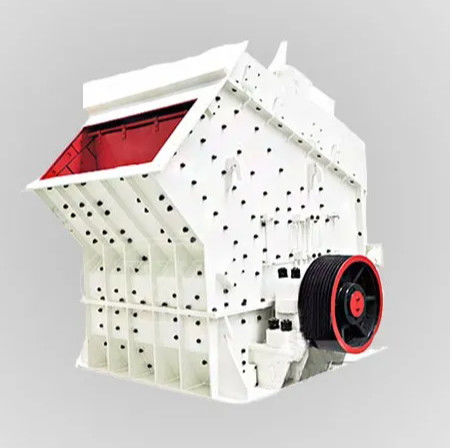

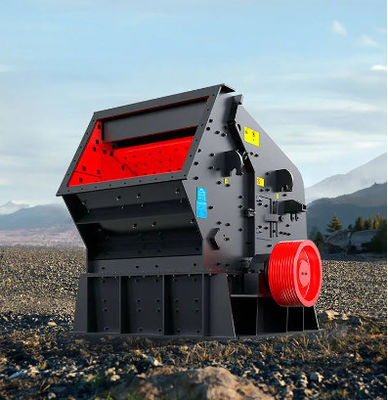

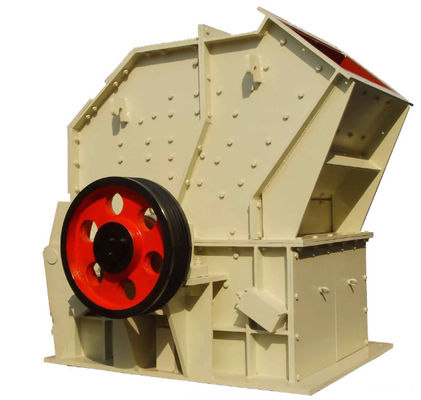

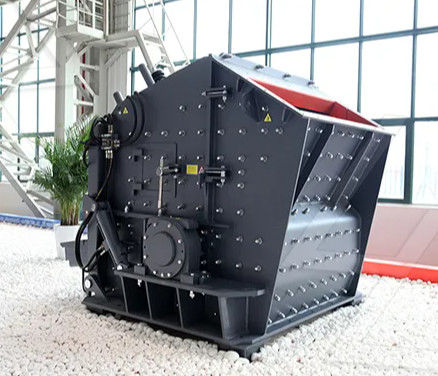

Visualizzazione del prodotto
Domande e risposte
D: Perché crediamo nella Luoyang Zhongtai Industries Co., ltd:
A: 1. più di 30 anni di esperienza.
2.Siamo il principale fornitore professionale di macchine per l'estrazione mineraria, macchine per la costruzione, macchine per la fusione e parti forgiate.
3Tutti i prodotti hanno ottenuto il certificato di gestione della qualità ISO9901:2000 e i certificati CE, ROHS.
D: Tempo di consegna?
R: Tempo di consegna delle parti: 1-2 mesi, delle macchine: 2-3 mesi.
D: Condizioni di pagamento?
A: Accettiamo il pagamento: T/T, L/C, Western union, contanti.
30% di acconto al momento della firma del contratto.
