Ampia gamma di applicazione
L'apparecchiatura di bonificazione è utilizzata principalmente per la separazione di tungsteno, stagno, tantalio, niobio, ferro, manganese, cromo, titanio, bismuto, piombo,oro e altri minerali non ferrosi e neri di metalli rari e preziosi del grado 2-0.02 mm di minerale e di fango e la separazione di 4-0.02 mm di pirite;E la separazione di altri materiali misti di gamma adeguata con una sufficiente differenza di gravità specifica e composizione di dimensioni di particelle.
Principio di funzionamento
Il processo di lavorazione del minerale viene eseguito sul letto inclinato con strisce ripetute e le particelle di minerale vengono inviate dalla vasca di alimentazione all'angolo del letto,e l'acqua di lavaggio trasversale viene fornita alla vasca d'acquaLe particelle di minerale sono stratificate in base alla gravità specifica e alle dimensioni delle particelle sotto l'azione della gravità, della forza di impulso trasversale dell'acqua,inerzia e attrito generati dal movimento asimmetrico reciproco della superficie del letto, e il movimento longitudinale lungo il letto e il movimento trasversale lungo il letto inclinato.le particelle di minerale con diversa gravità specifica e dimensione delle particelle si spingono gradualmente dal lato A al lato B lungo la rispettiva direzione di movimento, vengono scaricati da diverse zone della parte finale del concentrato e dal lato dei rifiuti, e infine sono suddivisi in concentrato, minerale e rifiuti.
Le particelle di minerale sono sottoposte alle seguenti tre forze reciprocamente perpendicolari sul tavolo:
(1)la gravità delle particelle minerali nel mezzo;
(2)L'effetto idrodinamico del flusso laterale di acqua e del flusso di liquame;
(3)La forza dinamica del movimento differenziale reciproco della superficie del letto.
Sotto l'azione di queste forze, le particelle minerali nelle scanalature delle strisce di letto subiscono due movimenti di classificazione di base: stratificazione sciolta e trasporto e stripping.la forza di attrito sulla superficie del letto e l'inclinazione della superficie del letto hanno un'influenza importante sul processo di smistamento.
Caratteristiche strutturali
L'apparecchiatura di dressing del minerale è composta principalmente da otto componenti di sistema, tra cui la testa del letto, il motore, il regolatore di pendenza, la superficie del letto, il canale del minerale, il canale dell'acqua, la barra di riflaggio e il sistema di lubrificazione.Il meccanismo di separazione utilizza la differenza di gravità specifica dei minerali separati, il movimento differenziale fornito dalla testa del letto, il flusso d'acqua inclinato e le diverse forme di barre di letto per rendere le particelle di minerale liberamente stratificate sulla superficie del letto, trasportate in modo selettivo,e formano zone a forma di ventole sulla superficie del letto, producendo così prodotti ricchi e poveri diversi.
Dati meccanici
| Tabella ZTIC-Concentrazione |
Scavatrici di sabbia |
Agitatore di sabbia fine |
Scavatrici di scarico |
Scaricatore di fango |
| Dimensione dell'alimentazione / mm |
Due a zero.5 |
0.5~0.074 |
0.07~0.019 |
0.019~0.0037 |
| Forno di minerale (mina di stagno) (t/d) |
20 ~ 35 |
10 ~ 20 |
3 ~ 10 |
5 ~ 15 |
| Dimensione del volto / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Superficie della miniera /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Corso/mm |
16 ~ 22 |
11~16 |
8 ~ 11 |
5 ~ 7 |
| Tempo di ricarica/min-1 |
270~290 |
290~320 |
320~360 |
480-520 |
| Pendiente orizzontale della superficie del letto/(°) |
2.5~4.5 |
1.5~3.5 |
1 ~ 2 |
Uno a uno.15 |
| Potenza/Kw |
1.1 |
1.1 |
1.1 |
1.1 |
| Dimensioni esterne/mm |
5446×1825×1212 |
5446×1825×1227 |
5446×1825×1203 |
5446 × 2338 × 1203 |
| peso totale/kg |
1015 |
1030 |
1065 |
1065 |

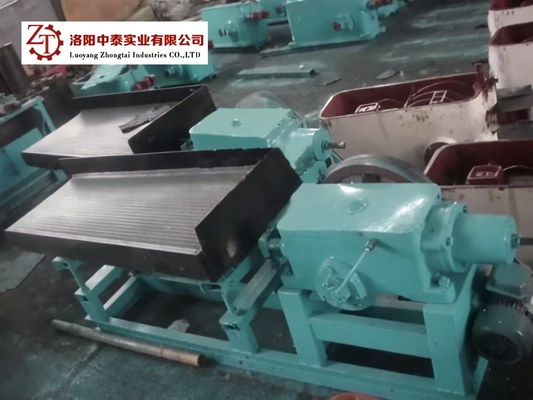

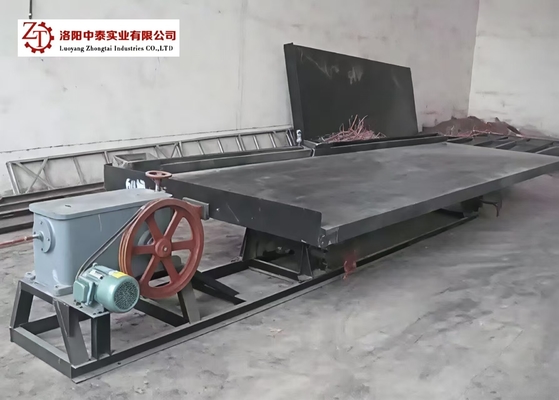

Presentazione delle immagini
