Dettagli:
Termini di pagamento e spedizione:
|
| Condizione: | Nuovo | Nome: | Pignoni |
|---|---|---|---|
| Materiale: | Acciaio, ghisa, ottone | Numero dei denti: | Sustom |
| Angolo di pressione: | 15° - 25° | Modello: | Pignone rettilineo, pignone elicoidale, pignone conico |
| Garanzia: | 1 anno | Tempo di consegna: | 2 ~ 3 mesi |
| Evidenziare: | ingranaggi a pignoni in acciaio legato,per la fusione e la forgiatura di attrezzature a pignoni,ingranaggi a pignone |
||

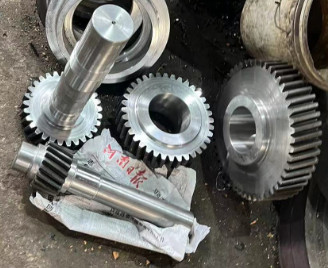

Gearbox riduttore di ingranaggi in acciaio legato
1.Pignone riduttoretipo:
I tipi comuni di pignoni riduttori sono:
(1) pignone rettilineo: il supporto e il pignone sono paralleli all'asse e la superficie dei denti è lineare, il che è adatto per la trasmissione di decelerazione ad alta velocità.
(2) pignone elicoidale: il supporto e il pignone sono in un certo angolo con l'asse, la superficie dei denti è inclinata e ha caratteristiche di trasmissione lisce,che è adatto ad applicazioni con esigenze di basso rumore e elevate vibrazioni.
(3) pignone conico: il supporto del pignone e l'asse si intersecano in un punto, la superficie del dente ha una forma conica, adatta per la trasmissione dell'asse di rotazione non è parallela.

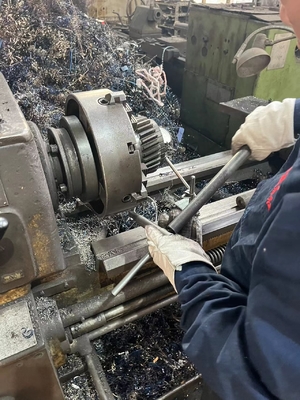

Gearbox riduttore di ingranaggi in acciaio legato
Gearbox riduttore di ingranaggi in acciaio legato
2.ReduttoreMateriale del pignone:
I materiali comunemente utilizzati per il pignone riduttore sono:
(1) Acciaio: elevata resistenza, durezza e resistenza all'usura, adatto a sistemi di trasmissione ad alto carico e ad alta velocità.
20CrMnTi (standard cinese), 8620 (standard statunitense)
40Cr (standard cinese), 5140 (standard statunitense)
42CrMo (standard cinese), 4140 (standard americano)
(2) Ferro fuso: elevata resistenza agli urti e capacità di assorbimento del rumore, adatto alle applicazioni a bassa velocità e a carico medio.
HT200 (standard cinese), FC200 (standard giapponese)
HT250 (standard cinese), FC250 (standard giapponese)
(3) Rame: buona resistenza alla corrosione e caratteristiche di basso rumore, adatte a esigenze di alta precisione e sistema di trasmissione a bassa velocità.
H62 (norma cinese), C28000 (norma statunitense)
H68 (norma cinese), C26200 (norma statunitense)
Gearbox riduttore di ingranaggi in acciaio legato
3.ReduttoreTabella dei parametri del pignone:
I seguenti sono gli intervalli numerici dei parametri comuni del pinion per la progettazione e la selezione del pinion giusto:
| Parametro | Descrizione | Valore di riferimento |
| Modulo | Parametri di dimensione del cremagliero e del pignone | 10,0 mm - 2,0 mm |
| Numero di denti | Numero di denti del pignone | 15 - 30 |
| Angolo di pressione | L'angolo di innesco dell'attrezzatura | 15° - 25° |
| Larghezza dei denti | La larghezza del supporto a pignoni | 10 mm - 15 mm |
| Spostamento normale | La quantità di movimento assiale di un ingranaggio in funzione | 0.1 mm - 0,5 mm |
| Angolo di spirale | L'angolo di un pignone | 20° - 40° |
| Durezza | Durezza superficiale del pignone | HRC 40 - HRC 50 |
| Roverezza della superficie dei denti | Roverezza della superficie dei denti del pignone | Ra 1,2 μm - Ra 2,0 μm |
Selezionando il valore appropriato nell'intervallo dei parametri in base ai requisiti effettivi e alle norme di progettazione,l'efficienza e l'affidabilità della trasmissione del pignone riduttore possono essere garantite.
Gearbox riduttore di ingranaggi in acciaio legato
In base alla forte capacità di ricerca scientifica della nostra azienda e alla capacità di produzione e vendita, basandosi su tecnologie di produzione avanzate e mature nell'area di cluster industriale di macchinari minerari di Luoyang,Abbiamo collaborato con importanti imprese famose in patria e all'estero per fornire servizi tecnici e set completi di attrezzature per progetti chiave nel settore minerario nazionale., metallurgia, materiali da costruzione, sollevamento, energia elettrica, metalli non ferrosi, protezione dell'ambiente, industria chimica, petrolifera e altre industrie.Affidarsi a tecnologie innovative, nuovi prodotti e servizio post-vendita perfetto, la società ha conquistato la fiducia e il supporto di sempre più clienti nazionali ed esteri.
Gearbox riduttore di ingranaggi in acciaio legato
