Dettagli:
Termini di pagamento e spedizione:
|
| Condizione: | Nuovo | Nome del prodotto: | Pignoni |
|---|---|---|---|
| Materiale: | Acciaio, ghisa, ottone | Diametro: | Su misura |
| Angolo di pressione: | 15° - 25° | Qualità: | In alto. |
| Garanzia: | 1 anno | Tempi di consegna: | 2 ~ 3 mesi |
| Evidenziare: | ingranaggi a pignone,ingranaggi a pignone personalizzati,macchinari ad alta precisione per la lavorazione CNC |
||

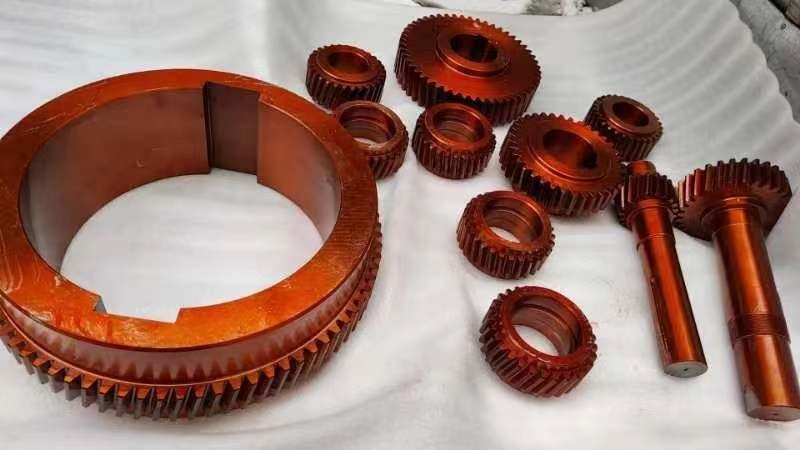

Parti di lavorazione CNC ad alta precisione personalizzate riduttore di ingranaggi
1.Pignone riduttoreIntroduzione:
Il pinion del riduttore è uno dei componenti chiave della trasmissione del riduttore, attraverso la combinazione di diversi tipi di pinion, per ottenere la riduzione della velocità di ingresso e della coppia.
Parti di lavorazione CNC ad alta precisione personalizzate riduttore di ingranaggi
2.Pignone riduttoretipo:
I tipi comuni di pignoni riduttori sono:
(1) pignone rettilineo: il supporto e il pignone sono paralleli all'asse e la superficie dei denti è lineare, il che è adatto per la trasmissione di decelerazione ad alta velocità.
(2) pignone elicoidale: il supporto e il pignone sono in un certo angolo con l'asse, la superficie dei denti è inclinata e ha caratteristiche di trasmissione lisce,che è adatto ad applicazioni con esigenze di basso rumore e elevate vibrazioni.
(3) pignone conico: il supporto del pignone e l'asse si intersecano in un punto, la superficie del dente ha una forma conica, adatta per la trasmissione dell'asse di rotazione non è parallela.
Parti di lavorazione CNC ad alta precisione personalizzate riduttore di ingranaggi
3.ReduttoreMateriale del pignone:
I materiali comunemente utilizzati per il pignone riduttore sono:
(1) Acciaio: elevata resistenza, durezza e resistenza all'usura, adatto a sistemi di trasmissione ad alto carico e ad alta velocità.
20CrMnTi (standard cinese), 8620 (standard statunitense)
40Cr (standard cinese), 5140 (standard statunitense)
42CrMo (standard cinese), 4140 (standard americano)
(2) Ferro fuso: elevata resistenza agli urti e capacità di assorbimento del rumore, adatto alle applicazioni a bassa velocità e a carico medio.
HT200 (standard cinese), FC200 (standard giapponese)
HT250 (standard cinese), FC250 (standard giapponese)
(3) Rame: buona resistenza alla corrosione e caratteristiche di basso rumore, adatte a esigenze di alta precisione e sistema di trasmissione a bassa velocità.
H62 (norma cinese), C28000 (norma statunitense)
H68 (norma cinese), C26200 (norma statunitense)
Parti di lavorazione CNC ad alta precisione personalizzate riduttore di ingranaggi
4.ReduttoreTabella dei parametri del pignone:
I seguenti sono gli intervalli numerici dei parametri comuni del pinion per la progettazione e la selezione del pinion giusto:
| Parametro | Descrizione | Valore di riferimento |
| Modulo | Parametri di dimensione del cremagliero e del pignone | 10,0 mm - 2,0 mm |
| Numero di denti | Numero di denti del pignone | 15 - 30 |
| Angolo di pressione | L'angolo di innesco dell'attrezzatura | 15° - 25° |
| Larghezza dei denti | La larghezza del supporto a pignoni | 10 mm - 15 mm |
| Spostamento normale | La quantità di movimento assiale di un ingranaggio in funzione | 0.1 mm - 0,5 mm |
| Angolo di spirale | L'angolo di un pignone | 20° - 40° |
| Durezza | Durezza superficiale del pignone | HRC 40 - HRC 50 |
| Roverezza della superficie dei denti | Roverezza della superficie dei denti del pignone | Ra 1,2 μm - Ra 2,0 μm |
Selezionando il valore appropriato nell'intervallo dei parametri in base ai requisiti effettivi e alle norme di progettazione,l'efficienza e l'affidabilità della trasmissione del pignone riduttore possono essere garantite.
Parti di lavorazione CNC ad alta precisione personalizzate riduttore di ingranaggi
5Riassunto:
Il pignone riduttore come uno dei componenti importanti della trasmissione nel riduttore, ci sono molti tipi tra cui scegliere, tra cui pignone rettilineo, pignone elicoidale e pignone concave.A seconda delle esigenze della domanda, il pignone può essere selezionato da diversi materiali come acciaio, ghisa o ottone per soddisfare la resistenza richiesta, la resistenza all'usura e il controllo del rumore.riferirsi all'intervallo numerico nella tabella dei parametri, in funzione del modulo, del numero di denti, dell'angolo di pressione, della larghezza del dente, dello spostamento normale, dell'angolo della elica, della durezza e della rugosità della superficie dei denti e di altri parametri,può garantire le prestazioni e l'affidabilità del pignone.
Se avete bisogno di pignoni, per favore inviateci i disegni con i requisiti tecnici e i parametri!
Persona di contatto: Mr. David
Telefono: 86-18637916126
