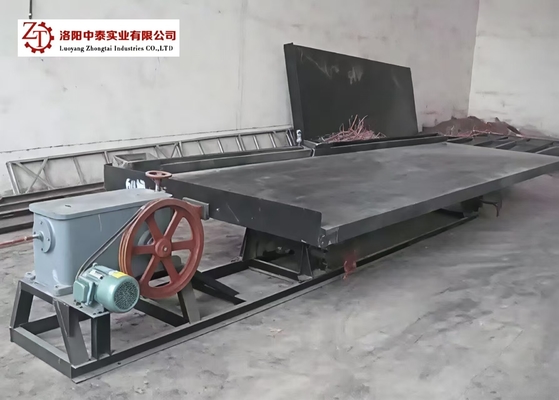

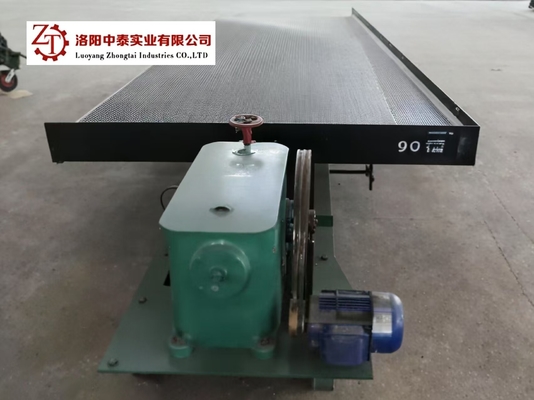

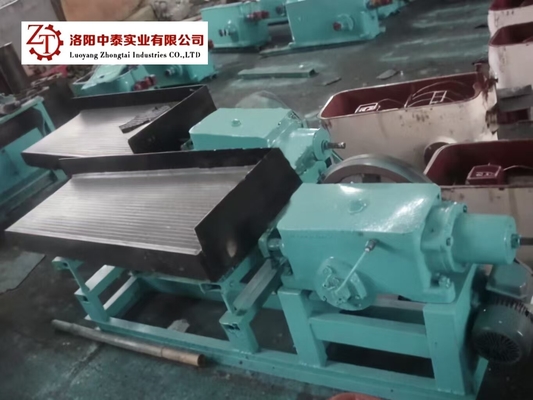

Equipaggiamento per la preparazione del minerale XS7.6 Tabella di agitazione per la separazione della sabbia grossolana (2-0,5 mm)
1. Principi generali diXS7.6 Tabella di agitazione per apparecchiature di dressing del minerale
La tavola di agitazione è composta principalmente da otto parti: testa del letto, motore, tavola di agitazione per pendenza, superficie del letto, vasca di minerale, serbatoio dell'acqua, striscia di ingresso e sistema di lubrificazione.Il movimento reciproco longitudinale della superficie del letto è realizzato dal meccanismo di trasmissione di tipo canna di collegamento a manovellaIl motore spinge l'albero motore a ruotare attraverso la puleggia della cintura, e il giradischi si muove su e giù di conseguenza.la piastra del gomito spinge l'albero posteriore e la barra di ricambio a muoversi indietro, e la molla è compressa. la superficie del letto è collegata dal sedile di collegamento e alla doppia barra, quindi in questo momento anche fare la superficie del letto per il movimento all'indietro, quando il dondolo si muove verso l'alto,a causa dell'estensione della spinta di tensione della molla, la superficie del letto si muove in avanti.
2- campo di applicazioneXS7.6apparecchiature per la preparazione del minerale
La tavola di agitazione 6-S è una delle principali apparecchiature di separazione gravitazionale, ampiamente utilizzata nella separazione di tungsteno, stagno, tantalio, niobio, oro e altri metalli rari e preziosi.Può essere usato per la lavorazione grezza., selezione, spazzatura e altre operazioni diverse. può separare sabbia grossolana (2-0,5 mm), sabbia fine (0,5-0,074 mm), melma (-0,074) e altri diversi gradi di grano.Può anche essere utilizzato per la separazione del ferroNel caso del tungsteno, dello stagno e di altri minerali, la gamma di dimensioni di recupero effettivo della tavola di agitazione è di 2-0,22 mm.
3. Parametri tecnici diXS7.6apparecchiature per la preparazione del minerale
| Modello |
XS7.6 |
| Tipo di superficie del letto |
Superficie di sabbia grossolana
|
Superficie di sabbia fine
|
Superficie del letto di fango
|
| Superficie di beneficiamento della superficie del letto (m2) |
7.6 |
7.6 |
7.6 |
| Dimensione della superficie del letto |
Lunghezza (mm) |
4500 |
4500 |
4500 |
| Larghezza della parte finale dell'unità (mm) |
1850 |
1850 |
1850 |
| Larghezza della punta del concentrato (mm) |
1550 |
1550 |
1550 |
| Dimensione massima di alimentazione (mm) |
2 |
0.5 |
0.074 |
| Capacità di trattamento (t/h) |
Uno a uno.8 |
0.5~1 |
0.3~0.5 |
| Densità di mangimi (%) |
20 ~ 30 |
18-25 anni |
15 ~ 20 |
| Corso (mm) |
16 ~ 22 |
11~16 |
8 ~ 16 |
| Tempo di corsa (r/min) |
220 |
250 |
280 |
| Quantità di acqua (t/h) |
0.7~1 |
0.4~0.7 |
0.4~0.7 |
| Forma della sezione di scanalatura |
Rettangolo |
Denti a seghe |
Triangolo |
| Potenza del motore ((Kw) |
1.1 |
1.1 |
1.1 |
| Tabella ZTIC-Concentrazione |
Scavatrici di sabbia |
Agitatore di sabbia fine |
Scavatrici di scarico |
Scaricatore di fango |
| Dimensione dell'alimentazione / mm |
Due a zero.5 |
0.5~0.074 |
0.07~0.019 |
0.019~0.0037 |
| Forno di minerale (mina di stagno) (t/d) |
20 ~ 35 |
10 ~ 20 |
3 ~ 10 |
5 ~ 15 |
| Dimensione del volto / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Superficie della miniera /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Corso/mm |
16 ~ 22 |
11~16 |
8 ~ 11 |
5 ~ 7 |
| Tempo di ricarica/min-1 |
270~290 |
290~320 |
320~360 |
480-520 |
| Pendiente orizzontale della superficie del letto/(°) |
2.5~4.5 |
1.5~3.5 |
1 ~ 2 |
Uno a uno.15 |
| Potenza/Kw |
1.1 |
1.1 |
1.1 |
1.1 |
| Dimensioni esterne/mm |
5446×1825×1212 |
5446×1825×1227 |
5446×1825×1203 |
5446 × 2338 × 1203 |
| peso totale/kg |
1015 |
1030 |
1065 |
1065 |
Equipaggiamento per la preparazione del minerale XS7.6 Tabella di agitazione per la separazione della sabbia grossolana (2-0,5 mm)
FQA
D: Perché crediamo nella Luoyang Zhongtai Industries Co., ltd:
A: 1. più di 30 anni di esperienza.
2.Siamo il principale fornitore professionale di macchine per l'estrazione mineraria, macchine per la costruzione, macchine per la fusione e parti forgiate.
3Tutti i prodotti hanno ottenuto il certificato di gestione della qualità ISO9901:2000 e i certificati CE, ROHS.
D: Tempo di consegna:
R: Tempo di consegna delle parti: 1-2 mesi, delle macchine: 2-3 mesi.
D: Termini di pagamento:
A: Accettiamo il tipo di pagamento: T/T, L/C, Western union, in contanti. Deposito del 30% al momento della firma del contratto. Pagamento completo prima della spedizione.
D: Garanzia di qualità?
R: Tempo di garanzia: un anno per le macchine principali.Per quelli che indossano parti garantiamo parti di alta qualità per una fornitura a lungo termine.
D: Servizio post-vendita?
R: Possiamo fornire una guida tecnica per le macchine in esecuzione di test e manutenzione delle parti se necessario per l'utente finale.
