Dettagli:
Termini di pagamento e spedizione:
|
Nome: | Vaglio oscillante di serie di ZSM | Circostanza: | Nuovo |
---|---|---|---|
Area di lavoro (㎡): | 7.5㎡ | Angolo di massa di espulsione (°): | 45° |
Inclinazione di superficie dello schermo (°): | -2~10° | Classificazione: | Attrezzatura del condimento di minerale metallifero |
Frequenza di vibrazione: | 800 | Garanzia: | 12 mesi |
Evidenziare: | Attrezzatura del condimento di minerale metallifero di rendimento elevato,Rendimento elevato Vaglio oscillante minerale,Vaglio oscillante del minerale del condimento di minerale metallifero |

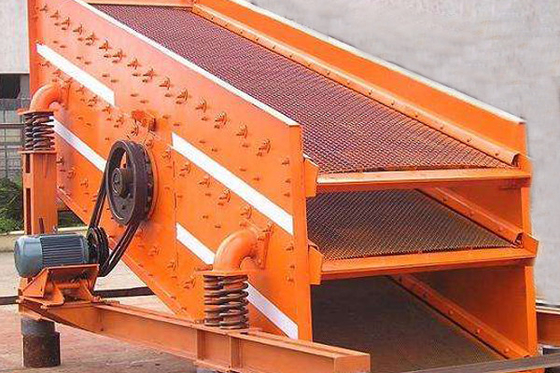

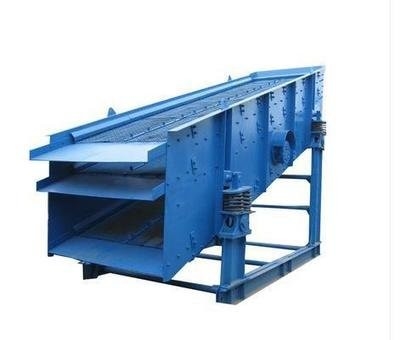

Vaglio oscillante dell'attrezzatura del condimento di minerale metallifero utilizzato nella metallurgia, elaborazione minerale
1. vaglio oscillante di serie di ZSM del principio di funzionamento dell'attrezzatura del condimento di minerale metallifero:
(1) principio di funzionamento del setaccio:
Nell'ambito dell'azione della forza di agitazione, il materiale sulla superficie dello schermo per movimento di lancio obliquo continuo. Il materiale è sciolto una volta sollevato, nella collisione dell'incontro della superficie dello schermo, di modo che è uguale a o più di meno dello schermo hole de particles tramite lo schermo, in modo da raggiungere la disidratazione, il supporto o la classificazione.
(2) principio di Auto-sincronizzazione:
B - il tipo vibratore del setaccio è esente dal contatto forzato, nessun ingranaggio fra le due assi. Per assicurare la vibrazione dello schermo secondo la pista diritta, le due asce devono essere sincronizzate rigorosamente con l'operazione opposta, che può essere fatta naturalmente nel sistema di vibrazione dello schermo biassiale.
(3) principio di funzionamento di ammortizzatore:
Il vibratore attenuante è sistemato come indicato, nel lavoro e nella fermata dello stato. Il blocco di gomma non contatta il foro basso. Esercita la pressione simmetrica sul contenitore di schermo tenerlo in una posizione stabile per eliminare la vibrazione e la torsione trasversali.
Quando il battito di risonanza di arresto, l'ampiezza del contenitore di schermo è maggior del blocco di gomma e della lacuna bassa del foro, attualmente la vibrazione deve sormontare l'attrito dinamico fra gomma ed il contenitore di schermo. Poiché l'attenuazione frizionale consuma una certa energia cinetica, l'ampiezza di risonanza è limitata a tre volte l'ampiezza di funzionamento. La forza di attenuazione è regolato dalle viti di regolazione.
2. Parametri del prodotto dell'attrezzatura del condimento di minerale metallifero
Prestazione tecnica del vaglio oscillante di serie di ZSM:
Spec. | Unità | Modello | |||||||
zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
Specifiche del contenitore di schermo |
W | millimetro | 1500 | 1750 | 2000 | ||||
L | millimetro | 5600 | 5600 | 6500 | |||||
Capacità | t/h | ~60 | 50~80 | 70~100 | |||||
Dimensione d'alimentazione | millimetro | ~300 | ~300 | ~300 | |||||
Area di lavoro | m2 | 7,5 | 7,5 | 7,5 | |||||
Numeri della superficie dello schermo | strato | 1 | 2 | 1 | 2 | 1 | 2 | ||
Specie della superficie dello schermo |
Strato superiore | millimetro | Piatto dello schermo della scanalatura | Piatto perforato dello schermo | Piatto dello schermo della scanalatura | Piatto perforato dello schermo | Piatto dello schermo della scanalatura | Piatto perforato dello schermo | |
Più basso strato |
millimetro | Piatto dello schermo della scanalatura | Piatto dello schermo della scanalatura | Piatto dello schermo della scanalatura | |||||
Dimensione del foro | Strato superiore | millimetro | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | |
Più basso strato |
mm/rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
Frequenza di vibrazione | 800 | 800 | 800 | ||||||
Doppia ampiezza | millimetro | 11 | 10 | 9 | |||||
Angolo di massa di espulsione | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
Inclinazione della superficie dello schermo | ° | — 2~ 10 | — 2~ 10 | — 2~ 10 | |||||
Motore | Tipo | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
Numero di velocità | RPM | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
Potere | chilowatt | 15 | 15 | 15 | 11×2 | 15 | 18,5 | 18,5 | |
Dimensione | L | millimetro | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
W | millimetro | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
H | millimetro | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
Peso totale | chilogrammo | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
Carico dinamico di lavoro (singolo supporto) | chilogrammo | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
Carico dinamico massimo (singolo supporto) | chilogrammo | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 |
