Nome: | Separatore dello scivolo a spirale | Modello: | 5LL-1200 |
---|---|---|---|
Capacità di produzione (tonnellata/ora): | 4-6 t/h | Dimensione d'alimentazione: | 0.3-0.02 millimetri |
Angolo trasversale (grado): | 9 | Concentrazione d'alimentazione nel minerale metallifero: | 25- 55% |
Diametro esterno: | 400-1200 millimetri | Classificazione: | Attrezzatura del condimento di minerale metallifero |
Evidenziare: | Separatore 6t/H dello scivolo a spirale,Attrezzatura 6t/H del condimento di minerale metallifero,Separatore dello scivolo a spirale della struttura semplice |

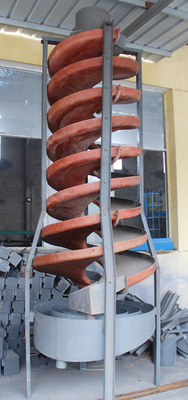

Attrezzatura del condimento di minerale metallifero del separatore dello scivolo a spirale della struttura semplice
1. principio di funzionamento di attrezzatura del condimento di minerale metallifero dello scivolo a spirale:
Il divisore è disposto liberamente sull'incrocio (o sul treppiede) della tabella di supporto. La polpa uniforme è alimentata lentamente alla superficie a spirale della scanalatura attraverso la depressione di alimentazione installata alla testa della scanalatura a spirale per la separazione. L'estremità di coda della scanalatura a spirale è fornita di una scanalatura a blocchetti dell'intercettazione del prodotto della valvola, che divide i prodotti ordinati in tre (o quattro) generi secondo il grado lungo la direzione radiale. Usi la posizione del blocchetto del regolatore per cambiare la larghezza tagliata di ogni prodotto. Il concentratore del prodotto è un barilotto anulare concentrico, che raccoglie esclusivamente ed esporta il flusso lungo intercettato del minerale metallifero. La sezione trasversale dello scivolo a spirale ed il cambiamento del pendio della curva sono particolarmente adatti a selezione dei materiali granulari fini. L'attrezzatura di arricchimento presenta i vantaggi della struttura semplice, di nessun parti mobili, del peso leggero, di nessun rumore, della configurazione conveniente, dell'installazione e della manutenzione.
2. caratteristiche strutturali dell'attrezzatura del condimento di minerale metallifero dello scivolo a spirale:
La fibra di vetro ha rinforzato lo scivolo a spirale di plastica è composta di sei parti: alimentatore del minerale metallifero, alimentatore del minerale metallifero, scanalatura a spirale, scanalatura del prodotto, secchio della riunione del prodotto e sostegno d'intercettazione della scanalatura (incrocio compreso o treppiede). La scanalatura a spirale collegata dallo strato a spirale è la componente principale. I piatti a spirale sono fatti di plastica rinforzata con vetro (plastica di rinforzo vetroresina) e si sono serrati insieme. La superficie selettiva della scanalatura a spirale ha uno strato resistente all'uso prefabbricato. L'attrezzatura di arricchimento presenta i vantaggi di leggero, di forte e di durevole. Un alimentatore del minerale metallifero della multi-metropolitana è sistemato sopra la scanalatura a spirale ed il minerale metallifero è diviso uniformemente e facile da controllare.
La polpa uniformemente divisa è alimentata lentamente alla superficie a spirale della scanalatura alimentando l'arancia. L'estremità della scanalatura a spirale è fornita di una scanalatura d'intercettazione del prodotto a blocchetti della valvola per dividere il minerale metallifero ordinato sfocia in parecchi prodotti secondo il grado. Usi la posizione del blocchetto della valvola di regolazione per cambiare la larghezza di ogni intercettazione del prodotto. Il saltatore del minerale metallifero è un cilindro dell'anello del centro, che raccoglie ed esporta il flusso intercettato del minerale metallifero secondo il prodotto.
La sezione trasversale della scanalatura a spirale è una parabola cubica. Il cambiamento del pendio della curva è particolarmente adatto a selezione dei materiali granulosi fini. Lo scivolo a spirale presenta i vantaggi della struttura semplice, di nessun parti mobili, della configurazione facile di fabbricazione, dell'installazione e della manutenzione leggere e convenienti.
3. Parametri del prodotto dello scivolo a spirale dell'attrezzatura del condimento di minerale metallifero
Modello | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Diametro esterno (millimetri) | 1200 | 900 | 600 | 400 | |
Passo (millimetri) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
Passo al rapporto del diametro (passo/diametro) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
Angolo trasversale (grado) | 9° | 9° | 9° | 9° | |
Ciascuno più Numero delle viti di montaggio |
4 | 4 | 3 | 2 | |
Dimensione d'alimentazione (millimetri) | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
Concentrazione d'alimentazione nel minerale metallifero (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
Capacità di produzione (tonnellata/ora) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
Dimensioni | L (millimetro) | 1360 | 1060 | 700 | 460 |
W (millimetro) | 1360 | 1060 | 700 | 460 | |
H (millimetro) | 5230 | 4000 | 2600 | 1500 | |
Peso (chilogrammi) | 600 | 400 | 150 | 50 |
Attrezzatura del condimento di minerale metallifero del separatore dello scivolo a spirale della struttura semplice
