Dettagli:
Termini di pagamento e spedizione:
|
Modello: | Macchina di galleggiamento di SF/XJM | Nome: | Separatore di galleggiamento |
---|---|---|---|
Tipo: | Attrezzatura del condimento di minerale metallifero | Uscita: | 0.2-8, 0.2-38 m3/min |
Peso chilogrammo: | 468-4486 chilogrammi | Importo dell'iniezione di Max.air: | 2 m3/㎡·min |
Diametro millimetro della ventola: | 300 mm | Velocità di rotazione della ventola r/min: | 191-400 r/min |
Evidenziare: | Macchina di galleggiamento di alta efficienza,Rocce che lavano la macchina di galleggiamento di separazione,Separatore di galleggiamento di alta efficienza |

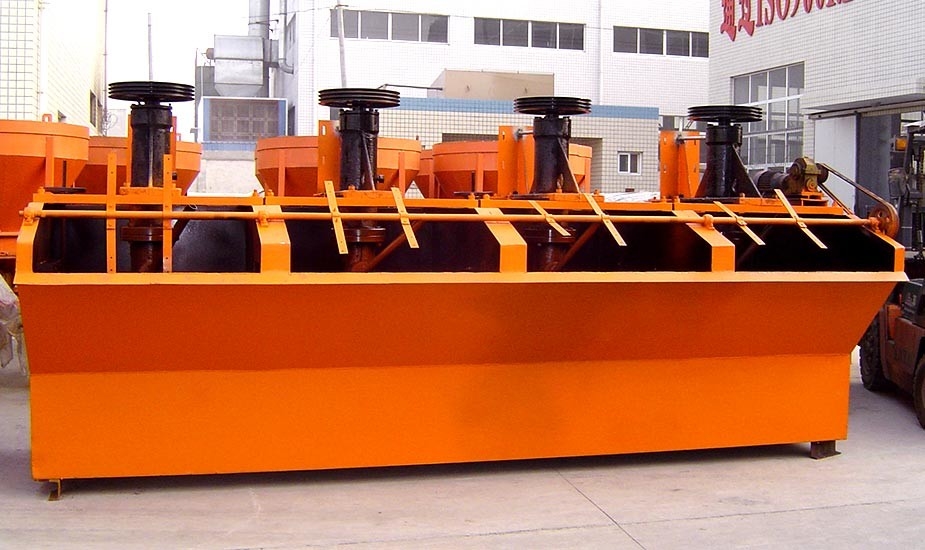

Macchina di galleggiamento per lavare e la separazione dei minerali della particella delle rocce
1. principio di funzionamento di attrezzatura del condimento di minerale metallifero della macchina di galleggiamento
Quando la macchina di galleggiamento sta funzionando, con la rotazione della ventola, la polpa nel carro armato è succhiato dal fondo della ventola alla lama della ventola e l'aria a bassa pressione data dal ventilatore inoltre è inserita nell'albero cavo e nel distributore commerciale dell'aria della ventola. Dopo che la polpa e l'aria sono completamente miste fra le lame, è eliminata dalla parte superiore della ventola sulla sinclinale ed entra nell'intero carro armato dopo flusso costante e l'orientamento dello statore. La bolla aumenta alla zona di stabilità della schiuma e dopo arricchimento, la schiuma trabocca dalla diga di straripamento ed entra nel carro armato della schiuma. La parte dei flussi della polpa alla parte inferiore della ventola e poi è mescolata dalla ventola per rimescolare e formare le bolle mineralizzate. I flussi restanti della polpa al carro armato seguente finché infine non si trasformi in in parti incastrata di un mattone in aggetto.
2. Uso e manutenzione dell'attrezzatura del condimento di minerale metallifero della macchina di galleggiamento
(1) le caratteristiche operative e le ore lavorative della macchina di galleggiamento come altre macchine sono determinate da manutenzione e la parte principale della parte mobile normale di tutti e 3-4 i mesi di lavoro è stata controllata con attenzione, ma nei mesi primissimi di nuova macchina di galleggiamento il lavoro dovrebbe essere controllato frequentemente;
(2) soltanto nel il personale esperto può effettuare l'ispezione.
(3) per assicurare la sostituzione tempestiva delle parti d'uso e ridurre il tempo morto, dobbiamo tenere sempre un insieme completo delle parti nel magazzino. Secondo le circostanze differenti, determinare la data di uso e le riserve delle parti d'uso.
(4) è necessario da assicurarsi che l'operatore della macchina di galleggiamento sia dato un certi orientamento ed addestramento tecnici in modo che abbia una conoscenza di completamente con la macchina.
Macchina di galleggiamento per lavare e la separazione dei minerali della particella delle rocce
3. parametri tecnici dell'attrezzatura del condimento di minerale metallifero della macchina di galleggiamento
Dati tecnici dell'attrezzatura del condimento di minerale metallifero: Macchina di galleggiamento di XJM
Modello | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
Dimensioni dello scivolo | Lunghezza (millimetri) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
Larghezza (millimetri) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
Altezza (millimetri) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
Singolo efficace peso (chilogrammi) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
Efficace cubage (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
Capacità di produzione (calcolata dal volume) dei residui (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
Motore dell'albero primario | Modello | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
Potere (chilowatt) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
Ventola | |||||||||
Velocità di rotazione (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
Diametro (millimetri) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
Altezza (millimetri) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
Velocità di rotazione (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
Velocità circolare (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7,6 | 7,6 | 7,4 | |
Motore del bordo del terriccio | Modello | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
Potere (chilowatt) | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
Velocità di rotazione (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
Bordo del terriccio | Velocità di rotazione (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
Diametro (millimetri) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
Pressione di vento del fan (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
Importo dell'iniezione di Max.air (m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Macchina di galleggiamento per lavare e la separazione dei minerali della particella delle rocce
