Alta maschera Washbox 420/min di estrazione mineraria del laboratorio dell'attrezzatura del condimento di minerale metallifero di recupero

Alta macchina Washbox della maschera di estrazione mineraria del laboratorio dell'attrezzatura del condimento di minerale metallifero di recupero

1. Le specifiche della maschera dell'onda del dente di sega dell'attrezzatura del condimento di minerale metallifero ed i parametri dettagliati sono come segue:

La maschera dell'onda del dente di sega è una dell'attrezzatura chiave di arricchimento di gravità. A causa della sua grande capacità d'elaborazione, ampio intervallo di grandezza della separazione, l'alto recupero, il buon effetto, è ampiamente usata nella separazione di oro della sabbia, latta, tungsteno, cavo, zinco, antimonio, manganese, diamante, minerale di ferro ed altre miniere di metallurgia e navi non ferrose dell'estrazione dell'oro. Il jT4-2, JT1.5-2 il tipo maschera della particella dell'onda del dente di sega grande di questo genere di prodotti, la dimensione delle particelle massima di alimentazione del minerale metallifero può raggiungere 30MM, facendo uso dello schermo sullo schermo per scaricare l'Oregon. Si applica all'arricchimento del minerale metallifero della baritina, minerale metallifero del manganese, minerale di ferro ecc. Presenta i vantaggi di ampio intervallo di grandezza di minerale metallifero e del rifornimento idrico significativamente riduttore sotto lo schermo.

La maschera tradizionale principalmente è guidata dall'eccentricità circonferenziale e la sua curva di pulsazione della maschera è principalmente sinusoidale. Poiché la velocità dell'acqua ed il tempo in aumento e di cadute di azione generato tramite il movimento del diaframma sono basicamente la stessa, non è favorevole all'allentamento dello strato del letto della maschera ed alla stratificazione delle particelle del minerale metallifero secondo peso specifico, così colpendo il tasso di rapporto e di recupero della separazione di attrezzatura.

La maschera dell'onda di zigzag è un'attrezzatura economizzatrice d'energia della separazione di gravità sviluppata e migliore in base alla maschera tradizionale secondo la legge teorica della stratificazione dello strato del letto della maschera. La sua curva ging di pulsazione della maschera è zigzag, che rende il flusso in aumento più veloce del flusso di caduta: il tempo in aumento è breve ed il tempo di caduta è lungo; Sormonta i difetti maschera della curva di palpitazione e dell'onda sinusoidale nello scorrimento dell'acqua aumentante e di caduta e nello stesso tempo di azione, migliora la scioltezza del letto, allevia l'effetto di inalazione, fa le particelle pesanti del minerale metallifero nei minerali completamente sistema e notevolmente migliora il tasso della capacità e di recupero di rapporto della separazione dell'attrezzatura. Rispetto alla maschera sinusoidale, Sn 3,01%, W 5,5%, Pb 1,63%, Zn 2,04%; Il consumo di acqua è ridotto di 30%-40%, la superficie coperta è ridotta di 1/3 ed il colpo può essere regolato, perché il motore elettromagnetico di adeguamento è utilizzato per trascinare il colpo può essere adeguamento stepless. La sua prestazione ha raggiunto il livello avanzato domestico ed è attualmente una dell'attrezzatura economizzatrice d'energia ideale della separazione di gravità.

2. Parametri del prodotto della maschera dell'attrezzatura del condimento di minerale metallifero

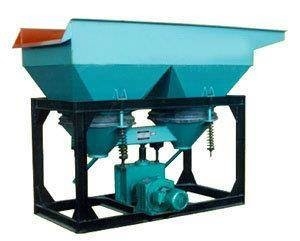

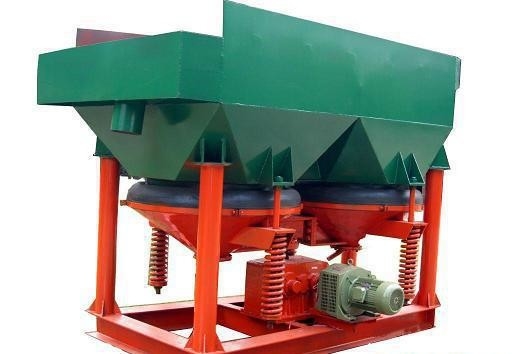

(1) panoramica di doppia maschera del diaframma del secchio

La doppia maschera del diaframma del secchio è divisa nei tipi destri e sinistri della superficie due della maschera. Questa maschera è un setaccio fisso. Adatto a separazione di minerale metallifero, quali tungsteno, oro contenere il giacimento detritico, il minerale metallifero della latta, ecc., può essere usato per la selezione dei materiali fini, può anche essere usato per la selezione dei materiali grezzi, la dimensione delle particelle d'alimentazione del minerale metallifero massimo di 6-8mm, ma nel singolo caso della separazione di giacimento detritico, la dimensione delle particelle massima di 12mm.

(2) istruzioni di uso e della struttura di doppia maschera del diaframma del secchio

La struttura della maschera del diaframma del secchio del doppio LTS300×450 è composta: la fusoliera, il dispositivo di trasmissione, il separatore di acqua, il diaframma ed il fermo ed altre parti principali, il corpo ha due dimensioni del saltatore, ogni saltatore del diaframma è diviso in area della maschera ed in area del diaframma con la divisione inferiore. il processo ging della maschera dipende dal diaframma di gomma per su e giù moto alternativo causato mediante il medium (acqua) per effettuare. Il motore guida la grande ruota di cuoio tramite la cinghia del triangolo per girare, di modo che la biella sull'asse eccentrica alza ed abbassa ed il bilanciere relativo alla biella inoltre alza ed abbassa e ci sono due bielle sul bilanciere collegato al diaframma di gomma, di modo che il diaframma si alza e giù movimento alternativo, maschera che ging.

Secondo la granulometria del minerale metallifero trattato, il colpo della biella può essere cambiato ed il colpo differente può essere selezionato ottenere l'effetto ging della migliore maschera. Il metodo di cambiamento dei tempi di perforazione è di sostituire la piccola ruota della cinghia di cuoio. Ci possono essere due generi di periodi di perforazione: 322 volte/min; 420 battiti per minuto. Il metodo di selezione del colpo è di allentare la vite di fissaggio ed il dado, estrae il perno di posizionamento e gira la posizione relativa fra la manica di regolazione eccentrica e l'asse eccentrica. Ci sono 11 colpo differente (0-25.3mm).

dovuto l'aggiunta di un setaccio sopra il setaccio funzionante, la maschera può essere usata per trattare i materiali con la dimensione delle particelle irregolare. (Nota: questo schermo non può essere fornito secondo i requisiti di ordine) il minerale metallifero crudo selezionato che è inviato nella camera ging della maschera, dovuto l'agitazione del diaframma, le particelle del minerale metallifero nel medium è stratificato secondo il peso specifico; Le particelle fini e pesanti del minerale metallifero con la lacuna ed il setaccio delle particelle artificiali del letto, l'insieme nell'immagazzinamento nel secchio della maschera, le particelle grosse e leggere superiori del minerale metallifero (minerali) tramite il flusso medio all'estremità della bocca di scarico del setaccio, perché la posizione della camera posteriore della maschera è 50mm più bassi di precedente camera della maschera, in modo dallo straripamento leggero delle particelle del minerale metallifero tramite il piatto della coda di precedente camera ed entrare nella camera posteriore e sono maschera ged ancora. L'altezza della posizione del piatto della coda può essere regolato secondo la necessità di controllare la dimensione di scarico del minerale metallifero. Il concentrato nello stoccaggio e nella tramoggia di scarico è scaricato periodicamente dal tubo di scarico.

dati tecnici 3.Main di doppia attrezzatura del condimento di minerale metallifero della maschera del diaframma del secchio:

Specifiche di prodotto e parametri tecnici:
