Dettagli:
Termini di pagamento e spedizione:
|
| nome: | Washbox | Condizione: | nuovo |
|---|---|---|---|
| Camera della maschera: | 1-3 pc | Peso: | Depands, 130kg |
| garanzia: | 1 anno | Modello: | Maschera del diaframma 100*150 |
| Area della camera del setaccio: | 0,015 m² | Tempi di attività: | 420/min |
| Evidenziare: | Attrezzatura estraente del condimento di minerale metallifero della maschera,maschera di estrazione mineraria della camera 3pcs,maschera di estrazione mineraria di rendimento elevato |
||
Apparecchiatura di confezionamento del minerale Lavatorio Jigging In Mining Jig Grinder Machine
1Descrizione del prodotto
La pausa di Jigging ore appartiene a riordinare l'operazione di classificazione, esso con l'acqua come mezzo di separazione, utilizzando la scelta nella differenza di proporzione di minerali gangue, svolge la classificazione,Il giallo appartiene al diaframma., colpo e velocità in base alla proporzione del minerale selezionato, può essere regolato in modo flessibile, ampiamente utilizzato in tungsteno, stagno, oro alluvionale, ematite, ferro marrone, manganese, titanio, antimonio,piombo, tantallo, niobio come la separazione gravitazionale.
2. apparecchiatura per l'elaborazione del minerale giug parametri del prodotto
(1) Panoramica della giostra del diaframma a doppio secchio
Il jig a doppio secchio è suddiviso in due tipi di superficie a sinistra e a destra.minerale di latta, ecc., può essere utilizzato per la selezione di materiali fini, può anche essere utilizzato per la selezione di materiali grossolani, la dimensione massima delle particelle di alimentazione del minerale di 6-8 mm,ma nel caso individuale della separazione del placer, la dimensione massima delle particelle è di 12 mm.

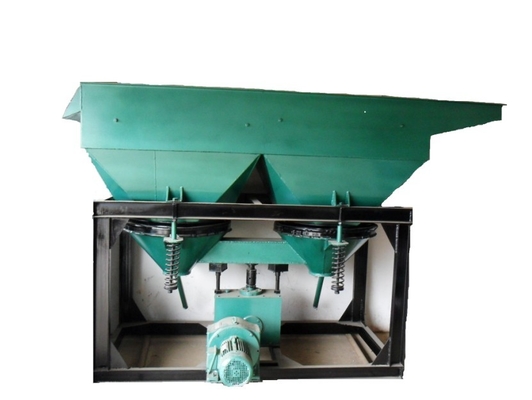

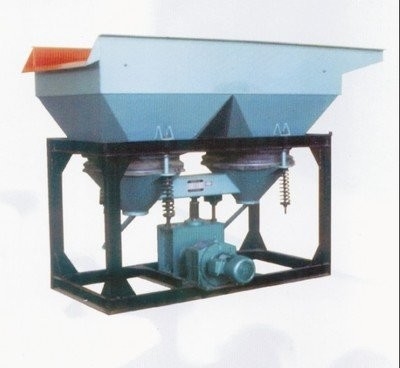

(2) Struttura e istruzioni per l'uso di un giubbotto a doppio secchio
LTS300×450 doppia struttura del diaframma a secchio è composta da: fusoliera, dispositivo di trasmissione, separatore dell'acqua, diaframma e chiusura e altre parti principali, il corpo ha due dimensioni di trampoli,ciascuna tramoggia del diaframma è suddivisa in area di jig e area del diaframma con la partizione inferioreIl processo di jigging dipende dal diaframma di gomma per effettuare il movimento reciproco verso l'alto e verso il basso causato dal mezzo (acqua).Il motore spinge la grande ruota di pelle attraverso la cintura triangolare per ruotare, in modo che la barra di collegamento sull'albero eccentrico si muova su e giù, e il braccio d'oscillazione collegato alla barra di collegamento si muove anche su e giù,e ci sono due barre di connessione sul braccio a dondolo collegato al diaframma di gomma, in modo che il diaframma si muova su e giù, jig ging.
In base alla dimensione del granello del minerale trattato, la corsa della canna di collegamento può essere modificata e una corsa diversa può essere selezionata per ottenere il miglior effetto jigging.Il metodo per modificare i tempi di foratura è quello di sostituire la piccola ruota cintura di pelleIl metodo di selezione del colpo è quello di allentare la vite e il dado, estrarre il perno di localizzazione,e ruotare la posizione relativa tra la manica di regolazione eccentrica e l'albero eccentrico- Ci sono 11 colpi diversi (0-25.3 mm).
A causa dell'aggiunta di un setaccio sopra il setaccio di lavoro, il jig può essere utilizzato per la manipolazione di materiali con dimensioni di particelle irregolari.questo schermo non può essere fornito secondo i requisiti dell'ordine) il minerale grezzo selezionato viene inviato nella camera jig ging, a causa dell'agitazione del diaframma, le particelle di minerale nel mezzo sono stratificate in base alla gravità specifica;Particelle di minerale sottile e pesante attraverso la spaziatura e il setaccio delle particelle artificiali del letto, collocato nel serbatoio di stoccaggio, le particelle di minerale (minerali) grossolane e leggere superiori dal flusso medio fino all'estremità della bocca di scarico del setaccio,perché la posizione dell'ultima camera di righe è inferiore di 50 mm a quella della precedente, in modo che le particelle di minerale leggero traboccano attraverso la piastra di coda della prima camera e entrare nella seconda camera, e essere jig ged di nuovo.L'altezza della posizione della piastra di coda può essere regolata in base alla necessità di controllare le dimensioni dello scarico del mineraleIl concentrato nella tramoggia di stoccaggio e scarico viene periodicamente scaricato dal tubo di scarico.
3.Apparecchiature per la preparazione del mineralePrincipali dati tecnici di una giostra a doppio secchio di diaframma
Specifiche del prodotto e parametri tecnici:
| Modello SPEC | Campione di Jig |
Area della sala schermo (m2) |
Dimensione di alimentazione ((mm) | Capacità di produzione (t/h) | Lunghezza del tratto(mm) | Tempo di colpo (temi/min) | Aggiunta di watt (t/h) |
(kg/cm2) |
Motore | Peso (kg) | |
| Tipo | Potenza (KW) | ||||||||||
|
100×150 Dispositivo per il rivestimento del diaframma |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | Uno a uno.5 | Y80L-4 | 0.55 | 130 |
|
300×450 di larghezza superiore a 50 mm |
2 | 0.27 | - 12 | 3-6 | 0-26 | 322 | 2-4 | Uno a uno.5 | Y90S-4 | 1.1 | 745 |
|
1000 × 1000 Griglia conica discendente |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60 - 80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
|
370×360 Disegno conico di diaframma discendente |
2 | 0.274 | 6 | 1 - 3 | 5-25 | 200-250 | 2-5. | - | Y90S-4 | 1.1 | 240 |
| di pelle da lavoro, trapezoidale a lato, con diaframma mobile | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 anni | 240-300 | |||||
