Nome: | Argano d'affondamento | Modello: | JZ-10/600 |
---|---|---|---|
Capacità della corda (M): | 600 | Struttura: | Sistema di trasportatore |
Marca: | ZTIC | Potere del motore: | 22 chilowatt |
Tensione del motore: | 380V | Garanzia: | 12 mesi |
Evidenziare: | Argano d'affondamento buono di sollevamento,Argano di sollevamento di grande variazione del carico,argano di sollevamento 22kw |

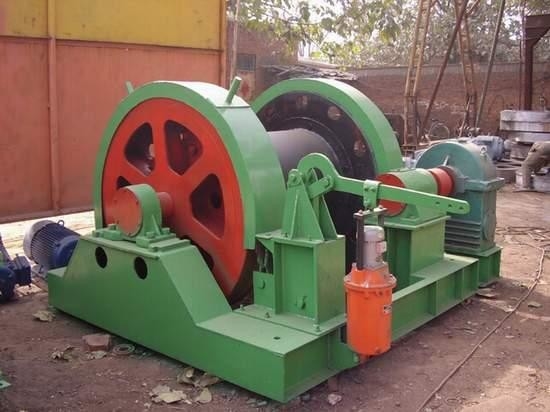

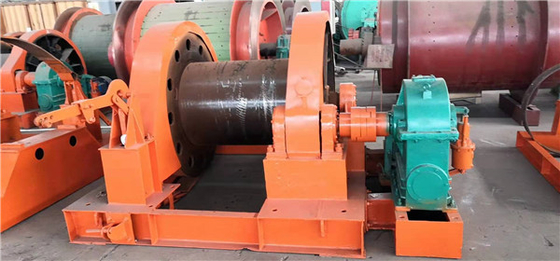

Trasporto sollevando macchina che di sollevamento argano bene d'affondamento con grande variazione del carico
1. trasportando sollevando i parametri d'affondamento dell'argano della macchina:
Modello |
Tensione statica massima del cavo metallico (KN) |
Capacità della corda (M) |
Velocità del cavo metallico (m/min) | Diametro del cavo metallico (millimetri) | Motore | Dimensioni (L*W*H) (millimetri) |
Peso (chilogrammo) |
||
Veloce | lento | Potere (chilowatt) |
Tensione (v) |
||||||
JZ-5/400 | 50 | 400 | 6 | 3 | 23 | 11 | 380 | 2375×1970×1340 | 3140 |
JZ-10/600 | 100 | 600 | 6 | 3 | 31 | 22 | 380 | 3037×2570×1770 | 6250 |
JZ-10/800 | 100 | 800 | 6 | 3 | 31 | 22 | 380 | 3342×2906×1825 | 6500 |
JZ-16/800 | 160 | 800 | 6 | 3 | 40 | 30 | 380 | 3358×3200×2240 | 11480 |
JZ-16/1000 | 160 | 1000 | 6 | 3 | 40 | 37 | 380 | 3508×3200×2240 | 11700 |
JZ-25/1300 | 250 | 1300 | 6 | 3 | 52 | 45 | 380 | 3827×2623×2500 | 14678 |
JZ-40/1300 | 400 | 1300 | 6 | 3 | 65 | 75 | 380 | 4596×4218×2975 | 25000 |
2. Panoramica della struttura dell'argano d'affondamento che trasporta sollevando macchina
La struttura di questo argano di serie sta avvolgendo il tipo, che pricipalmente è composto di dispositivo del fuso, di riduttore, di accoppiamento elastico con la ruota di freno, di freno di lavoro, di freno di sicurezza, di telaio, di motore e di altre parti.
(1) dispositivo del fuso
Il dispositivo del fuso include: fuso, ingranaggio, tamburo, ruota di freno, sopportante sedile e sopportare, ecc. Il tamburo è collegato con l'ingranaggio e la ruota di freno dalla manica e dal bullone di rame e l'ingranaggio è collegato con l'albero primario dalla chiave, in modo dall'albero primario gira soltanto con il tamburo e non trasferisce la coppia di torsione. La direzione dell'uscita del cavo metallico è su.
(2) riduttore
Il riduttore è l'uso della decelerazione sferica di paia dell'ingranaggio a vite, più cambiare marcia. Cambi la posizione veloce e lenta della maniglia del cambio di marcia, che può cambiare due le velocità veloci e lente. Un argano a doppia canna da 10 tonnellate ha un insieme del sistema differenziale, la maniglia differenziale è disposto nella posizione diritta, la velocità dei due ingranaggi dell'albero di uscita del riduttore è identico; Se la maniglia differenziale è disposta nella posizione differenziale, i due ingranaggi possono produrre la rotazione relativa, cioè, azione differenziale.
(3) freno di lavoro
Lavorando il freno facendo uso del tipo freno delle mattonelle, avvii il motore, azionatore elettroidraulico per allentare il freno, fermano il motore è freno della forza della molla.
(4) freno di sicurezza
Freno pieno per il tipo di galleggiamento delle mattonelle, dal peso del martello giù per il frenaggio, freno sciolto dell'azionatore elettroidraulico.
3. Trasporto sollevando uso d'affondamento dell'argano della macchina:
L'argano della perforazione di serie di JZ pricipalmente è utilizzato nella sospensione dell'asse dello scavo dell'asse della miniera di carbone, della miniera metallifera e di miniera del metalloide, la pompa idraulica, tubatura dell'acqua, riempiente di malta il tubo, la presa d'aria e l'altra attrezzatura movente e di tensionamento la corda della stabilità. L'argano pricipalmente è utilizzato per sostituire la corda della coda collegata fra le due gabbie della gru; E per cambiare la migliore corda piana, può anche essere usato come argano dell'asse, la sua prestazione è lo stessi dell'asse.
4. Serie del prodotto di argano d'affondamento che trasporta sollevando macchina:
(1) singolo argano d'affondamento del barilotto JKZ
(2) doppio argano d'affondamento del barilotto 2JKZ
