| Circostanza: | Nuovo | nome: | Copertura di estremità dell'acciaio fuso ZG270-500 |
|---|---|---|---|
| Industrie applicabili: | Fabbrica, energia & estrazione mineraria | Materiale: | Acciaio fuso di alta qualità |
| Tecnologia della trasformazione: | Fuori del raffinamento del altoforno fuso | Tipo: | Colate e pezzi fucinati |
| Vantaggio: | Resistente all'uso | Prodotto: | copertura di estremità dei pezzi di ricambio del mulino a palle |
| Evidenziare: | Fusioni del coperchio dell'estremità del mulino a sfere,pezzi fucinati del coperchio dell'estremità del mulino a sfere,coperchio dell'estremità in acciaio fuso forgiato |
||
Copertura di estremità dell'acciaio fuso delle colate e di pezzi fucinati ZG270-500 della copertura di estremità del mulino a palle
1. Introduzione delle colate e dei pezzi fucinati della copertura di estremità del mulino a palle
La copertura di estremità del mulino a palle è una delle parti principali del mulino a palle prodotto dalla nostra fabbrica. Il materiale della copertura di estremità è ZG270-500.
La forza della sezione pericolosa della copertura di estremità del mulino a palle è il primo problema da considerare nella progettazione della copertura di estremità, perché il barilotto piuttosto pesante del mulino a palle è sostenuto sulla copertura principale del cuscinetto per la fine.
La copertura di estremità del mulino a palle è generalmente leggermente conica, che è destinata per considerare la configurazione del cuscinetto principale, la resistenza di piegamento del giornale ed il problema di prevenzione dell'ingranaggio grande che tocca il fondamento del cuscinetto principale. La copertura di estremità di grande e mulino a palle di medie dimensioni principalmente è fatta di acciaio fuso, mentre il piccolo mulino a palle è fatto di ferro duttile. Per assicurare la concentricità dell'asse della copertura di estremità e del cilindro, la copertura di estremità ed il giornale sono fusi solitamente in uno. Ma nel caso di attrezzatura di fusione e fondente la capacità non è abbastanza, possono anche essere fusi esclusivamente, dopo l'elaborazione, essi sono fissati insieme ed elaborazione infine meccanica.
2. Misure di tecnologia della trasformazione delle colate e dei pezzi fucinati della copertura di estremità del mulino a palle
| Copertura e albero cavo di estremità |
⑴Acciaio fuso di alta qualità ⑵La grande R ha arrotondato gli angoli ⑶I bulloni ad alta resistenza sono collegati con il corpo del cilindro |
⑴Fuori del raffinamento del altoforno fuso (salto dell'argon e trattamento di vuoto di R-H) (2) la muffa adotta la sabbia speciale, rigorosamente la temperatura di versamento di controllo e la velocità di versamento (3) giornale che elabora per assicurare il coaxiality e la rugosità della fermata del fronte dell'estremità |
⑴Proprietà meccaniche e composizione chimica dello spazio in bianco fondente (norma di controllo interno) ⑵Ispezione ultrasonica dopo lavorare approssimativo ⑶Ispezione ultrasonica ed ispezione della particella magnetica dopo la finitura |
3. Colate e pezzi fucinati della copertura dell'entrata e dello sbocco del mulino a palle
La struttura della copertura di estremità del mulino a palle è divisa generalmente in due categorie: tipo integrale e tipo spaccato. La totalità si riferisce generalmente ad una colata integrata e integrale; E la considerazione principale della separazione del sollevamento, di trasporto e di altri fattori sarà divisa in due lobi, in quattro lobi o persino in più lobi.

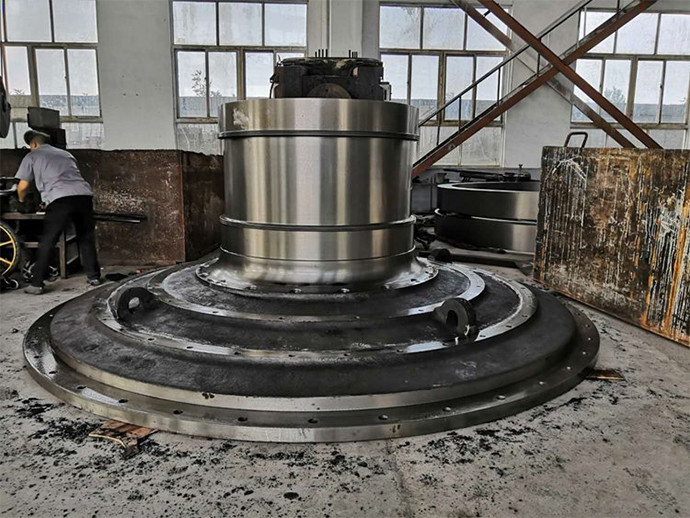

Copertura di estremità integrata
L'intera copertura di estremità in primo luogo secondo l'uniformità della linea in bianco, se non c'è problema con la testa di biella dell'automobile ruvida, la piccola estremità della superficie ed il cono interno, secondo i requisiti tecnici dell'area del collo e della spalla dell'asse fare la rilevazione ultrasonica del difetto, i difetti della rifinitura, mezzo collo fine dell'asse per lasciare la quantità di molatura, il resto dell'automobile fine di superficie. L'ispezione della particella magnetica di comportamento sull'area della spalla e del giornale, frantuma i requisiti del datogram del giornale con la cinghia della sabbia e perfora gli altri pozzi per i requisiti del datogram. I punti tecnici principali della copertura di estremità integrata nel processo d'elaborazione sono il giornale della copertura di estremità. Il mulino a palle utilizza generalmente il cuscinetto statico ed il giornale è la superficie di contatto principale. La dimensione, la rugosità e la forma ed i requisiti di tolleranza di posizione sono molto rigorosi. All'interno di 05mm, la rugosità di superficie dovrebbe essere ≤0. 8um. Per questo requisito, le misure che approntiamo sono di assicurare la tolleranza della dimensione e della forma e la posizione con la procedura di lavoro, di lasciare la quantità di molatura nell'area del giornale durante la rifinitura ed infine per assicurare la rugosità dell'area del giornale frantumando e lucidando con la cinghia della sabbia. Poiché la molatura della cinghia è sempre in uno stato flessibile nel processo stridente, la rugosità di superficie può essere ridotta per soddisfare le richieste del disegno e la tolleranza di posizione e di forma non può essere cambiata. Per esempio, ci sono piccoli difetti sporadici nel giornale dopo la finitura. I difetti dovrebbero essere frantumati aperti e poi essere saldati con la saldatura ad arco di argon. Per concludere, la pietra di olio è frantumata bene. Se c'è una parte migliore, il mulino a palle consumerà le mattonelle sopportanti che la sostengono nel corso dell'operazione di campo.
