Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Grande maschera della particella | Circostanza: | Nuovo |
---|---|---|---|
Tipo: | Attrezzatura del condimento di minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
Colpo: | 0-26 millimetri | Area di schermo: | un ² da 0.015-2.7 m. |
Peso: | 130-2000 chilogrammi | Potere: | 0.55-1.5 chilowatt |
Evidenziare: | Grande maschera del diaframma della particella,maschera del diaframma della particella di 12mm,separatore trivellante del diaframma di 12mm |
Dimensione massima 12mm dell'alimentazione della grande della particella della maschera di minerale metallifero attrezzatura del condimento
1. Introduzione di base della maschera
La doppia maschera del diaframma del secchio è divisa in due tipi: tipo sinistro macchina e giusto tipo superficie della maschera. Questa maschera è un setaccio fisso. È adatto a separazione di minerali metalliferi, quale tungsteno ed ecc. giacimento detritico d'oro contenere, il minerale metallifero selettivo della latta. Può essere usato per sia i materiali a grana fine che a grana grossa. Nel singolo caso della separazione del giacimento detritico, la dimensione delle particelle massima è 12mm.
2. Parametri tecnici dell'attrezzatura del condimento di minerale metallifero
Modello |
Area di schermo (² di m.) |
Dimensione delle particelle d'alimentazione (millimetri) |
Capacità (t/h) |
colpo (millimetro) |
Vampata (periodi/min) |
Aggiunga l'acqua (ora di tonnellata) |
Pressione di acqua (² di kg/cm) |
Motore principale |
Peso (chilogrammo) |
|
Modello | Potere (chilowatt) | |||||||||
maschera 100×150Diaphragm | 0,015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0,55 | 130 |
maschera del diaframma della camera 300×450Double | 0,27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1,1 | 745 |
maschera del cono 1000×1000Down-moving | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1,5 | 1700 |
maschera del cono-diaframma 370×360Down-moving | 0,274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1,1 | 240 |
Maschera Laterale muoventesi trapezoidale di cuoio industriale del diaframma | 2,7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1,1 | 2000 |
670×920Jig | 1,44 | 4-8 | 7-10 | 18-24 | 240-300 |
3. Struttura e istruzioni per l'uso
La struttura della maschera del diaframma del doppio secchio LTS300×450 è composta di parti principali quali il corpo, il dispositivo di trasmissione, il separatore di acqua, il diaframma ed il rubinetto di chiusura. È divisa in due parti, nell'area trivellante e nell'area del diaframma. Il processo trivellante è effettuato dall'agitazione del medium (acqua) causato dal su e giù moto alternativo del diaframma di gomma. Il motore guida la grande puleggia per girare tramite la V-cinghia, di modo che la biella sull'asse eccentrica alza ed abbassa ed il bilanciere relativo a questa biella inoltre alza ed abbassa. Ci sono altre due bielle sul bilanciere che collegano il diaframma di gomma, di modo che il diaframma può ricambiare su e giù. Esercizio, trivellante.
Secondo la dimensione delle particelle del minerale metallifero da elaborare, i tempi del colpo della biella possono essere cambiati ed i colpi differenti possono essere selezionati per ottenere il migliore effetto trivellante. Il modo cambiare il colpo è di sostituire la piccola puleggia. Ci sono due colpi: 322 volte/min; 420 volte/minuto. Il metodo di selezione del colpo è di allentare la vite di fissaggio ed il dado, estrae il perno di posizionamento e gira la posizione relativa fra la manica eccentrica di adeguamento e l'asse eccentrica. Ci sono 11 colpo differente (0-25.3mm).
Poiché un setaccio si aggiunge sopra il setaccio funzionante, la macchina della maschera può essere utilizzata per trattare i materiali con la dimensione delle particelle irregolare. (Nota: questo schermo non può essere fornito secondo i requisiti di ordine) dopo che il minerale metallifero crudo selezionato è inviato alla camera trivellante, le particelle del minerale metallifero è stratificato nel medium secondo il loro peso specifico dovuto l'agitazione del diaframma; il fini e particelle pesanti del minerale metallifero attraversano la lacuna fra le particelle artificiali del letto ed il foro del setaccio, le particelle grosse e leggere del minerale metallifero (minerali) nello strato superiore sono spazzati al porto di scarico all'estremità del setaccio tramite il flusso medio, perché la camera posteriore della maschera è più bassa della camera anteriore della maschera. 50mm, in modo dalle particelle leggere del minerale metallifero traboccano tramite il piatto della coda della camera anteriore ed entrare nella camera posteriore e sono trivellati ancora. L'altezza del piatto della coda può essere ha regolato come richiesto per controllare la quantità di minerale metallifero scaricata. Il concentrato nel secchio di stoccaggio è scaricato regolarmente dal tubo di scarico.
L'arricchimento della maschera è un'operazione di separazione profonda della scanalatura. Usa l'acqua come medium di arricchimento ed utilizza la differenza nel peso specifico dei minerali selezionati a ganga per ordinare. Le macchine della maschera sono principalmente tipo del diaframma ed il colpo ed il numero dei colpi sono basati sul peso specifico dei minerali selezionati. , possono essere flessibilmente il regolato, ampiamente usati nell'arricchimento di gravità di tungsteno, di latta, di oro alluvionale, di ematite, di limonite, di manganese, del titanio, dell'antimonio, del piombo, del tantalio, del niobio e di altri metalli.
4. Campo di applicazione della maschera
Ci sono molti modelli delle maschere. La maschera AM30 è una grande maschera della particella. Ampiamente usato nell'arricchimento di gravità di tungsteno, di latta, di oro alluvionale, di ematite, di limonite, di manganese, del titanio, dell'antimonio, del piombo, del tantalio, del niobio e di altri metalli. Secondo le esigenze degli utenti, possiamo produrre LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 ed altri modelli delle maschere.
La maschera trapezoidale 6109 la maschera trapezoidale ha una capacità d'elaborazione di 20-30T all'ora.
La maschera dell'onda JT1070-2 del dente di sega presenta i vantaggi di risparmiare l'acqua e l'energia e del miglioramento del recupero delle particelle fini e dei minerali. È ampiamente usata nella fusione del tungsteno, della latta, dell'oro, del ferro, del manganese, del titanio, dell'ascia, del cromo, dello zolfo e di varie leghe. Scorifichi l'estrazione dei metalli, ecc.
La macchina della maschera LTA-1010/2 pricipalmente è utilizzata per l'elaborazione il tungsteno, la latta, l'antimonio e degli altri minerali metalliferi nell'arricchimento.
La macchina della maschera LTP34/2 è ampiamente usata nell'arricchimento della maschera di tungsteno, la latta, l'oro, ferro, conduce, zinco, manganese ed altri metalli pesanti.

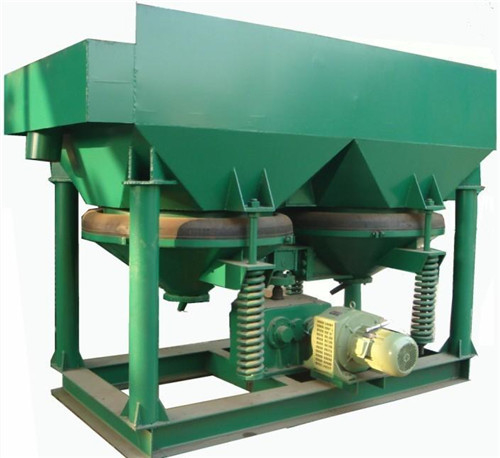

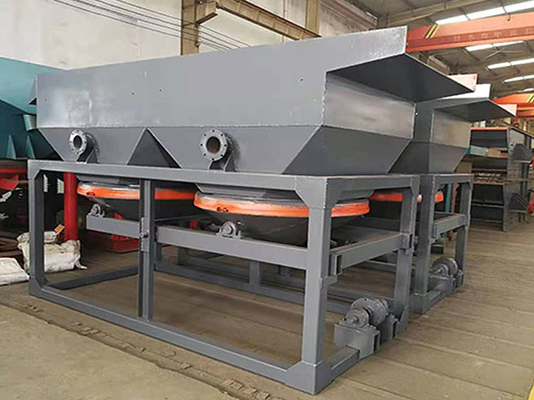

5. Spiegazione della foto dell'attrezzatura del condimento di minerale metallifero
