Nome di prodotto: | scivolo a spirale | Circostanza: | Nuovo |
---|---|---|---|
Tipo: | Attrezzatura del condimento di minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
Evidenziare: | Scivolo a spirale di gravità dei materiali alla rinfusa,Nessuno scivolo a spirale di gravità commovente,Scivolo a spirale di configurazione conveniente |
Attrezzatura del condimento di minerale metallifero dello scivolo a spirale nessuna configurazione conveniente delle parti mobili
1. Il campo di applicazione dello scivolo a spirale
È adatto a ordinare il ferro, latta, tungsteno, tantalio, niobio, oro, carbone, monazite, rutilo, zircone ed altri metallo e minerali del metalloide con peso specifico sufficiente.
2. Parametri tecnici dell'attrezzatura del condimento di minerale metallifero
Modello | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Diametro esterno (millimetri) | 1200 | 900 | 600 | 400 | |
Passo (millimetri) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
Distanza al rapporto del diametro (passo/diametro) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
Inclinazione laterale (gradi) | 9° | 9° | 9° | 9° | |
Massimo per unità | 4 | 4 | 3 | 2 | |
Numero delle teste a spirale installate | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
Dimensione del minerale metallifero dell'alimentazione (millimetri) | 25-55 | 25-55 | 25-55 | 25-55 | |
Concentrazione d'alimentazione (%) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
Diametro | L (millimetro) | 1360 | 1060 | 700 | 460 |
W (millimetro) | 1360 | 1060 | 700 | 460 | |
H (millimetro) | 5230 | 4000 | 2600 | 1500 | |
Peso (chilogrammi) | 600 | 400 | 150 | 50 |
3. Il principio di lavoro dello scivolo a spirale
Il divisore è disposto liberamente sull'incrocio (o sul treppiede) della tavola di sostegno. La polpa uniforme è alimentata lentamente alla superficie della scanalatura a spirale attraverso la scanalatura d'alimentazione installata all'estremità capa della scanalatura a spirale per ordinare. L'estremità della scanalatura a spirale è fornita di una scanalatura d'intercettazione del prodotto a blocchetti della valvola, che divide i prodotti ordinati in tre (o quattro) gradi nella direzione radiale. La larghezza di taglio di ogni prodotto può essere cambiata regolando la posizione del blocchetto della valvola. Il secchio della riunione del prodotto è un cilindro anulare concentrico, che raccoglie esclusivamente ed esporta le correnti intercettate del minerale metallifero della multi-testa. La sezione trasversale dello scivolo a spirale, il cambiamento del pendio della curva è particolarmente adatta a selezione dei materiali della particella fine. L'attrezzatura di elaborazione minerale presenta i vantaggi della struttura semplice, di nessun parti mobili, del peso leggero, di nessun rumore, della configurazione conveniente, dell'installazione e della manutenzione.
4. Caratteristiche strutturali dello scivolo a spirale
La fibra di vetro ha rinforzato lo scivolo a spirale di plastica consiste di sei parti: alimentatore, alimentatore del minerale metallifero, scanalatura a spirale, scanalatura del prodotto, secchio della riunione del prodotto e sostegno d'intercettazione della scanalatura (incrocio compreso o treppiede). La scanalatura elicoidale costituita dai fiocchi elicoidali è la componente principale. I pezzi a spirale sono fatti di fibra di vetro hanno rinforzato di plastica (plastica di rinforzo fibra di vetro) e sono collegati insieme dai bulloni. La superficie selezionata della scanalatura a spirale ha uno strato resistente all'uso prefabbricato. L'attrezzatura di elaborazione minerale presenta i vantaggi del peso leggero, della fermezza e della durevolezza. La parte superiore della scanalatura a spirale è fornita di un minerale-alimentatore del multi-tubo e perfino ha distribuito il minerale metallifero, che è facile da controllare.

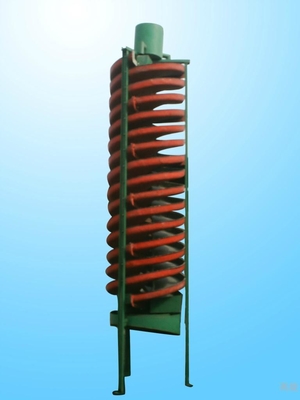

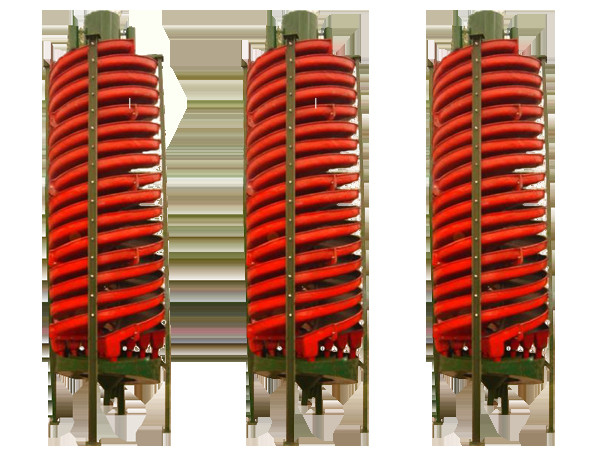

5. Spiegazione della foto dell'attrezzatura del condimento di minerale metallifero
