Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Filtro a disco di serie di GPY | Circostanza: | Nuovo |
---|---|---|---|
Tipo: | Attrezzatura del condimento di minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
Diametro del disco: | 2700 millimetri | Potere del motore principale: | 2.2-4 chilowatt |
Mescolatura della velocità: | 73 r/min | Numero dei fan del filtro per vassoio: | 10 pc |
Evidenziare: | filtro a disco 120M2,filtro a disco 40M2,Tipo agitatore della pagaia del filtro a disco |
Agitatore Pagaia tipo dell'attrezzatura del condimento di minerale metallifero del filtro a disco di serie di GPY
1. Scopo
Il filtro a disco di serie di GPY pricipalmente è utilizzato per la disidratazione dei materiali a grana fine quali il carbone pulito di galleggiamento di 0~0.5mm ed il carbone della coda e può anche essere utilizzato per la separazione di solido liquido nella metallurgia, nell'industria chimica, in petrolio e nel trattamento delle acque.
2. Principio di funzionamento
Il processo di filtrazione del filtro a disco è: nell'ambito dell'azione della differenza di pressione costituita dal pulsometro, un pannello della particella è formato sul tessuto filtrante e la fase liquida è rimossa attraverso il pannello ed il tessuto filtrante per raggiungere la separazione di solido liquido ed il pannello entra nell'area di secchezza. La maggior parte dell'acqua è rimossa e poi entra nell'area dello scarico. L'aria compressa generata dal ventilatore scarica la parte del pannello sul disco del filtro ed il resto del pannello è scaricato dalla ruspa spianatrice, che è completata in un ciclo.
3. Parametri tecnici dell'attrezzatura del condimento di minerale metallifero
Parametri di base | Unità/specificazione | GPY-40 | GPY-60 | GPY-80 | GPY-100 | GPY-120 |
Area di filtro | m2 | 40 | 60 | 80 | 100 | 120 |
Diametro del disco | millimetro | 2700 | ||||
Numero del disco | pc | 4 | 6 | 8 | 10 | 12 |
Numero dei fan del filtro per vassoio | pc | 10 | ||||
Velocità di rotazione del mandrino | r/min | 1-0.167 | 0966-0.215 | |||
Potere del motore principale | Chilowatt | 2,2 | 4 | |||
Mescolatura della velocità | r/min | 73 | ||||
Mescolatura del potere del motore | Chilowatt | 2,2 | 4 | |||
Dimensione delle particelle dell'alimentazione | Il contenuto delle particelle più piccole di 0.063mm non è più di 35-40% |
4. Caratteristiche principali
(1) il dispositivo di trasmissione ha una struttura compatta, un'operazione affidabile e un regolamento stepless della velocità;
(2) fornito di un accoppiamento dilimitazione, che svolge il ruolo della protezione di sovraccarico e si accerta del funzionamento sicuro ed affidabile del motore principale;
(3) l'asse centrale è una struttura saldata, che è leggera nel peso, buona nella rigidità, alta nella forza e grande nello spostamento del filtrato. La boccola è materiale composito dello PS, che è leggero nel peso e resistente all'uso;
(4) il nuovo tipo piatto a forma di ventaglio di plastica del punto della stella è adottato, che è leggero nel peso, alto nella forza, buon in idrofobicità, alto nel tasso di apertura, buono nell'effetto del de-dolce e di disidratazione, in minimi in umidità del pannello, lungamente nel tempo di impiego, resistente alla corrosione e conveniente per la decorazione;
(5) il tessuto filtrante è tessuto con il cavo di acciaio inossidabile, che ha buon filtrando l'effetto, l'umidità bassa del pannello, l'alto tasso di rimozione del dolce ed il tempo di impiego lungo;
(6) la scatola di riempimento di sigillatura galleggiare tipa dell'agitatore pagaia tipo è adottata, permettendo che l'asse dell'agitatore galleggi fino ad un certo punto, l'effetto di sigillatura è buono e le parti di sigillatura sono facili da sostituire;
(7) l'uso combinato di salto istantaneo dell'aria e del dispositivo di scarico sospeso della ruspa spianatrice non solo ha un alto tasso scaricante (fino a 90%), ma anche la ruspa spianatrice può oscillare con il disco del filtro ed il disco del filtro è in un buon stato di forza, riducente il carico sull'ospite;
(8) oltre ai vantaggi di cui sopra, i nuovi prodotti di serie GPY20-120 sono progettati secondo la dimensione del fondamento e del porto di scarico, che è conveniente per il rinnovamento di vecchia fabbrica ed il rinnovamento dell'attrezzatura.

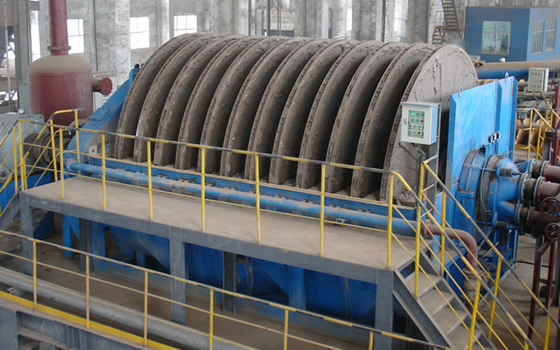

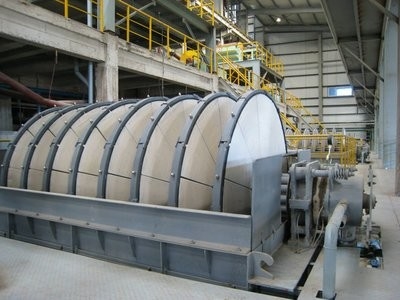

5. Spiegazione della foto dell'attrezzatura del condimento di minerale metallifero
