Alimentatore di piatto che trasporta sollevando la gamma di velocità della macchina 0~0.6 M/Min

Distanza di velocità della macchina di sollevamento del trasportatore di alimentatore a piastra 0~0,6 M/min

1Scopo.

L'alimentatore a piastre è un tipo di macchinario di trasporto continuo ampiamente utilizzato in miniere, metallurgia, materiali da costruzione, porti, carbone e industrie chimiche e imprese minerarie.Viene utilizzato principalmente per fornire e trasferire in modo continuo e uniforme vari oggetti pesanti e materiali abrasivi da contenitori di stoccaggio o tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramite tramiteÈ una delle attrezzature importanti e indispensabili nel processo di lavorazione del minerale e delle materie prime e nella produzione continua.

2Caratteristiche del lavoro

(1) La maggior parte delle parti senza carico, fondamentalmente senza fenomeno di sovraccarico, occasionalmente avviate con carico nominale, la tramoggia ricevente ha un massimo di 70 t di carbone;

(2) Deve partire a velocità zero e il raggio di velocità è di 0~0,6 m/min. Può essere controllato manualmente per accelerare o decelerare lentamente.che viene utilizzato più spesso e funziona in modo stabile;

(3) Il carico esterno è sostanzialmente stabile durante il funzionamento stabile e l'impatto è piccolo;

(4) La temperatura ambiente è bassa e la polvere è elevata.

3.principio di funzionamento

Come elemento di trazione viene utilizzata una catena di forgiatura a stampo a dozzero ad alta resistenza con un passo di 228,6 mm.Le due catene bypass un paio di ruote motrici installate alla testa del corpo e un paio di ruote di tensione alla coda del corpo per formare un ciclo chiusoOgni anello della catena delle due file di catene è dotato di scanalature di trasporto pesanti che si sovrappongono per formare una linea di trasporto continua in grado di trasportare materiali.Il suo peso e il peso del materiale sono sostenuti da più file di ruote di supportoIl sistema di trasmissione è collegato al riduttore dal motore di regolazione della velocità di conversione di frequenza CA.e quindi il meccanismo portante è direttamente collegato dal manico di espansione e il dispositivo di guida per guidare l'operazione a bassa velocitàIl materiale scaricato nel contenitore di coda viene trasportato nella parte anteriore del corpo lungo la linea di trasporto per raggiungere lo scopo di alimentare in modo continuo e uniforme la macchina di lavoro sottostante.

4- Scopo del lavoro

Si tratta di un tipo di macchinari di trasporto continuo ampiamente utilizzati in miniera, metallurgia, materiali da costruzione, porto, carbone e industria chimica e imprese minerarie.È utilizzato principalmente per l'approvvigionamento continuo e uniforme e il trasferimento di vari grandi pesi e materiali sfusi abrasivi dal cestino di stoccaggio o dall'imbuto di trasferimento alla trituratriceÈ una delle attrezzature importanti ed essenziali nel processo di lavorazione del minerale e delle materie prime e nel processo di produzione continua.

5. Parametri tecnici delle macchine di sollevamento

6.Caratteristiche di prestazione dell'alimentatore di piastre

La catena di trazione adotta una catena pin-roller a piattaforma a passo lungo, e tutte le parti della catena sono realizzate in acciaio legato e sono state sottoposte a un trattamento termico scientifico, con una buona resistenza all'usura,elevata resistenza alla trazione e lunga durata di vitaLa piastra inferiore del corpo del serbatoio è sovrapposta da archi per evitare perdite di materiale.Il motore di trazione adotta un motore di regolazione della velocità, e la velocità di marcia è regolabile, in modo che la quantità di trasporto possa essere selezionata in modo più ragionevole.e ci sono anche varie combinazioni di layout orizzontali e obliquiLa lunghezza di trasporto di una singola macchina è inferiore o uguale a 60 m e l'altezza di sollevamento è inferiore o uguale a 30 m. L'angolo di inclinazione massimo di trasporto è di 0-75 gradi.La temperatura del materiale è inferiore o uguale a 600°CI modelli possono essere suddivisi in alimentatore leggero, alimentatore medio e alimentatore pesante.

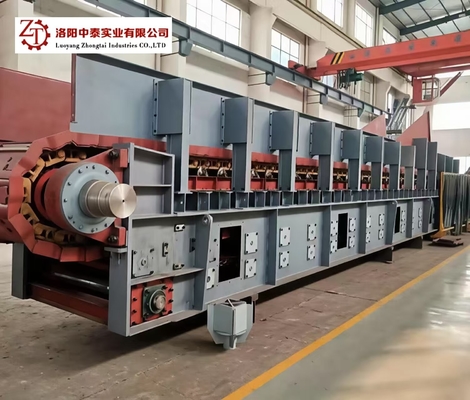

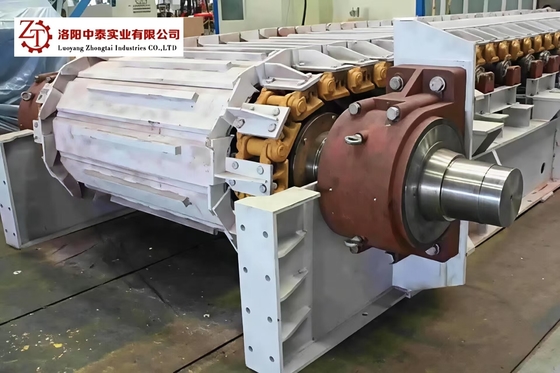

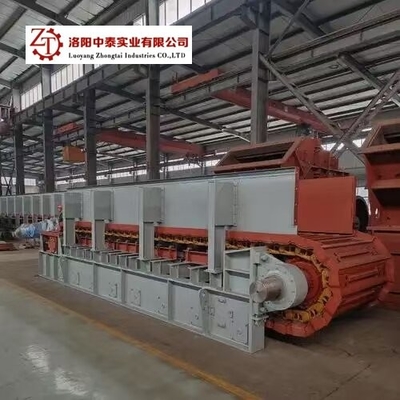

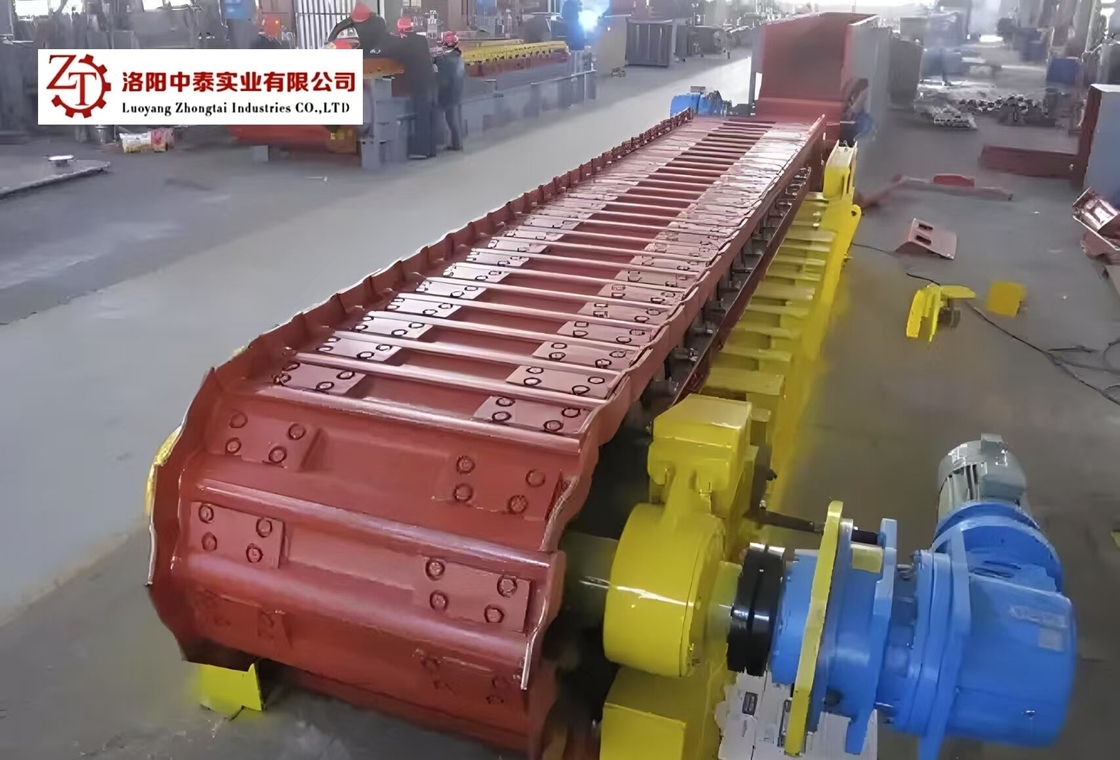

7.Spiegazione fotografica della macchina di sollevamento
