Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Mulino di materia prima | Circostanza: | Nuovo |
|---|---|---|---|
| Tipo: | Mulino stridente del minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
| Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
| Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
| Evidenziare: | Mulino a palle del minerale metallifero di materia prima,Mulino a palle del minerale metallifero di 220 T/D,Mulino a palle del minerale metallifero 15T/D |
||
Il mulino della macinazione del minerale metallifero del mulino di materia prima ha prodotto il controllo dello SpA di 15-220 T/D
1. Specificazione e modello del mulino di materia prima
Laminatoio per tubi per produzione del cemento: Le specifiche della gamma del mulino di materia prima e del mulino del cemento da φ2.2x6.5 a φ4.6 x 14.0m, con complessivamente 46 specifiche. L'uscita è 15~220 t/d.
2. Caratteristiche tecniche del mulino di materia prima
(1) le forme della trasmissione usate dal mulino del tamburo includono l'opuscolo del bordo, l'azionamento concentrare, l'azionamento ingranante multipunto del bordo, ecc.; le forme dell'azionamento includono il motore + il riduttore + il pignone asincroni + grande ingranaggio ed il motore sincrono + la frizione + il pignone di aria + grande ingranaggio;
(2) generalmente, il metodo di sostegno di cuscinetti di pressione statica e dinamica ad entrambe l'estremità sono adottati e 1200 una linea autolineante completamente inclusa il contatto “il tipo” cuscinetto dell'attuatore è usata. Supporto completo di pressione statica;
(3) il grande ingranaggio aperto è progettato secondo la norma americana di AGMA, fornita di copertura sigillata ed affidabile dell'ingranaggio e fornito di uno spruzzo automatico della glicerina che lubrifica il dispositivo;
(4) il cilindro è la parte fondamentale del mulino e un computer è utilizzato per effettuare l'analisi agli'elementi finiti per assicurare l'affidabilità del suo uso;
(5) i grandi e mulini di medie dimensioni sono forniti di dispositivi lenti dell'azionamento;
(6) i grandi e mulini di medie dimensioni sono forniti delle stazioni di lubrificazione di alta e pressione bassa;
(7) il controllo ed il sistema di protezione adotta il controllo dello SpA.
3. Parametri tecnici stridenti del mulino del minerale metallifero
| NO. | Modello (m) | Capacità (t/h) | Rivoluzione del mulino | Dimensione dell'alimentazione (millimetri) | Caricamento abrasivo del corpo | Efficace volume | Motore principale | Dimensioni | Peso (t) | |||
| Potere (chilowatt) | Tensione (v) | L | W | H | ||||||||
| 1 | Φ2.2×6.5 | 15-16 | 22 | <20 | 22 | 18 | 320 | 6000 | 12280 | 5390 | 4210 | 52 |
| 2 | Φ2.2×8 | 30 | 20,8 | <25 | 45 | 560 | 6000 | 17215 | 5564 | 4540 | 81 | |
| 3 | Φ2.2×11 | 22-25 | 21 | <25 | 56 | 36 | 630 | 6000 | 24080 | 4540 | 3229 | 106 |
| 4 | Φ2.2×11 | 22-25 | 21,5 | <25 | 40~45 | 43 | 500 | 6000 | 20020 | 6512 | 4960 | 105 |
| 5 | Φ2.2×13 | 29-30 | 21,5 | <25 | 60 | 43 | 630 | 6000 | 26183 | 4540 | 3229 | 118,4 |
| 6 | Φ2.2×13 | 24-25 | 21,5 | <25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 113 |
| 7 | Φ2.2×13 | 40-46 | 19 | <25 | 65 | 50 | 800 | 6000 | 27540 | 4540 | 3415 | 134 |
| 8 | Φ2.2×13 | 40 | 18,9 | <25 | 65 | 50 | 800 | 6000 | 27345 | 6040 | 3620 | 145 |
| 9 | Φ2.6×13 | 43-50 | 19,4 | ≤20 | 80 | 60 | 1000 | 10000 | 20973 | 5616 | 5675 | 152,3 |
| 10 | Φ2.6×13 | 43-50 | 19,4 | ≤20 | 80 | 60 | 1000 | 10000 | 20973 | 6507 | 5675 | 153 |
| 11 | Φ3×9 | 36-42 | 17,8 | <15 | 70-80 | 1000 | 6000 | 23285 | 5965 | 3878 | 136,6 | |
| 12 | Φ3×11 | 60-65 | 17,4 | <25 | 90-100 | 69 | 1250 | 6000 | 28000 | 5720 | 3672 | 180 |
| 13 | Φ3×12 | 55-58 | 17,7 | <20 | 95-100 | 76 | 1250 | 6000 | 30800 | 5720 | 3900 | 198,6 |
| 14 | Φ3.2×7+1.8 | 48-53 | 18 | <20 | 55-58 | 44,5 | 1000 | 6000 | 24700 | 5120 | 4230 | 167,5 |
| 15 | Φ3.2×10 | 55 | 17,83 | <20 | 65 | 44,5 | 1000 | 6000 | 5300 | 186,9 | ||
| 16 | Φ3.4×7+1.8 | 54 | 16,9 | <20 | 65 | 51,5 | 1000 | 6000 | 22075+a | 5120 | 4230 | 184,4 |
| 17 | Φ3.4×7.5+1.8 | ~60 | 16,9 | <20 | 70 | 54,58 | 1250 | 6000 | 27180 | 5720 | 4230 | 214~217.5 |
| 18 | Φ3.5×10 | 75 | 16,69 | <20 | 80 | 64,6 | 1250 | 6000 | 25382 | 5802 | 4830 | 170 |
| 19 | Φ3.8×9 | 90-95 | 16,5 | <15 | 130 | 94 | 2000 | 6000 | 28521 | 550 | 5600 | 256,3 |
| 20 | Φ3.8×8.5+3.5 | ~90 | 16,5 | <20 | 100 | 89,4 | 1600 | 6000 | 32504 | 6770 | 6030 | 305,6 |
| 21 | Φ4.6×8.5+3.5 | 150 | 15 | <20 | 150 | 89,4 | 2800 | 21739 | 6990 | 9000 | 310,7 | |
| 22 | Φ4.6×10+3.5 | 190 | 15 | <25 | 190 | 157 | 3500 | 23599 | 6900 | 4630 | 352 ** | |
| 23 | Φ4.6×9.5+3.5 | 185 | 15,2 | <25* | 175-180 | 148 | 3550 | 6000 | 22939 | 5239 | 7550 | 298 ** |
| 24 | Φ4.6×14 | 185-220 | 15 | 210 | 185 | 4200 | 23200 | 11934 | 6370 | 31 | ||
| passaggio di *95%; ** A parte la trasmissione ed il peso corporeo stridente | ||||||||||||
4. Introduzione di base di molatura della materia prima
Il mulino a palle di materia prima pricipalmente è utilizzato per la macinazione dei prodotti finiti e delle materie prime nelle piante del cemento. Può essere usato per aperto flusso che frantuma ed è inoltre adatto acircolare-flusso che frantuma combinato con un separatore della polvere.
Il mulino a palle di materia prima ha le caratteristiche di forte adattabilità ai materiali, alla produzione continua, al grande rapporto schiacciante ed all'adeguamento facile della finezza dei prodotti stridenti. Può essere asciutto o bagnato prodotto, o può essere frantumato ed asciugato allo stesso tempo.

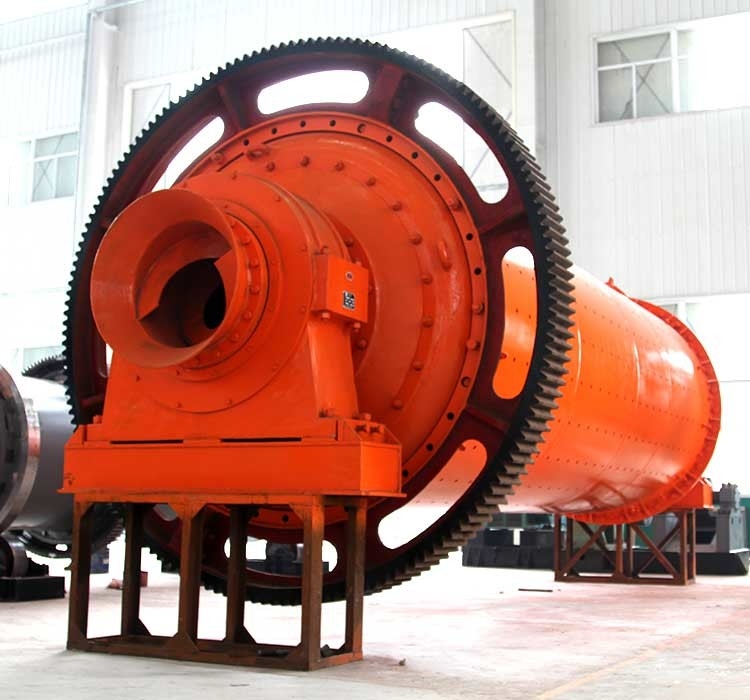

5. spiegazione stridente della foto del mulino di öre
