| Nome di prodotto: | Macchina per la frantumazione | Circostanza: | Nuovo |
|---|---|---|---|
| Tipo: | Mulino stridente del minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
| Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
| Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
| Evidenziare: | Mulino della macinazione del minerale metallifero di 25 TPH,Mulino della macinazione del minerale metallifero di 18 TPH,Macchina per la frantumazione del minerale metallifero di 25 TPH |
||
Lo SpA del mulino della macinazione del minerale metallifero della macchina per la frantumazione controlla la norma americana di AGMA
1. Introduzione di base della macchina per la frantumazione
Il mulino stridente è l'attrezzatura principale nel processo della pelletizzazione. Tratta i materiali con un contenuto idrico di 8% - 13%, di modo che i materiali sono completamente misti e raffinati e l'area delle particelle materiali è aumentata. L'uso della molatura del mulino può accorciare il processo di produzione delle palline, conservare il consumo di energia di attrezzatura e migliora la qualità delle palline e del tasso di recupero del metallo, migliorare le circostanze di lavoro e gli stati di protezione dell'ambiente, ecc., in modo da rapidamente è stato promosso nel processo della pelletizzazione.
2. Caratteristiche tecniche della macchina per la frantumazione
(1) le forme della trasmissione usate dal mulino del tamburo includono l'opuscolo del bordo, l'azionamento concentrare, l'azionamento ingranante multipunto del bordo, ecc.; le forme dell'azionamento includono il motore + il riduttore + il pignone asincroni + grande ingranaggio ed il motore sincrono + la frizione + il pignone di aria + grande ingranaggio;
(2) generalmente, il metodo di sostegno di cuscinetti di pressione statica e dinamica ad entrambe l'estremità sono adottati e 1200 una linea autolineante completamente inclusa il contatto “il tipo” cuscinetto dell'attuatore è usata. Supporto completo di pressione statica;
(3) il grande ingranaggio aperto è progettato secondo la norma americana di AGMA, fornita di copertura sigillata ed affidabile dell'ingranaggio e fornito di uno spruzzo automatico della glicerina che lubrifica il dispositivo;
(4) il cilindro è la parte fondamentale del mulino e un computer è utilizzato per effettuare l'analisi agli'elementi finiti per assicurare l'affidabilità del suo uso;
(5) i grandi e mulini di medie dimensioni sono forniti di dispositivi lenti dell'azionamento;
(6) i grandi e mulini di medie dimensioni sono forniti delle stazioni di lubrificazione di alta e pressione bassa;
(7) il controllo ed il sistema di protezione adotta il controllo dello SpA.
parametri tecnici stridenti del mulino 3.Ore
| NO. | Progetto | Unità | Numero | |||||
| 1 | Modello | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | Diametro interno del cilindro | millimetro | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | Lunghezza utile del cilindro | millimetro | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | Efficace capacità del cilindro | m3 | 21,4 | 29,3 | 39,5 | 55,6 | 73,6 | |
| 5 | Carico massimo | Materiale | t | 3,4 | 5 | 6 | 8,7 | 11,3 |
| Sfera d'acciaio | t | 24 | 32 | 44 | 64 | 83 | ||
| 6 | Rivoluzioni di funzionamento del cilindro | r/min | 21,95 | 19,28 | 16,5 | 15,47 | 14,3 | |
| 7 | Capacità | t/h | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | Potere | chilowatt | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | Rapporto principale di velocità del riduttore | 5,0 | 5,0 | 4,96 | 6,74 | 7,1 | ||
| 10 | Azionamento lento | Potere | chilowatt | 11 | 11 | 11 | 11 | |
| Rapporto di velocità del riduttore | 90 | 500 | 355 | 90 | ||||
| Rivoluzioni dell'uscita | r/min | 1,62 | 1,94 | 2,056 | 2,06 | |||
| 11 |
Alimentatore di vite (Inoltre disponibile per l'alimentazione della cinghia) |
Potere | chilowatt | 11 | 22 | 22 | 22 | 30 |
| Rivoluzioni dell'uscita | r/min | 23,3 | 23,3 | 23,3 | 23,25 | 23,25 | ||
| Rapporto di velocità | 43 | 43 | 43 | 43 | 43 | |||
| 12 | Dimensioni (L×W×H) | millimetro | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
| 13 | Peso della macchina (a parte il motore ed il controllo elettronico) | t | 63 | 92 | 122,1 | 135 | 180 | |
| Nota: 1. Il peso della macchina non comprende il peso del motore, del controllo elettrico, della stazione sottile dell'olio e dei media stridenti. | ||||||||
4. Il principio di lavoro della macchina per la frantumazione
Quando il cilindro è guidato dal grande ingranaggio periferico per girare, il materiale è urtato dalla palla stridente di acciaio semiduro e la macinazione fra la palla e la palla e fra la palla ed il piatto del rivestimento del cilindro completamente espone la superficie fresca del materiale e completamente è mescolata. È scaricata dal mulino attraverso l'orificio di scarico ed entra nel processo seguente. Questa macchina può efficacemente ridurre la quantità di bentonite ha aggiunto e migliora la forza delle palle verdi.

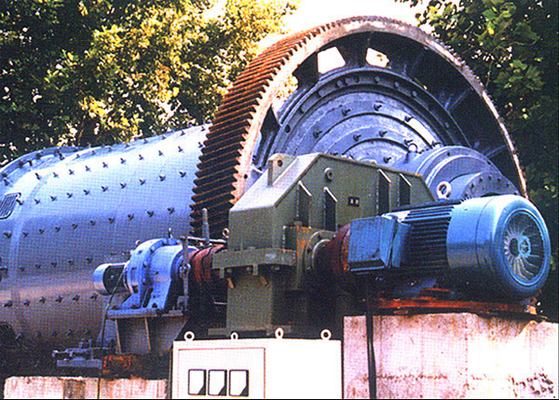

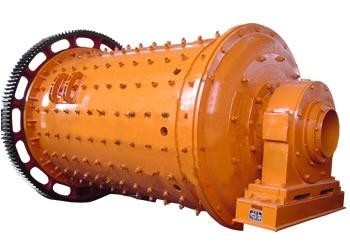

spiegazione stridente della foto del mulino 5.Ore
