Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Mulino di Raymond | Circostanza: | Nuovo |
|---|---|---|---|
| Tipo: | Mulino stridente del minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
| Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
| Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
| Evidenziare: | mulino della macinazione del minerale metallifero dell'alimentazione di 30mm,alimentazione Raymond Mill di 30mm,Raymond Mill For Purification |
||
Dispositivo di dimensione dell'alimentazione di Raymond Mill Ore Grinding Mill 30mm per purificazione
1. Struttura principale del mulino di Raymond
La struttura della macchina pricipalmente è composta di motore principale, di analizzatore, di fan, di filtro a ciclone dal prodotto finito, di filtro a ciclone fine dalla polvere e di presa d'aria. Fra loro, il motore principale consiste di una struttura, di una voluta della presa d'aria, di una lama, di un rullo di molatura, di un anello stridente e di una copertura.
2. Principio di funzionamento di mulino di Raymond
Nel lavorare, i materiali da polverizzare sono inseriti nella macchina dal dosatore dal lato della copertura di macchina e contano sul dispositivo di alimentazione stridente sospeso sulla struttura del fiore della prugna della macchina principale per girare intorno all'asse verticale ed allo stesso tempo si girano, dovuto la forza centrifuga durante la rotazione, il rullo di molatura oscilla esternamente e stampe contro l'anello stridente, di modo che la pala scava sul materiale e lo invia fra il rullo di molatura e l'anello stridente.
parametri tecnici stridenti del mulino 3.Ore
| Modello del mulino di Raymond e parametri tecnici | ||||||
| modello | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| parametro | ||||||
| Dimensione delle particelle dell'alimentazione (millimetri) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| Dimensione delle particelle finita (millimetri) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
| Produzione dello spostamento di finezza materiale differente (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
| Velocità centrale dell'asse (r/min) | 82 | 105 | 130 | 160 | 180 | 280 |
| Diametro stridente dell'anello (millimetri) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
| Diametro del rullo (millimetri) | 450 | 410 | 320 | 260 | 210 | 140 |
| Altezza del rullo (millimetri) | 250 | 190 | 160 | 150 | 150 | 100 |
| motore ospite | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| Motore del ventilatore | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| Motore dell'analizzatore | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. Procedura di selezione del vento del mulino di Raymond
Dopo che il materiale è frantumato, il fan soffia il vento nell'intelaiatura principale per fare scoppiare la polvere, che è ordinata dall'analizzatore disposto sopra la camera stridente. Il materiale con le eccessive cadute di finezza nella camera stridente per riaffilare. Entra nel collettore del ciclone con il flusso del vento ed è scaricata attraverso lo sbocco della polvere dopo la raccolta, che è il prodotto finito. Il flusso d'aria è restituito al fan tramite il tubo di aria di ritorno all'estremità superiore di grande collettore del ciclone. Il passaggio per l'aria sta circolando e flussi sotto pressione negativa. Il volume di aria aumentato del passaggio per l'aria di circolazione è scaricato tramite il tubo di scarico fra il fan ed il motore principale ed entra nella piccola raccolta del ciclone. dispositivo per purificazione.

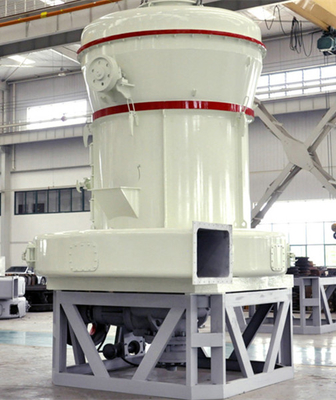

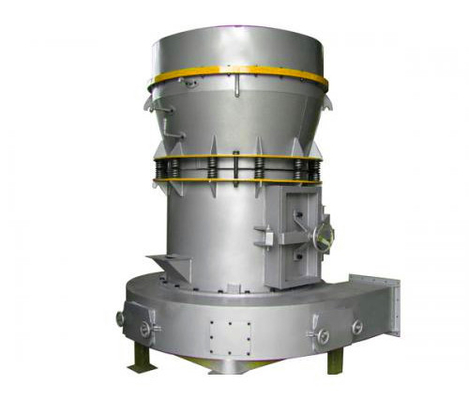

spiegazione stridente della foto del mulino 5.Ore
