| Nome di prodotto: | Laminatoio per tubi | Circostanza: | Nuovo |
|---|---|---|---|
| Tipo: | Mulino stridente del minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
| Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
| Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
| Peso: | 92-485t | Potere: | 570-4200kw |
| Evidenziare: | Mulino della macinazione del minerale metallifero del laminatoio per tubi,Mulino asincrono della macinazione del minerale metallifero del motore,Controllo stridente dello SpA del mulino del minerale metallifero |
||
Laminatoio per tubi stridente del mulino del minerale metallifero
1. Caratteristiche tecniche del mulino (mulino stridente del minerale metallifero)
(1) le forme della trasmissione usate dal mulino del tamburo includono l'opuscolo del bordo, l'azionamento concentrare, l'azionamento ingranante multipunto del bordo, ecc.; le forme dell'azionamento includono il motore + il riduttore + il pignone asincroni + grande ingranaggio ed il motore sincrono + la frizione + il pignone di aria + grande ingranaggio;
(2) generalmente, il metodo di sostegno di cuscinetti di pressione statica e dinamica ad entrambe l'estremità sono adottati e 1200 una linea autolineante completamente inclusa il contatto “il tipo” cuscinetto dell'attuatore è usata. Supporto completo di pressione statica;
(3) il grande ingranaggio aperto è progettato secondo la norma americana di AGMA, fornita di copertura sigillata ed affidabile dell'ingranaggio e fornito di uno spruzzo automatico della glicerina che lubrifica il dispositivo;
(4) il cilindro è la parte fondamentale del mulino e un computer è utilizzato per effettuare l'analisi agli'elementi finiti per assicurare l'affidabilità del suo uso;
(5) i grandi e mulini di medie dimensioni sono forniti di dispositivi lenti dell'azionamento;
(6) i grandi e mulini di medie dimensioni sono forniti delle stazioni di lubrificazione di alta e pressione bassa;
(7) il controllo ed il sistema di protezione adotta il controllo dello SpA.
2. Introduzione di base del laminatoio per tubi (mulino stridente del minerale metallifero)
Il laminatoio per tubi è destinato per approfittare dei vantaggi e degli svantaggi del sistema stridente di aperto flusso ed ha apportato i miglioramenti significativi al mulino a palle tradizionale. L'uscita della macchina notevolmente è stata migliorata e la finezza della polvere e l'area specifica sono aumentato, realizzando l'alto rendimento e l'alta finezza e fornendo un nuovo tipo di attrezzatura stridente per la produzione di cemento di prima scelta.
Il laminatoio per tubi di Luokuang regola il livello materiale di ogni recipiente con il suo bordo combinato unico della divisione ed il bordo della griglia di scarico, aumenta il volume di ventilazione e migliora i termini dentro il mulino; allo stesso tempo, adotta un nuovo tipo di bordo del rivestimento, regola la velocità del mulino ed ottimizza la progettazione dell'ingranaggio ed i parametri di lubrificazione del cespuglio sopportante sono migliorati, la stabilità ed il tempo di impiego correnti del mulino sono aumentati e l'efficienza stridente è migliorata.
Nella circostanza che altri parametri rimangono immutati, l'uscita per unità è aumentata di 20% ed il consumo di energia per prodotto dell'unità è diminuito da 10-12%; nel aperto flusso che frantuma, l'area specifica di cemento può raggiungere 320m2/kg.
3. Caratteristiche tecniche del laminatoio per tubi di Luokuang (mulino stridente del minerale metallifero)
(1) forma della trasmissione: trasmissione concentrare e trasmissione del bordo (trasmissione compresa del bordo sotto forma di ingranare multipunto). I grandi e mulini di medie dimensioni sono forniti degli azionamenti lenti.
(2) il modo di sostegno del mulino: tipo sopportante principale, doppio tipo scorrevole della scarpa e tipo ibrido (un cuscinetto principale ad un'estremità e ad un'estremità che fanno scorrere scarpa). Sopportare i cespugli e sostenere i cuscinetti sono elaborati dalle macchine utensili di CNC. Tutti e tre i supporti sono forniti di alta e pressione bassa che lubrifica i dispositivi.
(3) parte rotatoria: il corpo del cilindro è saldato automaticamente, la cucitura della saldatura è ispezione ultrasonica di 100%, il corpo del cilindro è temprato complessivamente dopo la saldatura e lo sforzo di saldatura completamente si elimina; il corpo del cilindro è elaborato da una grande macchina speciale contemporaneamente, che efficacemente assicura i collettori ad anello ad entrambe l'estremità. (coaxiality del cuscinetto principale), di modo che l'attrezzatura può funzionare uniformemente.
(4) alimentando e scaricando dispositivo: Ci sono guarnizioni speciali con i giunti dinamici e statici quali l'albero cavo o il collegamento della trasmissione per assicurarsi che non coli il petrolio o la cenere.
(5) controllo di sistema: L'intero sistema del mulino è controllato dallo SpA, che può realizzare l'ispezione della temperatura e rilevazione di vibrazione del dispositivo di sostegno del mulino e tutti i cuscinetti ed olio lubrificante del riduttore e può realizzare il controllo unito del computer con la sala di controllo centrale.
Parametri tecnici stridenti del mulino del minerale metallifero
| Modello | RPM (r/min) | Dimensione dell'alimentazione (millimetri) | Capacità (t/h) | Caricamento abrasivo del corpo (t) | Motore principale | Rallentatore principale | Peso (t) | |||
| Modello | Potere (chilowatt) | RPM (r.p.m) | Modello | Rapporto di velocità | ||||||
| φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
| φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
| φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
| φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
| φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
| φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
| φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
| φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
| φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
| φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
| φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
| φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |

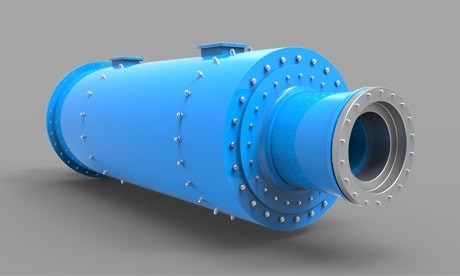

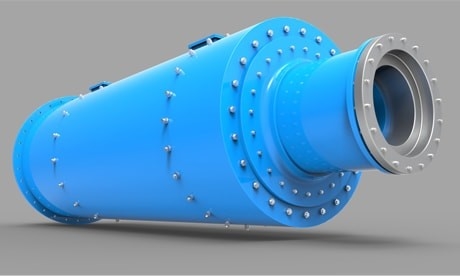

Spiegazione stridente della foto del mulino del minerale metallifero
