Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Mulino a palle d'acciaio | Circostanza: | Nuovo |
|---|---|---|---|
| Tipo: | Mulino stridente del minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
| Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
| Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
| Peso: | 23000-252000kg | Potere: | 75-2000kw |
| Evidenziare: | Mulino a palle d'acciaio 50TPH,Motore asincrono del mulino a palle d'acciaio,Molatura della sfera d'acciaio 50TPH |
||
Norma asincrona di controllo AGMA dello SpA del motore del mulino a palle del minerale metallifero del mulino d'acciaio della macinazione
Ⅰ. Introduzione del mulino a palle d'acciaio
Il mulino del carbone della sfera d'acciaio è l'attrezzatura principale del sistema della preparazione della polvere del carbone nella centrale elettrica termica. Allo stesso tempo, è inoltre adatto a polverizzare i sistemi quali industria del cemento, l'industria metallurgica, l'industria chimica, l'industria dello zucchero, ecc. È ampiamente usato per schiacciare il carbone di varia durezza. La sua funzione è di asciugare, schiacciare e frantumare il carbone di determinata dimensione in carbone polverizzato per combustione della caldaia. I mulini del carbone della sfera d'acciaio sono ampiamente usati dalle centrali elettriche termiche nel paese ed all'estero. Secondo le statistiche, i mulini del carbone della sfera d'acciaio rappresentano più di 60% di tutti i tipi di mulini del carbone in centrali elettriche domestiche.
Il mulino del carbone è un genere di mulino a palle. Introduzione del carbon fossile del mulino del carbone della sfera d'acciaio.
Ⅱ. Principio di funzionamento di mulino del carbone della sfera d'acciaio
Il mulino del carbone è una macchina per schiacciare e la molatura del carbone nel carbone polverizzato ed è un'attrezzatura ausiliaria importante per la fornace del carbone polverizzato. Il processo stridente del carbone è il processo in cui il carbone è rotto su e la sua area è aumentata continuamente. Il carbone è frantumato in carbone polverizzato in un mulino del carbone, pricipalmente schiacciando, schiacciando e polverizzando. I mulini del carbone possono essere divisi nei mulini a bassa velocità del carbone, nei mulini a velocità media del carbone e nei mulini ad alta velocità del carbone secondo la velocità di rotazione delle parti mobili della carbone-macinazione.
Ⅲ. Uso del mulino del carbone della sfera d'acciaio
I mulini del carbone/mulini del carbone sono ampiamente usati in cemento, prodotti del silicato, ceramica di arricchimento e di vetro dei fertilizzanti, del metallo ferroso e non ferroso dei nuovi materiali da costruzione, dei materiali refrattari, ed altre industrie di produzione asciugare i vari minerali metalliferi ed altri materiali grindable. o macinazione bagnata.
Ⅳ. Le caratteristiche tecniche del mulino sono:
(1) le forme della trasmissione usate dal mulino del tamburo includono l'opuscolo del bordo, l'azionamento concentrare, l'azionamento ingranante multipunto del bordo, ecc.; le forme dell'azionamento includono il motore + il riduttore + il pignone asincroni + grande ingranaggio ed il motore sincrono + la frizione + il pignone di aria + grande ingranaggio;
(2) generalmente, il metodo di sostegno di cuscinetti di pressione statica e dinamica ad entrambe l'estremità sono adottati e 1200 una linea autolineante completamente inclusa il contatto “il tipo” cuscinetto dell'attuatore è usata. Supporto completo di pressione statica;
(3) il grande ingranaggio aperto è progettato secondo la norma di AGMA, fornita di copertura sigillata ed affidabile dell'ingranaggio e fornito di dispositivo automatico di lubrificazione dello spruzzo della glicerina;
(4) il cilindro è la parte fondamentale del mulino e un computer è utilizzato per effettuare l'analisi agli'elementi finiti per assicurare l'affidabilità del suo uso;
(5) i grandi e mulini di medie dimensioni sono forniti di dispositivi lenti dell'azionamento;
(6) i grandi e mulini di medie dimensioni sono forniti delle stazioni di lubrificazione di alta e pressione bassa;
(7) il controllo ed il sistema di protezione adotta il controllo dello SpA.
Parametri tecnici stridenti del mulino del minerale metallifero
| Modello | Dimensione del cilindro (millimetri) | Velocità del cilindro (r/min) | Carico della palla (t) |
Dimensione dell'alimentazione (millimetro) |
Capacità (t/h) |
Potere (chilowatt) |
Dimensione (millimetro) |
Peso (chilogrammi) | |
| Diametro | Lunghezza | ||||||||
| DTM1722 | 1700 | 2200 | 24,5 | 5 | ≤25 | 2-3 | 75 | 6685×3500×3000 | 23000 |
| DTM1725 | 1700 | 2500 | 24,5 | 7,5 | ≤25 | 3-5 | 90 | 7026×3745×3295 | 24600 |
| DTM2126 | 2100 | 2600 | 22,81 | 10 | ≤25 | 4-6 | 160 | 7891×4930×3800 | 35000 |
| DTM2133 | 2100 | 3300 | 22,81 | 13 | ≤25 | 4.5-6.5 | 210 | 8691×4930×3800 | 38000 |
| DTM2137 | 2100 | 3700 | 22,81 | 17 | ≤25 | 5.2-7.1 | 210 | 9110×4930×3800 | 40000 |
| DTM2226 | 2200 | 2600 | 22 | 10 | ≤25 | 4.4-6.6 | 160-180 | 7070×4980×3400 | 37400 |
| DTM2230 | 2200 | 3000 | 22 | 12 | ≤25 | 4.7-7.0 | 180 | 8450×4980×3400 | 38800 |
| DTM2233 | 2200 | 3300 | 22 | 14 | ≤25 | 5-7.4 | 210 | 8850×4980×3400 | 41000 |
| DTM2238 | 2200 | 3800 | 22 | 16 | ≤25 | 6-8 | 210-250 | 9450×4980×3400 | 43600 |
| DTM2244 | 2200 | 4400 | 22 | 18 | ≤25 | 8-9 | 250-280 | 10500×5340×4300 | 45143 |
| DTM2247 | 2200 | 4700 | 22 | 22 | ≤25 | 10-13.8 | -280 | 11000×5340×4300 | 48800 |
| DTM2532 | 2500 | 3200 | 20,3 | 18 | ≤25 | 6.5-7.5 | 250-280 | 9810×5450×4194 | 50780 |
| DTM2536 | 2500 | 3600 | 20,3 | 20 | ≤25 | 7.5-8.5 | 310 | 10210×5450×4194 | 54900 |
| DTM2539 | 2500 | 3900 | 20,3 | 22 | ≤25 | 8.6-10 | 320 | 11000×5450×4194 | 59000 |
| DTM2935 | 2900 | 3500 | 19,1 | 22 | ≤25 | 11-12 | 380 | 10715×6355×4846 | 71000 |
| DTM2941 | 2900 | 4100 | 19,1 | 30 | ≤25 | 11.8-14 | 475 | 11522×6355×4846 | 75000 |
| DTM2947 | 2900 | 4700 | 19,1 | 35 | ≤25 | 13-16.4 | 570 | 12195×6355×4846 | 81000 |
| DTM3247 | 3200 | 4700 | 18,4 | 44 | ≤25 | 20 | 630 | 12600×7201×5435 | 120000 |
| DTM3258 | 3200 | 5800 | 18,4 | 55 | ≤25 | 25 | 800 | 14143×7201×5435 | 135000 |
| DTM3560 | 3500 | 6000 | 17,57 | 64 | ≤25 | 30 | 1000 | 14460×8451×5435 | 175000 |
| DTM3570 | 3500 | 7000 | 17,57 | 75 | ≤25 | 35 | 1200 | 15460×8451×5435 | 182000 |
| DTM3872 | 3800 | 7200 | 16,54 | 90 | ≤25 | 42 | 1700 | 16730×9249×5900 | 240000 |
| DTM3883 | 3800 | 8300 | 16,54 | 95 | ≤25 | 50 | 2000 | 17820×10169×5900 | 252000 |

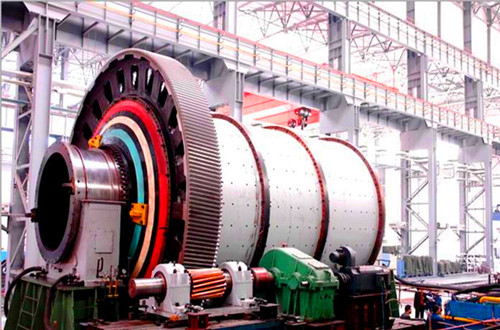

Spiegazione stridente della foto del mulino del minerale metallifero
