| nome di prodotto: | L'aria ha spazzato il mulino del carbone | Circostanza: | NUOVO |
|---|---|---|---|
| Tipo: | Mulino stridente del minerale metallifero | Applicazione: | pietre e materiali alla rinfusa |
| Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
| Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
| Peso: | 36-215t | Potere: | 250-1400kw |
Mulino del carbone spazzato aria del mulino della macinazione del minerale metallifero
Ⅰ. Caratteristiche tecniche del mulino aero-spazzato del carbone (mulino stridente del minerale metallifero)
(1) le forme della trasmissione usate dal mulino del tamburo includono l'opuscolo del bordo, l'azionamento concentrare, l'azionamento ingranante multipunto del bordo, ecc.; le forme dell'azionamento includono il motore + il riduttore + il pignone asincroni + grande ingranaggio ed il motore sincrono + la frizione + il pignone di aria + grande ingranaggio;
(2) generalmente, il metodo di sostegno di cuscinetti di pressione statica e dinamica ad entrambe l'estremità sono adottati e 1200 una linea autolineante completamente inclusa il contatto “il tipo” cuscinetto dell'attuatore è usata. Supporto completo di pressione statica;
(3) il grande ingranaggio aperto è fornito di copertura sigillata ed affidabile dell'ingranaggio ed è fornito di uno spruzzo automatico della glicerina che lubrifica il dispositivo;
(4) il cilindro è la parte fondamentale del mulino e un computer è utilizzato per effettuare l'analisi agli'elementi finiti per assicurare l'affidabilità del suo uso;
(5) i grandi e mulini di medie dimensioni sono forniti di dispositivi lenti dell'azionamento;
(6) i grandi e mulini di medie dimensioni sono forniti delle stazioni di lubrificazione di alta e pressione bassa;
(7) il controllo ed il sistema di protezione adotta il controllo dello SpA.
Ⅱ. Specificazione e significato del mulino aero-spazzato del carbone (mulino stridente del minerale metallifero)
φ4×8+3.5m = diametro interno della lunghezza cylinder×effective di cylinder+length di essiccamento del recipiente
Ⅲ. Processo di sviluppo del mulino aero-spazzato del carbone (mulino stridente del minerale metallifero)
Dal φ2.2m passato, φ2.8m, φ3m, φ3.2m, ecc., alla capacità attuale dell'attrezzatura di φ3.8m, di φ4m, ecc. da 500t/d, 700t/d, 1000t/d, 2500t/d, 5000t/d, 6000t/d.
Ⅳ. Principio di funzionamento di mulino aero-spazzato del carbone (mulino stridente del minerale metallifero)
Il carbone crudo è inserito nel recipiente di secchezza del mulino dal corridore del dispositivo d'alimentazione e l'aria calda con una temperatura di ℃ circa 350 inoltre entra nel mulino tramite il tubo della presa d'aria per asciugare il carbone crudo ed il carbone secco entra nel mulino stridente attraverso il bordo che della divisione il silo è schiacciato nell'ambito dell'impatto e della molatura del corpo stridente (sfera d'acciaio). Allo stesso tempo, il gas costituito dall'aspiratore speciale porterà la polvere del carbone polverizzato dal mulino tramite il dispositivo di scarico.
Parametri tecnici stridenti del mulino del minerale metallifero
| Specifiche (lunghezza del × del diametro) | Velocità girante (r/min) |
Dimensione dell'alimentazione (millimetri) | Capacità (t/h) | Caricamento abrasivo del corpo (t) |
Motore principale | Rallentatore principale | Peso (t) |
|||
| Modello | Potere (chilowatt) | Velocità girante (r/min) | Modello | Rapporto di velocità | ||||||
| φ2.2×4.4 | 22,4 | ≤25 | 8~9t/h | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6,3 | 36,7 |
| φ2.2×5.8 | 22,4 | ≤25 | 5.5~7 | 23.5~25 | Y4005-8 | 280 | 750 | ZD70-10 | 5,6 | 45 |
| φ2.4×4.75 | 21,2 | ≤25 | 14 | 22~24 | YR4501-8 | 315 | 740 | ZD60-8 | 4,5 | 49 |
| φ2.4×4+2 | 20,2 | ≤25 | 10~11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4,5 | 60 |
| φ2.4×4.5+2 | 20,2 | ≤25 | 10~12 | 20,8 | YRKK500-8 | 280 | 740 | JDX45 | 4,5 | 68 |
| φ2.6× (5.25+2.25) | 19,7 | ≤25 | 9~10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4,5 | 87,4 |
| φ2.8× (5+3) | 18,7 | ≤25 | 13~13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4,5 | 102 |
| φ2.9×4.7 | 19,1 | ≤25 | 14~19 | 34,4 | YR560-8 | 500 | 743 | MBY560 | 5,6 | 79 |
| φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49,5 |
| φ3× (6.5+2.5) | 18,3 | ≤25 | 17~19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
| φ3.2×4.8 | 16,7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
| φ3.2× (6.5+2) | 16,9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
| φ3.5×8 | 17,2 | ≤25 | 55~60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6,3 | 182 |
| φ3.8× (7.75+3.5) | 16,7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5,6 | 215 |

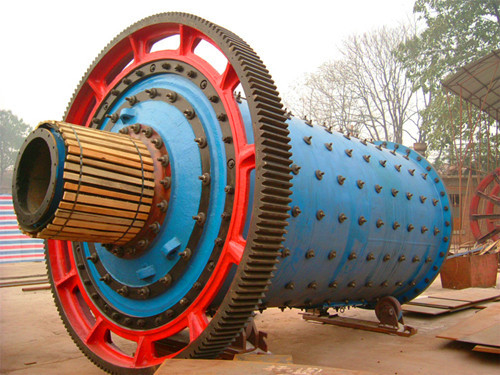

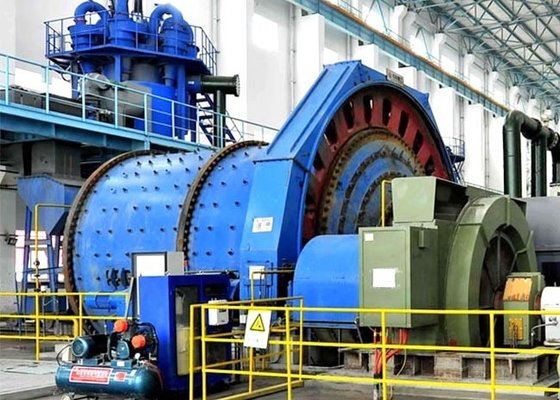

Spiegazione stridente della foto del mulino del minerale metallifero
