| Nome di prodotto: | Rod Mill | Circostanza: | Nuovo |
|---|---|---|---|
| Tipo: | Mulino stridente del minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
| Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
| Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
| Peso: | 20-175t | Potere: | 75-1400kw |
Mulino stridente Rod Mill del minerale metallifero
Ⅰ. Introduzione di base del mulino a barre (mulino stridente del minerale metallifero)
La società può fornire i mulini a barre di vari specifiche e modelli inferiore a 8m di diametro. I mulini a barre possono essere utilizzati per macinazione primaria in sabbia di pietra artificiale, nell'elaborazione minerale, nell'industria chimica, nella energia elettrica ed in altre industrie.
Il mulino a barre di Ф4.3×6m è un mulino a barre su grande scala utilizzato nell'industria chimica del carbone e nell'industria dei residui dell'carbone-acqua. Questo insieme del mulino a barre di attrezzatura efficacemente utilizza i metodi di progettazione moderni quali progettazione assistita da elaboratore, analisi agli'elementi finiti e progettazione dell'ottimizzazione.
In termini di mulini a barre bagnati, molte società chimiche domestiche hanno fabbricato e mulini a barre messi a punto.
Contando sul progetto di gassificazione del carbone, acceleri lo sviluppo del mercato e la promozione del mulino a barre di progetto Φ 4.7×6m di seguito (processo bagnato).
Il mulino a barre è una serie di mulini su grande scala di Luokuang.
Ⅱ. Specifiche e modelli di Rod Mills a Luoyang (mulino stridente del minerale metallifero)
(1) mulino a barre: varie specifiche con le varie configurazioni che variano da φ1.5x3.0 a φ3.5x5.8m e ad un efficace volume di 4,6 a 60.7m3;
(2) mulino a barre dei residui dell'acqua del carbone: utilizzato per la preparazione dei residui dell'acqua del carbone per produzione del gas di Texaco nell'industria chimica. Le varie specifiche con le varie configurazioni che variano da φ3.2x4.5 a φ4.0x6.7m e l'efficace volume massimo sono 77.6m3;
Ⅲ. Caratteristiche tecniche del mulino a barre (mulino stridente del minerale metallifero)
(1) le forme della trasmissione usate dal mulino del tamburo includono l'opuscolo del bordo, l'azionamento concentrare, l'azionamento ingranante multipunto del bordo, ecc.; le forme dell'azionamento includono il motore + il riduttore + il pignone asincroni + grande ingranaggio ed il motore sincrono + la frizione + il pignone di aria + grande ingranaggio;
(2) generalmente, il metodo di sostegno di cuscinetti di pressione statica e dinamica ad entrambe l'estremità sono adottati e 1200 una linea autolineante completamente inclusa il contatto “il tipo” cuscinetto dell'attuatore è usata. Supporto completo di pressione statica;
(3) il grande ingranaggio aperto è progettato secondo la norma americana di AGMA, fornita di copertura sigillata ed affidabile dell'ingranaggio e fornito di uno spruzzo automatico della glicerina che lubrifica il dispositivo;
(4) il cilindro è la parte fondamentale del mulino e un computer è utilizzato per effettuare l'analisi agli'elementi finiti per assicurare l'affidabilità del suo uso;
(5) i grandi e mulini di medie dimensioni sono forniti di dispositivi lenti dell'azionamento;
(6) i grandi e mulini di medie dimensioni sono forniti delle stazioni di lubrificazione di alta e pressione bassa;
(7) il controllo ed il sistema di protezione adotta il controllo dello SpA.
Parametri tecnici stridenti del mulino del minerale metallifero
| Modello | Diametro del cilindro (millimetro) |
Lunghezza del cilindro (millimetro) |
Efficace volume (³ di m.) |
Velocità del mulino (r/min) |
Caricamento abrasivo del corpo (t) | Metodo di trasferimento | Motore elettrico |
Dimensioni (L×W×H) |
Peso (t) |
|
| Potere (chilowatt) |
Velocità girante (r/min) |
|||||||||
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | bordo | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5,8 | 20 | 10,2 | 90 | 980 | 7.6×3.5×3.1 | 40,4 | |
| MB21×30 | 2100 | 3000 | 8,8 | 19,4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | |
| MB21×36 | 2100 | 3600 | 10,8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52,5 | |
| MB24×30 | 2400 | 3000 | 11,8 | 18,2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | |
| MB27×36 | 2700 | 3600 | 18,8 | 17,5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | |
| MB30×40 | 3000 | 4000 | 25,9 | 16,2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | |
| MB32×45 | 3200 | 4500 | 33 | 15,5 | 56 | 630 | 167 | 16×8×5.6 | 111,5 | |
| MB32×48 | 3200 | 4800 | 34 | 15,5 | 60 | 710 | 740 | 12×7×6 | 121,2 | |
| MB36×54 | 3600 | 5400 | 50 | 14,5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | |
| MB38×52 | 3800 | 4200 | 54,1 | 14,2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | |
| MB38×58 | 3800 | 5800 | 60,3 | 14,2 | 112,2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | |
| MB40×60 | 4000 | 6000 | 70 | 14,0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 | |

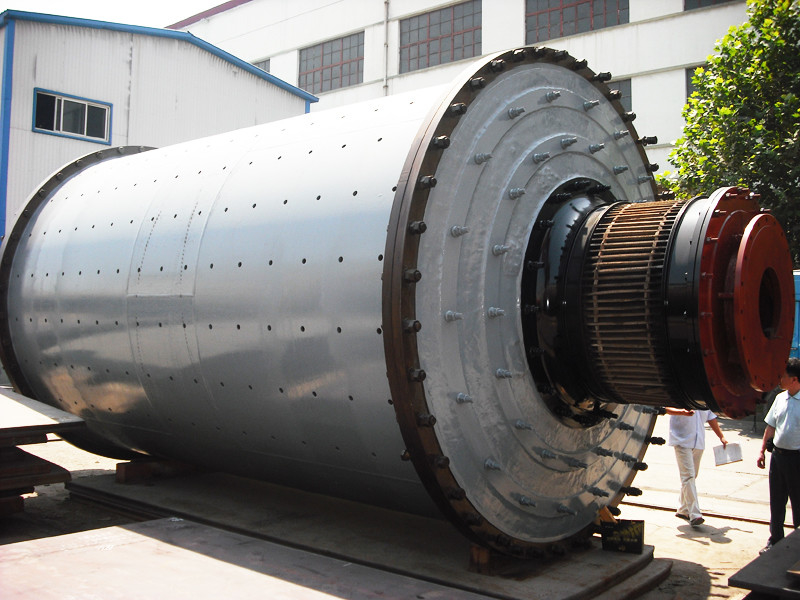

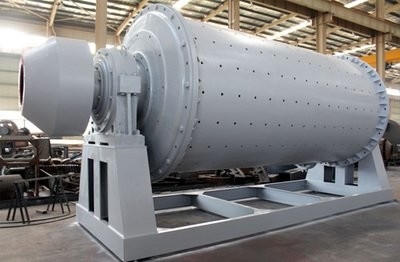

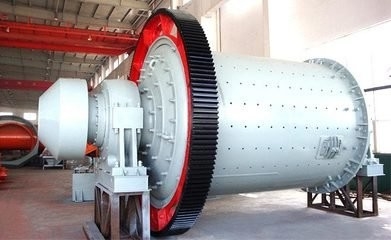

Spiegazione stridente della foto del mulino del minerale metallifero
