Nome: | Ruota del fermo del forno rotante | Elaborazione di materiale: | Forgia, fondere, saldante |
---|---|---|---|
Peso/unità: | 100 - 60 000kg | Trattamento termico: | Tempera, normalizzantesi, Q&T, |
Tolleranza lavorante: | Massimo 0.01mm | Tipo: | Colate e pezzi fucinati |
Usato: | Accessori del forno rotante | Garanzia: | 12 mesi |
Evidenziare: | Ruota fondente del fermo del forno rotante,Forgia della ruota del fermo del forno rotante,Ruota del fermo del forno della macchina d'estrazione |

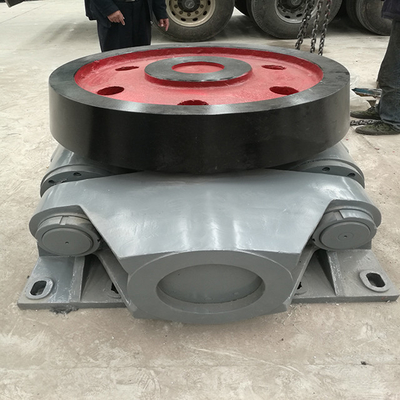

Ruota del fermo del forno rotante e colate e pezzi fucinati per la macchina d'estrazione
1. Descrizione di prodotto della ruota del fermo delle colate e dei pezzi fucinati del forno rotante
La ruota di conservazione idraulica è utilizzata per controllare il movimento assiale del corpo del forno rotante, di modo che la cinghia della ruota e la ruota sostenente possono essere indossate uniformemente sul di grande ampiezza, ma anche assicurare la rettitudine della linea centrale del corpo del forno, di modo che la dimensione dell'ingranaggio che ingrana bene, riduca il consumo di energia.
2. Analisi delle ragioni per il guasto delle colate e dei pezzi fucinati della ruota del fermo
Sebbene non ci sia grande errore nel circuito idraulico, il trattamento difficile può anche causare stufa la riduzione di produzione e di arresto. Analisi delle ragioni per il guasto del sistema idraulico della ruota in forno rotante:
(1) la ruota di conservazione è installata impropriamente ed il contatto di superficie è povero
Nell'installare la ruota di conservazione, la linea centrale della ruota di conservazione è richiesta per coincidere con la linea centrale longitudinale del corpo del forno; Soltanto in questo modo, l'attrito volvente puro fra la cinghia della ruota e la superficie di conservazione della ruota è ideale. Una volta che la linea centrale della ruota di conservazione devia notevolmente dalla linea centrale longitudinale del corpo del forno, la forza di attrito nelle direzioni ascendenti e discendenti sarà generata sulla superficie della ruota di conservazione, con conseguente spostamento della ruota di conservazione, frattura del bullone superiore della ghiandola nell'ambito di eccessivo sforzo, o persino guasto di intera ruota di conservazione. Quando la ruota di conservazione è vicina alla direzione rotatoria del corpo del forno, la rotazione della cinghia della ruota produrrà l'attrito discendente sulla superficie della ruota di conservazione, di modo che la spinta che sopporta al fondo è sovraccaricata e viene a mancare.
Forno rotante, d'altra parte, solitamente un certo pendio quando i requisiti dell'installazione, in modo dalla base di ruota idraulica dell'ingranaggio inoltre hanno l'angolo corrispondente dell'installazione, tale ruota di ingranaggio e cuoio di cinghia sulla direzione di altezza del contatto da raggiungere più di 90% e la deviazione di angolo è una volta più grande, la superficie di contatto comparirà soltanto nel superiore o più basso sia meno di 50% dell'area, colpente così distanza di piegamento dell'asse; La coppia di torsione ed altri stati di sforzo causano il guasto dell'asse; La cinghia della ruota e la superficie di conservazione della ruota dovuto l'elaborazione o l'usura irregolare causeranno cattivo ingranare, con conseguente danneggiamento di impatto dell'asse.
(2) i bulloni della piastra di appoggio sono troppo piccoli
Generalmente nella progettazione della ruota di conservazione sono considerati di calcolare e controllare la forza della ruota di conservazione e del gruppo di collegamento del bullone della base di appoggio, ma possono trascurare il tirafondo della base di appoggio controllanti o il fattore di sicurezza è piccolo.
3. Misure di protezione dell'errore per l'idraulico di conservazione della ruota delle colate e dei pezzi fucinati del forno rotante
Per evitare in futuro i simili problemi, abbiamo approntato le misure corrispondenti della protezione basate sull'analisi di cui sopra:
(1) migliora la struttura irragionevole attuale o le parti nascoste;
(2) la gestione rigorosa dell'attrezzatura, migliora e raffina le specifiche fattibili dell'operazione per l'implementazione di vari progetti;
(3) nella manutenzione sul campo, l'instituto della gestione dovrebbe quantificare rigorosamente i requisiti tecnici e gli indicatori dell'installazione e l'unità della costruzione dovrebbe prendere accordi dettagliati per la possibilità del piano di operazione secondo i requisiti;
(4) assicura che tutti i dati comuni di ispezione per rispondere ai requisiti ed alle specifiche;
(5) assicura i punti chiave di controllo di qualità quali interferenza della misura del foro dell'asse, le proprietà meccaniche complete dell'asse e la durezza della superficie del disco di ruota;
(6) il controllo se ogni bullone raggiunge l'indice richiesto del grado di forza, la prestazione dell'anello sigillante è all'altezza dello standard ed altri dettagli;
(7) rinforza l'addestramento tecnico per i lavoratori, fa un buon lavoro nell'ispezione e nella manutenzione quotidiane del punto e riferisce tutti i problemi a tempo.
4.Parameters dell'idro-ammortizzatore delle colate e dei pezzi fucinati del forno rotante
Norma materiale | GB, EN, BACCANO, ASTM, GOST, JIS, ISO |
Elaborazione di materiale | Forgia, fondere, saldante |
Trattamento termico | Tempera, normalizzantesi, Q&T, indurimento di induzione |
Tolleranza lavorante | Massimo 0.01mm |
Rugosità lavorante | Max. Ra 0,4 |
Modulo dell'ingranaggio | 8-60 |
Accuratezza dei denti | Max. ISO Grade 5 |
Peso/unità | 100 - 60 000kgs |
Applicazione | Estrazione mineraria, cemento, costruzione, prodotto chimico, trivellazione petrolifera, acciaieria, Sugar Mill e centrale elettrica |
Certificazione | Iso 9001 |
