Nome di prodotto: | Frantoio idraulico del cono | Applicazione: | estrazione mineraria e costruzione |
---|---|---|---|
Tipo del motore: | Motore a corrente alternata | Potere del motore (chilowatt): | 130-400 |
Capacità (t/h): | 200-815 | Garanzia: | 12 mesi |
Dimensione dell'alimentazione (millimetri): | 500-1600 | Dimensione di scarico (millimetri): | 100-170 |
Capacità (t/h): | 140-2100 | Porto: | Shanghai, Qingdao, Tientsin |
Evidenziare: | Frantoio rotatorio del cono di PXZ PXQ,Frantoio rotatorio schiacciante grezzo del cono,Frantoio rotatorio della mandibola di PXZ PXQ |
Frantoio rotatorio idraulico della macchina del frantoio per pietre
I. Overview del frantoio rotatorio idraulico (macchina del frantoio per pietre).
Il frantoio rotatorio idraulico è ampiamente usato nella metallurgia, nei materiali da costruzione, nel prodotto chimico e nelle industrie dell'idropotenza. È uno dell'attrezzatura principale per schiacciare grezzo dei minerali metalliferi o delle rocce, caratterizzante il grande rapporto schiacciante, l'alta capacità di produzione e la dimensione uniforme del prodotto. I frantoi rotatori da PXZ 0506 a PXZ 1623 hanno formato una serie con le specifiche complete, la prestazione affidabile, il buon funzionamento ed il consumo di energia basso. I frantoi rotatori idraulici sono disponibili in due serie, PXZ (resistente) e PXQ (di bassa potenza), di cui la serie di PXZ è usata per schiacciare i vari materiali del medium o sopra durezza media; La serie di PXQ è usata per schiacciare i vari materiali del medium o sotto durezza media.
II. struttura del frantoio rotatorio idraulico (macchina del frantoio per pietre).
Il frantoio rotatorio idraulico è composto di trasmissione, il sedile, manica eccentrica, schiacciante la lubrificazione a olio elettrica ed a secco e sottile del cono, dell'ente medio della struttura, della trave incrociata, del motore primo, del cilindro dell'olio, di pressione idraulica, di scivolo. Il motore elettrico guida la manica eccentrica tramite la puleggia ed ingranaggi conici, quando la manica eccentrica gira, guida il cono schiacciante intorno al centro del frantoio in un moto rotatorio. Ciò induce la superficie del cono schiacciante a muoversi sempre più vicino alla superficie del cono fisso, di modo che il materiale inserito nella camera schiacciante è schiacciato continuamente tramite l'azione di spremuta e di piegamento. Il materiale schiacciato è scaricato dal fondo della camera schiacciante dal suo proprio peso.
Ⅲ. Principio di funzionamento di frantoio rotatorio idraulico (macchina del frantoio per pietre).
Il frantoio rotatorio idraulico è una macchina schiacciante che utilizza il movimento rotatorio del cono schiacciante nella cavità del cono delle coperture per schiacciare i minerali metalliferi o le rocce di vari hardnesses schiacciando, spaccando e piegando il materiale. L'estremità superiore dell'albero primario con il cono schiacciante è sostenuta in una boccola in mezzo alla trave incrociata e il più inferiore è disposto nel foro eccentrico della manica. Quando la boccola è girata, il cono fa un movimento rotatorio eccentrico intorno alla linea centrale della macchina, che rende l'azione schiacciante continua e quindi più efficiente di un frantoio a mascella.
Tavola di parametro rotatoria di serie del frantoio della macchina PXZ del frantoio per pietre:
Modello |
Dimensione dell'alimentazione (Millimetro) |
Dimensione di scarico (Millimetro) |
Dimensione massima dell'alimentazione (Millimetro) |
La gamma di adeguamento del porto di scarico (millimetri) | Capacità (T/h) |
Diametro inferiore del cono rotto (Millimetro) |
Motore principale | |||
Modello | Potere (chilowatt) |
Velocità girante (R/Min) |
Tensione (v) |
|||||||
PXZ 0506 | 500 | 60 | 420 | 60~75 | 140~170 | 1200 | JR128-10 | 130 | 585 | 380 |
PXZ 0710 | 700 | 100 | 580 | 100~130 | 310~400 | 1400 | JR136-8 JR128-8 |
145 155 |
730 | 3000 380 |
PXZ 0909 | 900 | 90 | 750 | 90~120 | 380~510 | 1650 | JR137-8 | 210 | 735 | 380 |
PXZ 0913 | 900 | 130 | 750 | 130~160 | 625~770 | 1650 | JR137-8 | 210 | 735 | 380 |
PXZ 0917 | 900 | 170 | 750 | 170~190 | 815~910 | 1650 | JR137-8 | 210 | 735 | 380 |
PXZ 1216 | 1200 | 160 | 1000 | 160~190 | 1250~1480 | 2000 | JRQ158-10 | 310 | 590 | 6000 |
PXZ 1221 | 1200 | 210 | 1000 | 210~230 | 1560~1720 | 2000 | JRQ158-10 | 310 | 590 | 6000 |
PXZ 1417 | 1400 | 170 | 1200 | 170~200 | 1750~2060 | 2200 | JRQ1510-10 | 430 400 |
590 | 3000 6000 |
PXZ 1422 | 1400 | 220 | 1200 | 210~230 | 2160~2370 | 2200 | JRQ1510-10 | 430 400 |
590 | 3000 6000 |
PXZ 1618 | 1600 | 180 | 1350 | 180~210 | 2400~2800 | 2500 | JRQ158-10 | 310 | 590 | 6000 |
PXZ 1623 | 1600 | 230 | 1350 | 210~240 | 2800~3200 | 2500 | JRQ158-10 | 310 | 590 | 6000 |

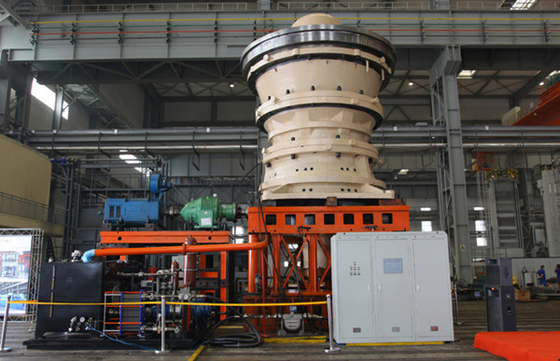

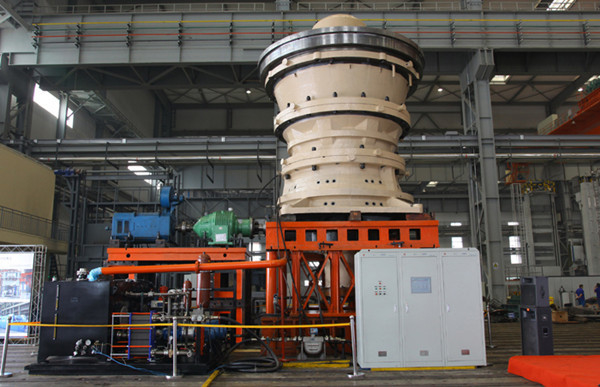

Spiegazione della foto della macchina del frantoio per pietre
