Dettagli:
Termini di pagamento e spedizione:
|
| Circostanza: | Nuovo | nome: | Mulino stridente della metropolitana |
|---|---|---|---|
| Giro del motore: | 740rpm | Potere del motore: | 570-4200 chilowatt |
| Modo dell'azionamento: | Bordo, centro | Dimensione dell'alimentazione: | ≤25mm |
| Garanzia: | 12 mesi | Classificazione: | Mulino stridente del minerale metallifero |
| Evidenziare: | Mulino estraente della macinazione del minerale metallifero,Mulino di tubo estraente della metropolitana,Mulino di tubo stridente della metropolitana del minerale metallifero |
||

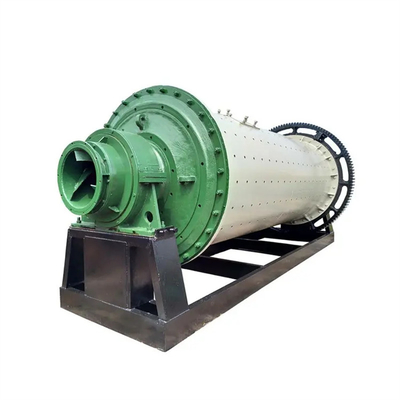

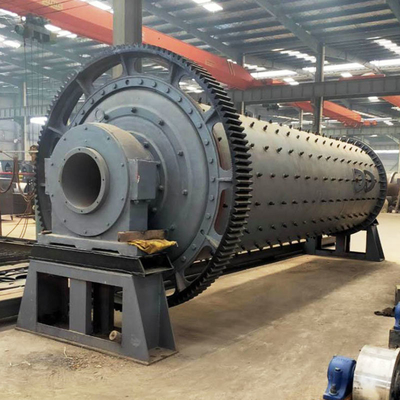

Mulino stridente estraente della metropolitana dell'attrezzatura del mulino del mulino della macinazione del minerale metallifero
1. Introduzione del mulino della macinazione del minerale metallifero del mulino della macinazione della metropolitana
Il mulino stridente della metropolitana è un'attrezzatura fine molto importante del mulino nell'industria moderna. La capacità di produzione di grande mulino della macinazione della metropolitana è molto alta. Il mulino stridente della metropolitana è ampiamente usato per cemento stridente e gli altra materiali in costruzione dei materiali, metallurgia, elaborazione minerale, energia elettrica e l'industria chimica. Il mulino della macinazione della metropolitana ha le caratteristiche di grande rapporto schiacciante, di grande capacità di produzione, di forte adattabilità ai materiali e della sostituzione facile delle parti consumate.
2. Caratteristiche tecniche del mulino della macinazione del minerale metallifero del laminatoio per tubi:
(1) forma della trasmissione: trasmissione concentrare e trasmissione del bordo (tipo ingranante multipunto compreso di trasmissione del bordo). Grande e mulino medio con azionamento lento.
(2) modo sostenente del mulino: tipo sopportante principale, doppi tipo scorrevole della scarpa e di tipo misto (un'estremità del cuscinetto principale, con un'estremità della scarpa scorrevole). Il cuscinetto ed il sostegno sono elaborati dalla macchina utensile di CNC. I tre supporti sono forniti di dispositivi di lubrificazione di alta e pressione bassa.
(3) parte rotatoria: il corpo del cilindro adotta la saldatura automatica, la cucitura della saldatura è ispezione ultrasonica di 100%, l'intera ricottura dopo la saldatura del corpo del cilindro, completamente elimina lo sforzo di saldatura; Il corpo del cilindro adotta una grande macchina utensile speciale per installare la carta che elabora, che efficacemente assicura il coaxiality dell'anello di contatto (cuscinetto principale) ad entrambe l'estremità, di modo che l'attrezzatura può funzionare uniformemente.
(4) alimentando e scaricando dispositivo: con il tubo di azionamento o dell'albero cavo e l'altro giunto statico e dinamico con una guarnizione speciale, non assicurare perdita dell'olio, nessuna perdita della cenere.
(5) controllo di sistema: l'intero sistema del mulino è controllato dallo SpA, che può realizzare l'ispezione della temperatura e la rilevazione di vibrazione di tutti i cuscinetti ed olio lubrificante del dispositivo e del riduttore sostenenti del mulino e può realizzare il controllo unito del computer con la sala di controllo centrale.
3. Parametri del prodotto del mulino della macinazione del minerale metallifero
Parametri del prodotto del laminatoio per tubi
| Spec. (lunghezza del × del diametro) | Rev (r/min) |
Dimensione dell'alimentazione (millimetri) | Capacità di produzione (t/h) | Carico dei media stridenti (t) |
Motore principale | Ingranaggio riducentesi principale | Peso (t) |
|||
| Tipo | potere (chilowatt) | Rev (r.p.m) | Tipo | rapporto di velocità | ||||||
| φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
| φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
| φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
| φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
| φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
| φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
| φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
| φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
| φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
| φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
| φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
| φ3.8×13 (Tipo sopportante principale) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3.8×13 (Facendo scorrere il tipo del bordo) |
17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.2×11 (Tipo sopportante principale) |
15,8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4.2×13 (Tipo sopportante principale) |
15,2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
| φ4.2×13 (Tipo sopportante principale) |
15,2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4.2×13 (Tipo concentrare di slittamento) |
15,2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
