Dettagli:
Termini di pagamento e spedizione:
|
| Circostanza: | Nuovo | Modello: | Mulino a palle del cemento Φ2.2×11 |
|---|---|---|---|
| Modo dell'azionamento: | Bordo, centro | Produzione (t/h): | 15-16 |
| Potere del motore (chilowatt): | 630 | Tensione (v): | 6000 |
| Classificazione: | Mulino stridente del minerale metallifero | Garanzia: | 12 mesi |
| Evidenziare: | mulino della macinazione del cemento 6000V,Mulino della macinazione del cemento di 16 TPH,Mulino della macinazione del cemento di 15 TPH |
||

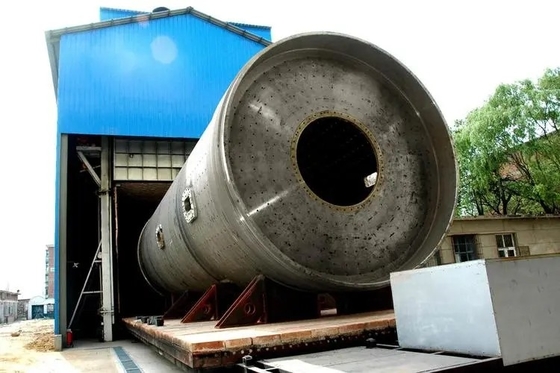

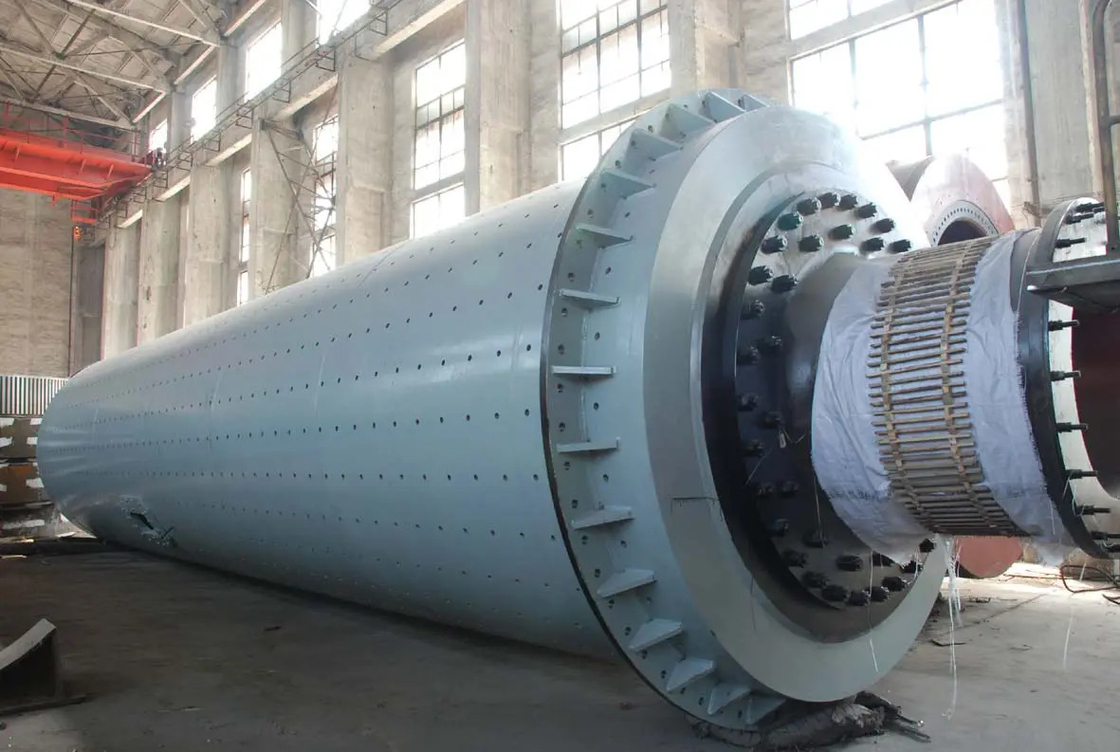

Mulino stridente del cemento del mulino a palle del cemento del mulino 6000V del minerale metallifero per estrazione mineraria
1. Le caratteristiche tecniche del mulino stridente del grande del cemento minerale metallifero del mulino
(1) le forme della trasmissione del mulino del tamburo sono alette di filatoio del bordo, trasmissione concentrare, trasmissione ingranante multipunto del bordo ed altri tipi di trasmissione; La forma movente è motore + riduttore + pignone asincroni + grande ingranaggio e motore sincrono + frizione + pignone di aria + grande ingranaggio;
(2) il modo di sostegno di cuscinetti di pressione statica e dinamica a due estremità è adottato generalmente e 1200 la linea d'assegnazione completamente inclusa il contatto «il tipo» cuscinetti dell'attuatore è adottata. la pista dello Unico scorrevole, l'elettricità statica della pista dello doppio scorrevole ed il modo di sostegno di pressione dinamica o il supporto completo di pressione statica possono anche essere adottati.
(3) il grande ingranaggio aperto adotta la progettazione standard americana di AGMA, fornita di alloggio di sigillatura affidabile dell'ingranaggio, con il dispositivo automatico di lubrificazione dello spruzzo della glicerina;
(4) il cilindro è la parte fondamentale del mulino e l'analisi agli'elementi finiti di è effettuata dal computer per assicurare l'affidabilità del suo uso;
(5) grande e mulino di medie dimensioni fornito di dispositivo di azionamento lento;
(6) i grandi e mulini di medie dimensioni sono forniti delle stazioni di lubrificazione di alta e pressione bassa;
(7) il controllo ed il sistema di protezione adotta il controllo dello SpA.
2. Parametri del prodotto del mulino stridente del cemento del mulino del minerale metallifero | mulino a palle del cemento
| No. | Spec. (m) | Produzione (t/h) | Mulino RPM (r/min) | dimensione dell'alimentazione nel mulino millimetro | Carico dei media stridenti (t) | Efficace volume | Determinare modo | Motore principale | Dimensione globale | Peso del dispositivo (t) | Nota | |||
| Potere (chilowatt) | Tensione (v) | L | W | H | ||||||||||
| 1 | Φ2.2×6.5 | 13-14 | 22 | <25 | 31 | 21,4 | Bordo | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2.2×11 | 15-16 | 21 | <25 | 50 | 36 | Centro | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2.2×13 | 16-18 | 21,5 | <25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114,2 | ||
| 4 | Φ2.4×8 | 15 | 20,8 | <25 | 45 | 30 | Bordo | 560 | 6000 | 17215 | 5564 | 4540 | 82,53 | |
| 5 | Φ2.4×13 | 20-23 | 19 | <25 | 65 | 51,7 | Centro | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2.6×13 | 30-32 | 19,6 | <25 | 80 | 60 | Bordo | 1000 | 6000 | 20883 | 7740 | 5670 | 144,5 | |
| 7 | Φ3×9 | 28-32 | 17,8 | <25 | 70-80 | 55 | Centro | 1000 | 6000 | 23568 | 4760 | 3670 | 138,7 | |
| 8 | Φ3×11 | 36-40 | 18,9 | <25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181,9 | ||
| 9 | Φ3×11 | 36 | 17,69 | <25 | 100 | 69 | Bordo | 1250 | 6000 | 24567 | 7510 | 5968 | 156,5 | |
| 10 | Φ3.2×11 | 40-45 | 17,4 | <15 | 90-100 | 78 | Centro | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3.5×9.5 | 40 | 18 | <20 | 115 | 76,4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194,4 | ||
| 12 | Φ3.5×11 | 45 | 17,2 | <15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271,64 | ||
| 13 | Φ3.6×8.5 | 60 | 16,5 | <20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404,5 | 233.3* | Con l'uscita della stampa del rullo | |
| 14 | Φ3.8×9 | 70-80 | 16,5 | <20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255,2 | ||
| 15 | Φ3.8×12.5 | 55 | 16,4 | <25 | 167 | 123,5 | Bordo | 2500 | 6000 | 17419 | 10745 | 8204 | 301,4 | |
| 16 | Φ3.8×13 | 60 | 16,3 | <25 | 173 | 128 | Centro | 2500 | 6000 | 19693* | 4141* | 5404,5 | 223.3* | |
| 17 | Φ4.2×11 | 120 | 15,75 | passaggio di ≤3 80% | 182 | 134,5 | 2800 | 18500 | 4400 | 6500 | 256 ** | Con la stampa e O-Sepa del rullo | ||
| 18 | Φ4.2×11.5 | 130 | 15,99 | passaggio di ≤3 80% | 199 | 138 | Doppio azionamento del singolo lato | 2800 | 10000 | 18002 | 8962 | 7520 | 219 ** | Con la stampa del rullo |
| 19 | Φ4.2×11.5 | 130 | 16 | passaggio di ≤3 80% | 199 | 138 | Centro | 2800 | 17259 | 4960 | 5600 | 220 ** | Con la stampa del rullo | |
| 20 | Φ4.2×12.5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251 ** | con il separatore efficiente della polvere | ||
| 21 | Φ4.2×12.5 | 145 | 16 | ≤3 80% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242 ** | Con la stampa del rullo | ||
| 22 | Φ4.2×13 | 75 | 15,6 | ≤25 90% | 209 | 157 | Bordo | 3150 | 174450 | 4880 | 8000 | 255 ** | con il separatore efficiente della polvere | |
| 23 | Φ4.2×13 | 150 | 15,6 | ≤3 80% | 209 | 157 | Centro | 3150 | 17445 | 4880 | 8000 | 256 ** | Con la stampa e O-Sepa del rullo | |
| 24 | Φ4.2×13.5 | 80-85 | 15,8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256 ** | |||
| 25 | Φ4.2×14 | 95 | 15,6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220 ** | |||
| 26 | Φ4.2×14.5 | 95 | 15,8 | ≤25 80% | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278 ** | |||
| 27 | Φ4.6×14 | 95-110 | 15 | 285 | 185 | Bordo | 4200 | 6000 | 23200 | 11054 | 6370 | 310 ** | ||
