Colate e pezzi fucinati degli accessori del frantoio del cono per la macchina d'estrazione

Colate ed accessori del frantoio del cono di pezzi fucinati per la macchina d'estrazione

1. Introduzione delle colate e dei pezzi fucinati del frantoio del cono

Il frantoio del cono è ampiamente usato in metallurgia, la costruzione, estrazione mineraria ed altre industrie, possono essere usate come due che schiacciano o tre, quattro che schiacciano. Frantoio idraulico del cono, frantoio composito del cono, frantoio del cono della molla tutti i tipi di parti d'uso citate collettivamente come accessori del frantoio del cono.

2. Introduzione degli accessori delle colate e dei pezzi fucinati del frantoio del cono

(1) parete rotta

Una delle componenti principali del frantoio del cono, anche conosciute come il cono muoventesi, è riparata sul corpo del cono con una testa del cono. La parete rotta del cono è forgiata da nuovo materiale composito, che ha le caratteristiche di resistenza all'usura eccellente, di alta prestazione costata e di ampio campo dell'applicazione. La parete rotta del cono è riparata sul corpo del cono dalla testa del cono e l'epossiresina è fusa fra i due. Dopo 6~8 ore di lavoro, controlli lo stato di fissaggio della parete rotta recentemente installata o recentemente sostituita del cono e stringalo immediatamente se è trovato liberamente.

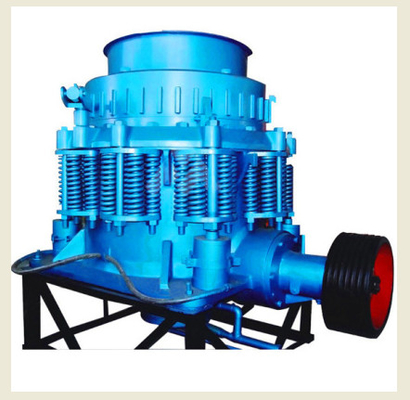

Colate e pezzi fucinati

(2) parete di rotolamento del mortaio

La parete di rotolamento del mortaio e la parete schiacciare sono le parti principali che funzionano insieme in cono che si rompe per schiacciare il materiale. Poiché è riparato, inoltre è chiamato cono fisso. Quando il cono è in funzione rotto, la parete rotta farà il movimento della pista e la distanza fra la parete del mulino e la parete del mortaio è a volte vicina ed a volte lontano, in modo da schiacciare il materiale rotto, la parte del materiale sarà scaricata dal porto laterale aperto di scarico. La parete del mortaio ha maniglia a forma di U della vite sull'anello di adeguamento ed in lega di zinco è iniettato fra i due per farli combinate molto attentamente. Quando la parete del mortaio recentemente è installata o sostituita, la circostanza di rafforzamento dovrebbe essere controllata e la vite a forma di U ha stretto ancora dopo 6~8 ore di lavoro.

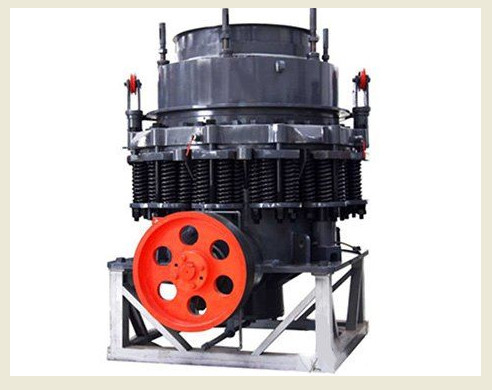

Colate e pezzi fucinati

3. Lista degli accessori delle colate e dei pezzi fucinati del frantoio del cono

(1) sezione dello scaffale

Base, boccola, piatto del rivestimento di rinforzo, copertura inferiore, disco, iniezione della latta

(2) dipartimento della trasmissione

Piccoli ingranaggi conici, albero motore, boccola, piatto di protezione, coppa dell'olio, accoppiamento

(3) asse eccentrica vuota

Grandi ingranaggi conici, asse eccentrica vuota, boccola

(4) ciotola che sopporta parte

Struttura sopportante a forma di scodella e cespuglio sopportante a forma di scodella

(5) schiacciando la parte del cono

Il corpo del cono, la parete rotta, il fuso, la manica di pressione, la testa del cono, piatto di distribuzione, ferma l'ingranaggio, il riempitore della lega, l'anello sferico, coperchio

(6) regola la parte del dispositivo

Cilindro di spinta, chiudente cilindro a chiave, manica di sostegno, copertura antipolvere

(7) regola la manica

Parete di rotolamento del mortaio, regolante manica, vite di U, imbuto

(8) parte della primavera

Primavera, vite esagonale

(9) parte di lubrificazione

Pompa a ingranaggi, filtro, stazione di lubrificazione, stazione idraulica

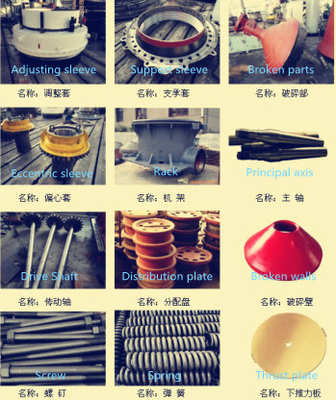

4. Tavola degli accessori delle colate e dei pezzi fucinati del frantoio del cono

Colate e pezzi fucinati

Colate e pezzi fucinati
