Dettagli:
Termini di pagamento e spedizione:
|
Circostanza: | Nuovo | Tipo: | Mulino di Raymond |
---|---|---|---|
Dimensione dell'alimentazione: | 15-30mm | Dimensione finita: | 0.125- 0.044mm |
Luogo di origine: | Henan, Cina | Garanzia: | 12 mesi |
Nome: | Mulino stridente del minerale metallifero | ||
Evidenziare: | L'IOS ha approvato Raymond Mill Machine,Pietra minerale Raymond Mill Machine |

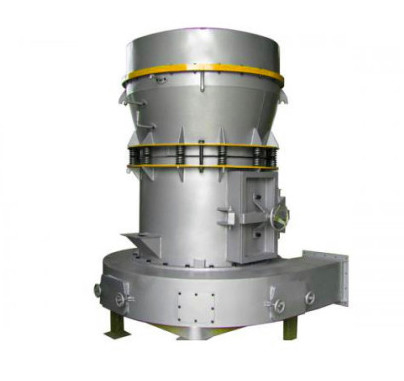

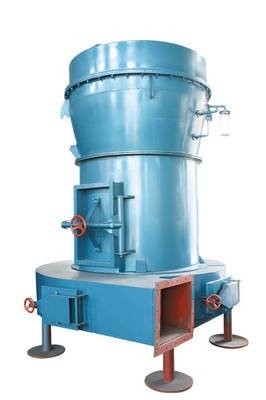

Mulino stridente della macinazione del minerale metallifero della macchina del mulino di Raymond Mill Mineral Stone Raymond
1. Struttura principale del mulino di Raymond
La struttura della macchina pricipalmente è composta di macchina principale, di analizzatore, di fan, di filtro a ciclone finito, di micro filtro a ciclone dalla polvere e di presa d'aria. Fra loro, la macchina ospite consiste di una struttura, la voluta della presa d'aria, la pala, il rullo di macinazione, l'anello stridente, coperture della copertura.
2. Principio di funzionamento di mulino di Raymond:
Il lavoro, dovrà schiacciare i materiali dal lato delle coperture del cappuccio nel saltatore aggiunge la macchina, contante sul dispositivo di alimentazione di attaccatura sullo scaffale del fiore della prugna ospite, intorno all'asse di rotazione verticale, stessa gira allo stesso tempo, dovuto l'effetto della rotazione della forza centrifuga quando l'oscillazione del rullo esternamente, introduce l'anello, il coltello della pala che scava sul materiale fra al rullo di molatura ed all'anello stridente, lo scopo di schiacciare i materiali è raggiunto rotolando e premendo il rullo di molatura.
Procedura di selezione dell'aria: dopo che il materiale è a terra, il fan soffierà il vento nell'alloggio principale della macchina, soffiando la polvere, ordinante dall'analizzatore disposto sopra la stanza stridente, il fine ed i materiali grezzi cadono nella stanza stridente per la riaffilatura, finezza conformemente alle specifiche del vento nel collettore del ciclone, raccolte dopo lo scarico attraverso lo sbocco della polvere, cioè, il prodotto finito. Il flusso d'aria è restituito al fan dalla condotta di ritorno all'estremità superiore di grande collettore del ciclone. Il percorso del vento sta circolando e flussi sotto pressione negativa. Il volume di aria aumentato del passaggio per l'aria di circolazione è scaricato tramite il tubo di scarico fra il fan e la macchina ospite ed entra nel piccolo collettore del ciclone per il trattamento di purificazione.
3. Parametri del prodotto del mulino di Raymond
Numero di modello e parametri tecnici del mulino di Raymond | ||||||
Modello | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
Spec. | ||||||
Dimensione dell'alimentazione (millimetri) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
Dimensione finita (millimetri) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
Produzione materiale differente dello spostamento di finezza (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
Velocità dell'asse concentrare (r/min) |
82 | 105 | 130 | 160 | 180 | 280 |
Diametro stridente dell'anello (millimetri) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
Diametro del rullo di macinazione (millimetri) |
450 | 410 | 320 | 260 | 210 | 140 |
Altezza del rullo di macinazione (millimetri) | 250 | 190 | 160 | 150 | 150 | 100 |
Motore principale | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
Motore del ventilatore di scarico | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Motore dell'analizzatore | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
