Circostanza: | Nuovo | Modello: | Mulino a barre per liquami di acqua di carbone |
---|---|---|---|
Tipo: | Mulino a barre | Applicazione: | Sabbia di pietra artificiale, elaborazione minerale, energia elettrica chimica e |
Spec.: | φ1.5x3.0~φ3.5x5.8m | Volume effettivo massimo: | 77,6 m³ |
Materiali: | Fasciame sovrapposto di cemento, calcare, bauxite | Luogo di origine: | Henan, Cina |
Garanzia: | 12 mesi | Nome: | Mulino per la macinazione del minerale |
Evidenziare: | Residui Rod Mill dell'acqua del carbone dell'IOS,Residui Rod Mill di industria chimica,Residui Rod Mill di controllo dello SpA |

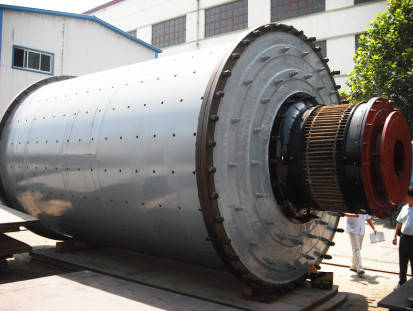

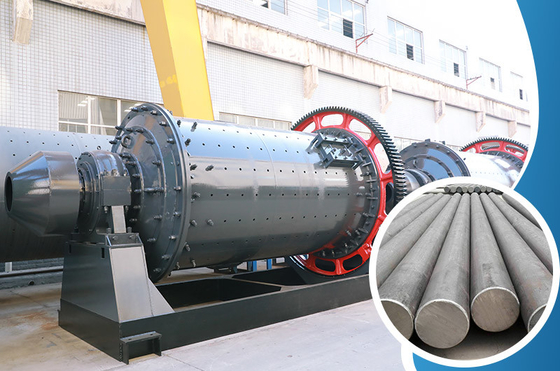

Mulino a barre utilizzato nelle attrezzature per fanghi di acqua di carbone e nel mulino per la macinazione dei minerali
1. Descrizione del prodotto diMulino per la macinazione del minerale
La fabbrica di macchinari per l'estrazione mineraria di Luoyang è in grado di produrre laminatoi per barre con diametro inferiore a 8 m.Il mulino per aste da miniera di Luo può essere utilizzato nella sabbia di pietra artificiale, nella lavorazione dei minerali, nella chimica, nell'energia elettrica e in altre industrie della prima macinazione.
Il primo mulino per barre di liquami di acqua di carbone della Cina: φ 3,2 × 4,8 m nel 1998
ф 4.3 × 6m unità di mulino a barre è il primo sviluppo indipendente del mulino a barre di grandi dimensioni della miniera di zhongxin Luo, il suo livello di progettazione ha raggiunto le specifiche internazionali equivalenti di un set completo di livello avanzato di mulino a barre.Il completamento della progettazione e della produzione indica che la miniera di Zhongxin Luo ha raggiunto un nuovo livello nel campo della progettazione di mulini a barre di grandi dimensioni.
Ф 4,3 x 6 m unità del laminatoio per barre il mulino per barre nel nostro paese, l'industria è il più grande mulino per barre di tipo, è il più grande nel modello di applicazione del mulino per barre nell'industria della gassificazione CWS, i set completi di attrezzature nella progettazione dell'unità del mulino per barre hanno adottato molti brevetto di nuova tecnologia, uso efficace della progettazione assistita da computer, metodi di progettazione moderni come l'analisi degli elementi finiti, progettazione di ottimizzazione, se l'intero set di macchine, la progettazione strutturale di ciascun componente è al livello principale nazionale e ha raggiunto il livello tecnico di società avanzate estere.
In termini di laminatoio per barre umide, la società ha completato la produzione e il debugging del laminatoio per barre di weihe High-tech Zone Energy Saving Chemical Co., LTD., Shanghai Coking Co., LTD. e altre imprese chimiche nazionali, e ha sviluppato il più grande mulino per barre di liquami di acqua di carbone in Cina.La tecnologia ha raggiunto il livello leader internazionale e la quota di mercato è di circa il 50%.
Sulla base del progetto di gassificazione del carbone, accelerare lo sviluppo del mercato e gli sforzi di promozione del progetto di follow-up φ 4,7 × 6 m laminatoio per barre (umido).
Il mulino a barre è una serie di prodotti di macinazione su larga scala di Luo Mine, con un team di ricerca e progettazione di mulini a barre di prima classe nazionale, mezzi di prova e collaudo perfetti del mulino a barre e con diritti di proprietà intellettuale indipendenti del mulino a barre.
2. Specifiche e modelli del tipo di mulino per aste da miniera di Luo:
(1) Mulino a barre: specifiche da φ1.5x3.0 ~ φ3.5x5.8m, volume effettivo di 4.6 ~ 60.7m3 di varie configurazioni di una varietà di specifiche;
(2) Mulino a barre per liquami di acqua di carbone: utilizzato per la produzione di gas dell'industria chimica Texaco per la preparazione di liquami di acqua di carbone.Specifiche da φ3.2x4.5 ~ φ4.0x6.7m, il volume effettivo massimo è 77.6m3 di varie configurazioni di una varietà di specifiche;
3. Le caratteristiche tecniche del mulino per barre di progettazione dello sviluppo della miniera di Luo sono:

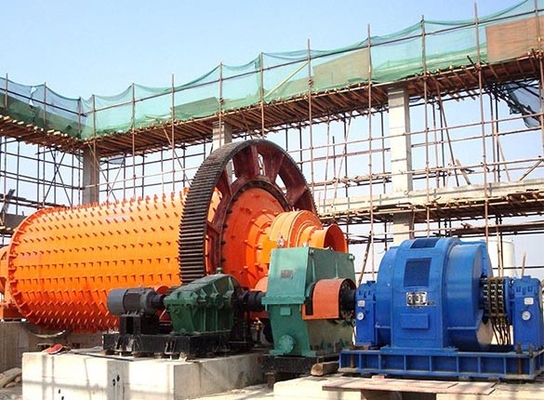

(1) Il mulino a cilindro adotta la forma di trasmissione di volantini di bordo, trasmissione centrale, trasmissione di bordo a maglia multipunto e altri tipi di trasmissione;La forma di guida è motore asincrono + riduttore + pignone + ingranaggio grande e motore sincrono + frizione pneumatica + pignone + ingranaggio grande;
(2) L'uso generale di due modalità di supporto del cuscinetto a pressione statica e dinamica, l'uso di cuscinetti a 1200 contatti auto-alcoolanti completamente chiusi "tipo rocker", può anche utilizzare un supporto di pressione statico e dinamico a pista singola scorrevole, a doppia pista scorrevole o pieno supporto pressione statica;
(3) Il grande ingranaggio aperto adotta il design standard AGMA americano, dotato di un affidabile alloggiamento dell'ingranaggio di tenuta, con glicerina automatica del dispositivo di lubrificazione a spruzzo;
(4) Il cilindro è la parte fondamentale del mulino.L'analisi degli elementi finiti viene eseguita al computer per garantire l'affidabilità del suo utilizzo.
(5) Mulino di grandi e medie dimensioni dotato di dispositivo di azionamento lento;
(6) Mulino di grandi e medie dimensioni dotato di stazione di lubrificazione ad alta e bassa pressione;
(7) Il sistema di controllo e protezione adotta il controllo PLC.
4. Parametri del prodotto
Parametri tecnici del mulino per aste di minerale di Luo:
Tipo | Diametro cilindro (mm) |
Lunghezza cilindro (mm) |
Volume effettivo (m3) |
Velocità del mulino (giri/min) |
Carico di mezzi di macinazione (t) | Metodo di guida | Il motore | Dimensioni (L×P×A) (M) |
Peso approssimativo (T) |
Nota | |
Energia (kW) |
Giri (giri/min) | ||||||||||
MB15×30 | 1500 | 3000 | 5 | 23 | 8 | Bordo | 75 | 743 | 7,6 × 3,4 × 2,8 | 20 | |
MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7,6 × 3,5 × 3,1 | 40.4 | ||
MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8,7 × 4,8 × 4,4 | 48 | ||
MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9,5 × 4 × 4,7 | 52.5 | ||
MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8,5 × 4,2 × 4,6 | 58 | ||
MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12 × 5,7 × 4,7 | 70 | ||
MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12,6×6,1×4,9 | 89 | ||
MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16 × 8 × 5,6 | 111,5 |
Può essere utilizzato in attrezzature per fanghi di acqua di carbone
|
|
MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 | ||
MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16 × 8 × 6,7 | 155 | ||
MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15 × 8,27 × 6,21 | 175 | ||
MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15,6×8,27×7,21 | 156 | Fodera in gomma | |
MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18,2×9,00×7,5 | 163 | Fodera in gomma |
