Dettagli:
Termini di pagamento e spedizione:
|
Modello: | Forno rotativo a pellet di ossidazione | Capacità di produzione: | 300 tonnellate di diecimila |
---|---|---|---|
Circostanza: | Nuovo | Tipo: | Azionamento idraulico su due lati |
Garanzia: | 12 mesi | Parola chiave: | Forno rotante cinese |
Colore: | Negoziabile | Visita della fabbrica: | Benvenuto |
Evidenziare: | Forno rotante dell'azionamento della pallina idraulica di ossidazione,3 milione Ton Oxidation Pellet Production Line |
Linea di produzione della pallina di ossidazione di tonnellate di diecimila del forno rotante 300 della pallina di ossidazione macchina di metallurgia
1. Introduzione
Il forno rotante della pallina dell'ossidazione è l'attrezzatura di produzione principale per calcinazione delle palline nella pianta della pelletizzazione. L'accuratezza di rilevazione della temperatura ad ogni punto nel forno rotante svolge un ruolo decisivo nella qualità, nell'uscita, nel consumo di energia, nel costo e nell'impiego sicuro delle attrezzature. La rotazione del forno rotante porta molto l'inconveniente per misurare esattamente la temperatura dentro il forno rotante. Di conseguenza, il sistema accurato, economico e pratico di scelta della temperatura di misurazione del forno rotante è mezzi importanti per assicurare la produzione normale del forno rotante.
Nel 2003, un Φ5×33m ha ossidato il forno della pallina è stato fabbricato per colmare la lacuna in Cina. Nel 2005, «il forno della pallina di Φ 6.58×47.2m di re del forno del mondo» è stato fabbricato. Macchina di metallurgia
2. Caso: Le prima 3 milione linee di produzione della pallina dell'ossidazione di tonnellata in Cina hanno raggiunto con successo la norma ed hanno raggiunto la produzione

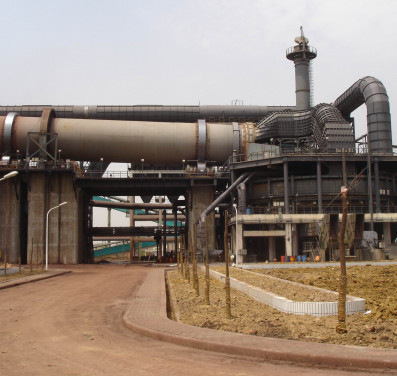

La linea di produzione della prima fase del milione di tonnellate di Yangzhou Taifu 2×3 ha ossidato le palline che il progetto contrattato da Luo Mine ha raggiunto con successo la norma ed ha raggiunto la produzione.
Questo progetto è le prima 3 milione linee di produzione della pelletizzazione di tonnellata in Cina. La linea di produzione regolare della prima fase ha raggiunto la norma ed ha raggiunto la produzione, che ha messo un nuovo punto di riferimento nel campo d'appallottolamento completo ed ha gettato la base affinchè la società più ulteriormente rinforzasse il progetto d'appallottolamento completo.
È stimato che la capacità di produzione della prima fase della linea di produzione raggiunga 9.600 tonnellate dopo 24 ore del servizio continuo, superanti la capacità progettata di 9.200 tonnellate, che altamente è valutata dal proprietario. In questo progetto, l'attrezzatura principale della linea di produzione d'ossidazione della pallina include la griglia 5.2×57 la m., il forno rotante 6.4×43 m. di diametro, dispositivo di raffreddamento dell'anello 22 m. di diametro, l'appalottolatore del disco 7,5 m. di diametro, il tamburo essiccatore rotatorio 4.0×30 m. di diametro, il forte miscelatore 500t/h ecc, che completamente mostra la fabbricazione del centro della società e la capacità totale del pacchetto.
3. Parametri del prodotto del forno rotante della pallina di ossidazione. Macchina di metallurgia
No. | Modello | Figura numero | Spec. | Azionamento | Supporto |
Spinga Forma del rullo |
Tiro (massimo) Φ×b (m) (t) |
grande anello dell'ingranaggio m. Φ× (m.) G (t) | Peso (t) | |||||||||||||
Pendio (%) | Rev (r/min) |
Tonnellate di diecimila di capacità di produzione t/a (t/h) |
Tipo | Macchina |
Tipo idraulico multipunto
|
Numero di blocco | Tipo dei cuscinetti | |||||||||||||||
Motore (chilowatt) | Riduzione dell'ingranaggio | punti di pressione idraulica | KNm di RPM | |||||||||||||||||||
1 | Φ4.0×30m | J973A | 3,5 | 0.47~1.4 | 60 (90) |
Una trasmissione meccanico laterale
|
ZSN4-315-092 190KW | ZSY630 Rapporto di velocità: 63 |
2 | rotolo |
Singolo ingranaggio idraulico
|
Φ4.81×0.65/0.692 G=22.5 | m=28 Φ6.16×0.4 G=11.74 |
329 | ||||||||
2 | Φ5.0×33m | J987 | 4,36 | 0,95 max1.27 |
110 (152) | Un azionamento flessibile laterale | YZP400L2-6 330KW | ZSY630 Rapporto di velocità: 40 |
Un lato due punti | 144 | 2 | rotolo |
Doppio ingranaggio idraulico
|
Φ6.1×0.766/0.85 G=50 | m=32 Φ7.296×0.7 G=38 |
646 | ||||||
3 | Φ5.0×35m | J987A | 4,25 | 0.3~1.3 | 120 (165) | Un azionamento idraulico laterale | Due lati quattro punti | 82.5×4 | 2 | rotolo |
Singolo ingranaggio idraulico
|
Φ6.1×0.76/0.87 G=47.7 | m=36 Φ7.343×0.6 G=37.7 |
635 | ||||||||
4 | Φ5.9×38m | J991 | 4,25 | 0.5~1.5 | 200 (268) |
Due lati idraulici azionamento |
Due lati quattro punti | 87.5×4 | 2 | rotolo |
Singolo ingranaggio idraulico
|
Φ7.2×0.96/1.0 G=81.46 | m=40 Φ8.8×0.68 G=46.4 | 960 | ||||||||
5 | Φ6.1×40m | J992 | 4,25 | 0.45~1.35 | 220 (305) |
Due lati idraulici azionamento |
2 | rotolo |
Singolo ingranaggio idraulico
|
Φ7.4×0.96/1.0 G=83.9 | m=40 Φ9.04×0.68 G=51.5 | 988 | ||||||||||
6 | Φ6.4×45m | 4,25 | 0.45~1.5 | 240 (333) |
Una macchina di due lati azionamento |
YP2-450L2-6 400×2 | Rapporto di velocità ZSY800: 63 | 2 | rotolo |
Singolo ingranaggio idraulico
|
Φ7.4×0.96/1.0 G=83.9 | m=40 Φ9.04×0.68 G=51.5 | 1084 |
