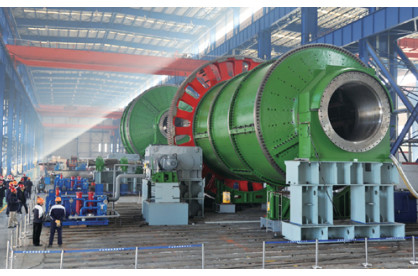

Φ 6.2m× 9.5m (F/F) mulino a palle di straripamento e sistema di supporto con completamente - funzionale
1. Panoramica, circostanze di base
(1) panoramica
Il mulino a palle è l'attrezzatura chiave per materiale che schiaccia dopo essere stato schiacciatoe. Questo tipo di mulino è nel suo corpo del cilindro in un certo numero di sfere d'acciaio come medium stridente.
È ampiamente usato in cemento, prodotti del silicato, nuovi materiali da costruzione, materiali refrattari, ceramica chimica del condimento e di vetro del fertilizzante, del metallo nero e non ferroso e l'altra macinazione a secco o bagnata delle industrie di produzione, di tutti i tipi di minerali metalliferi e di altri materiali grindable. Il mulino a palle è adatto a frantumare tutti i tipi di minerale metallifero ed altri materiali, è ampiamente usato nell'elaborazione minerale, materiali da costruzione e le industrie chimiche, possono essere divise in asciutto ed in bagnato frantumando due modi. Secondo il modo diverso di scarico del minerale metallifero, può essere diviso in due tipi: ingraticci il tipo ed il tipo di straripamento.
(2) circostanze geografiche e meteorologiche
Per installazione dell'interno, l'altitudine è meno di 1000m.
(3) rotazione del mulino
Rotazione destra
Interpretazione di rotazione: dalla conclusione d'alimentazione all'estremità di scarico, il motore principale è a destra. Il motore principale è all'estremità di scarico.
(4) funziona il sistema
Lavoro continuo 330d/a, 24h/d, 3 spostamento /d, spostamento 8h/.
(5) stati dell'alimentazione elettrica
Alimentazione elettrica: 10kV a quattro vie trifase ad alta tensione, gamma 10kV±10%, 380V a quattro vie trifase a bassa tensione, frequenza 50Hz di tensione in uscita.
(6) stati del rifornimento idrico
Qualità dell'acqua: acqua di circolazione neutrale e pulita; Temperatura dell'acqua: ≤30℃; Pressione di acqua: 0,3 ~ 0.4mpa.
2. lista di attrezzatura fornita
| No. |
Nome |
Specifiche |
Quantità |
| 1 |
Mulino a palle di straripamento |
φ 6.2× 9.5m (F/F) |
1 |
3. Portata di rifornimento (dettagli del rifornimento di un a un dispositivo)
| No. |
Nome |
Quantità |
Struttura principale |
Nota |
| Ⅰ |
Ontologia dell'attrezzatura |
1 |
mulino a palle di straripamento del φ 6.2m×9.5m
|
Fatto in Cina |
| 1 |
Sistema d'alimentazione |
1 |
Tubo della scatola che piega alimentazione elettrica del carrello. |
Fatto in Cina |
| 2 |
Sistema principale dei cuscinetti |
2 |
Lubrificazione idrostatica completa, una guarnizione di tre lingue, mattonelle di rame, struttura d'allineamento della doppia superficie dell'arco. |
Fatto in Cina |
| 3 |
Parti rotatorie |
1 |
Include: albero cavo dello sbocco e dell'entrata, boccola dello sbocco e dell'entrata, barilotto, fodera della copertura di estremità, fodera del barilotto ed altri accessori necessari. |
Fatto in Cina |
| 4 |
Determinare le parti |
1 |
Include: grande ingranaggio, pignone, alloggio dell'ingranaggio ed altri accessori necessari. |
Fatto in Cina |
| 5 |
Setaccio di scarico |
1 |
Compreso lo schermo del cilindro e la copertura dello schermo. |
Fatto in Cina |
| 6 |
Unità di base |
1 |
Include: base di appoggio del dispositivo e bulloni d'ancoraggio. |
Fatto in Cina |
| 7 |
Tubo dell'olio lubrificante |
1 |
Tubatura di acciaio inossidabile. |
Fatto in Cina |
| 8 |
Schermo |
1 insieme |
Parti di rotazione. |
Fatto in Cina |
parametri tecnici 4.Main
Parametri tecnici del mulino a palle di straripamento
| No. |
Nome |
Il numerico |
| 1 |
Specifiche del mulino (millimetri) |
Φ6200 x9500 |
| 2 |
Diametro interno del cilindro (millimetri) |
6200 |
| 3 |
Flangia del cilindro da flangiare lunghezza (millimetri) |
9500 |
| 4 |
Efficace volume di cilindro (³ di m.) |
259 |
| 5 |
Efficace volume di copertura di estremità (³ di m.) |
21 |
| 6 |
Tasso medio massimo del materiale di riempimento (%) |
28 |
| 7 |
Palla massima (t) di carico |
365 |
| 8 |
Velocità del cilindro (r/min) |
13 |
| 9 |
Potere del motore principale |
5700kW |
