Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Mulino bagnato di depressione | Applicazione: | Mulino dell'interno della macinazione del minerale metallifero |
|---|---|---|---|
| Capacità d'alimentazione: | 625t/h | Potere del motore principale: | 5500kw |
| Materiali: | Secco ed umido | Luogo di origine: | Henan, Cina |
| Tipo: | Φ 8.8m× 4.8m (F/F) | Garanzia: | 12 mesi |
| Evidenziare: | Completamente - mulino bagnato funzionale di depressione,mulino bagnato di depressione 625t/h,mulini autogeni dei semi di depressione 5500kw |
||

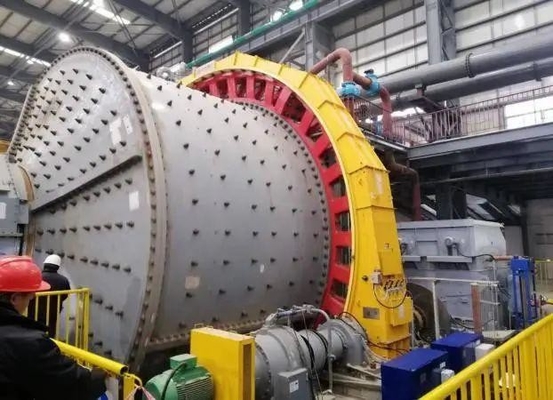

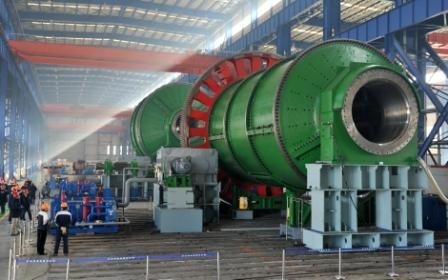

Completamente funzionale Φ 8,8 m × 4,8 m (F/F) Mulino a flessione a umido e sistema di supporto
1. Panoramica, condizioni di base
(1. Panoramica
I mulini a sag o mulini a sag semi-autogeni come vengono spesso chiamati, possono eseguire operazioni di frantumazione equivalenti a due o tre stadi di frantumazione e vagliatura.I mulini Sag sono spesso utilizzati nelle moderne operazioni di macinazione a concentratore per produrre direttamente granulometria finita o preparare materie prime per la sezione di macinazione a valle.
(2) Condizioni geografiche e meteorologiche
Per l'installazione interna, l'altitudine è inferiore a 1000 m.
(3) Rotazione del mulino
Rotazione a destra
Interpretazione della rotazione: dall'estremità di alimentazione all'estremità di scarico, il motore principale si trova sulla destra. Il motore principale si trova all'estremità di scarico.
(4) Sistema di lavoro
Lavoro continuo 330gg/a, 24h/g, 3 turni/gg, 8h/turno.
(5) Condizioni di alimentazione
Alimentazione: quadrifilare trifase ad alta tensione 10kV, intervallo di tensione di uscita 10kV±10%, quadrifilare trifase a bassa tensione 380V, frequenza 50Hz.
(6) Condizioni di approvvigionamento idrico
Qualità dell'acqua: acqua circolante neutra e pulita; Temperatura dell'acqua: ≤30 ℃; Pressione dell'acqua: 0,3 ~ 0,4 mpa.
2. Elenco delle apparecchiature fornite
(1) Descrizione dell'attrezzatura fornita
L'ambito di fornitura comprende il mulino a immersione completamente funzionante e il sistema di supporto, compreso il corpo del mulino a immersione, il motore di azionamento del mulino, l'accoppiamento di sicurezza, il set completo di piastre di rivestimento, il set completo del sistema di lubrificazione dell'olio, il set completo del sistema elettrico (di controllo), tutti i tipi di ausiliari macchine, set completo di utensili speciali, bulloni di fondazione e base. Progettazione dettagliata dell'attrezzatura, produzione, ispezione, verniciatura, imballaggio, consegna, formazione, servizi tecnici, dati tecnici, guida all'installazione e alla messa in servizio, ecc.
(2) Interfaccia di alimentazione
Interfaccia di alimentazione parti meccaniche
L'estremità inferiore della piastra inferiore dell'attrezzatura del venditore è montata sulla base di supporto. I bulloni di ancoraggio e le guarnizioni devono essere forniti dal venditore e devono essere installati sullo strato di malta designato sopra la fondazione in calcestruzzo.
Il carrello di alimentazione cade sulla tramoggia.
Compreso il binario del carrello alimentatore e il carrello alimentatore.
Dopo lo scarico del mulino.
Superfici delle flange di ingresso e uscita per l'acqua idraulica, dell'olio e di raffreddamento delle parti dell'attrezzatura del venditore.
Non include le parti primarie incassate come il tubo di protezione della fondazione e la piastra di ancoraggio (il venditore fornirà i disegni e l'acquirente li realizzerà da solo in base allo stato di avanzamento della costruzione civile in loco).
Nessun tubo di raffreddamento incluso.
Nessun mezzo abrasivo.
Interfaccia di alimentazione per parti elettriche e di controllo
Terminale del motore.
Il terminale dell'attrezzatura accessoria del venditore per il collegamento esterno.
Terminali di ricezione e di uscita dell'armadio di controllo sul campo fornito dal venditore.
Non include il dispositivo di commutazione ad alta tensione.
Esclusi tutti i cavi esterni degli armadi (modelli di cavi forniti dal venditore).
Non include il primo olio (il modello di olio fornito dal venditore).
3. Ambito di fornitura (dettagli di fornitura di un singolo dispositivo)
| NO. | Nome | Quantità | Struttura principale | Nota |
| Ⅰ | Ontologia dell'attrezzatura | 1 | φ 8,8 × 4,8 m mulino a flessione a umido | Made in China |
| 1 | Sistema di alimentazione | 1 | Alimentazione carrello elettrico a scivolo box. | Made in China |
| 2 | Sistema di cuscinetti principali | 2 | Lubrificazione idrostatica completa, tenuta a tre linguette, piastrella in rame, struttura di allineamento della superficie a doppio arco. | Made in China |
| 3 | Parti rotanti | 1 | Include: albero cavo del coperchio di ingresso e uscita, boccola di ingresso e uscita, corpo della canna, scheda della boccola del coperchio terminale, scheda della boccola del corpo della canna, griglia, pannello della paletta e altri accessori necessari. | Made in China |
| 4 | Parti motrici | 1 | Include: ingranaggio grande, pignone, scatola ingranaggi e altri accessori necessari. | Made in China |
| 5 | Unità base | 1 | Include: piastra di base del dispositivo e bulloni di ancoraggio. | Made in China |
| 6 | Tubo olio lubrificante | 1 | Tubi in acciaio inossidabile. | Made in China |
| 7 | Scudo | 1 set | Parti rotanti. | Made in China |
4. Principali parametri tecnici
Parametri tecnici del mulino a umido
| NO. | Nome del progetto | Il numerico |
| 1 | Specifiche del mulino (mm) | Φ8800x4800 |
| 2 | Diametro interno del cilindro (mm) | 8800 |
| 3 | Lunghezza da flangia cilindro a flangia (mm) | 4800 |
| 4 | Volume effettivo del cilindro (m³) | 250 |
| 5 | Volume effettivo della copertura terminale (m³) | 42 |
| 6 | Tasso di riempimento medio massimo (%) | 8 |
| 7 | Tasso di riempimento totale (%) | 25 |
| 8 | Carico massimo della sfera (T) | 108 |
| 9 | Velocità del cilindro (giri/min) | 10.7 |
| 10 | Potenza del motore principale | 5500 kW |
