5-500 mulino stridente 5 Ton Quartz Ball Mill Grinding della palla di Tph

uso
Il mulino a palle è l'attrezzatura chiave per schiacciare il materiale dopo che è rotto.
Il mulino a palle è una di alte macchine per la frantumazione fini ampiamente usate nella produzione industriale.
Ci sono molti generi, quali il mulino a palle orizzontale, il mulino a palle che sopportano il cespuglio, il mulino a palle economizzatore d'energia, il tipo mulino a palle di straripamento, il mulino a palle ceramico, il mulino a palle di griglia, ecc.
Il mulino a palle è adatto a frantumare tutti i tipi di minerale metallifero ed altri materiali, è ampiamente usato nell'elaborazione minerale, materiali da costruzione e le industrie chimiche, possono essere divise nei metodi stridenti asciutti e bagnati. Può essere diviso in due tipi, tipo di griglia e tipi di straripamento, secondo i modi di scarico differenti.

tipo del mulino del minerale metallifero	osservazione
mulino a palle	piccola dimensione ed uscita d'alimentazione 200mesh
mulino di depressione e del agmill	con il grande rapporto schiacciante come il frantoio a mascella

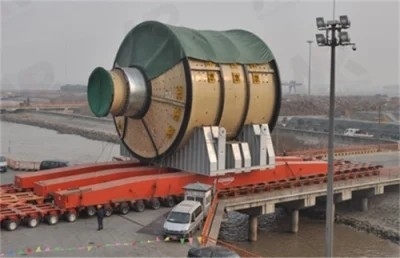

I nostri più grandi mulini è stato consegnato al CINO sito fin qui sono mulini Gearless azionamento 28MW AG di Ø12.2m x 11m e mulini a palle gemellati dell'azionamento del pignone di Ø7.9m x 13.6m 2x8 Mw. Questi mulini sono preveduti dell'inizio su del 2012.
La nostra quota di mercato in Cina supera 80% con i più grandi mulini ha assicurato fin qui essere un mulino a palle 2x8.5MW di Ø7.9m x 13.6m e un mulino di Ø11m la x 5.4m 2x8.5MW SAG, essendo il più grande in China.CITIC HMC Company è la grande impresa chiave per le attrezzature di fabbricazione e di progettazione in Cina. La fabbricazione di attrezzatura stridente comincia dal 1960 lo S. dal 1980 s, la nostra società ha cooperato con i molti macinazione straniera famosa fabbrica sulla fabbricazione dell'introduzione, di cooperazione della tecnologia e sullo sviluppo. Abbiamo in particolare esperienza lunga nelle prove del mulino, studio, progettazione, fatta e l'operazione di campo ed avanzamento ed innovazione fatti sulle tecnologie straniere. Ora abbiamo stabilito il nostro proprio laboratorio stridente, abbiamo formato il vario tipo mulini alle serie, completamente prodotte oltre 1000 insiemi ed esportato in Australia, in Russia, nel Pakistan, nello Zambia, in Indonesia, nel Vietnam, nel Canada ecc. abbiamo prodotto il mulino a palle di straripamento con la più grande dimensione Φ5.5×8.5m, il mulino semi-autogeno di Φ8.5×4.0m, mulino crudo del cemento verticale del mulino Φ5m del cemento del tubo di Φ5×15.5m, ecc.
La nostra società possiede lo studio ed il gruppo di prim'ordine nazionali sul mulino, sull'esperimento perfetto e sulle misure difficili e produzione di attrezzature superiore e la tecnologia sui mulini su grande scala, abbiamo formato il sistema di fornitura completo per l'esperimento del mulino, la progettazione di studio, la fabbricazione, la prova ed il servizio.

Un mulino a palle frantuma i minerali metalliferi ed altri materiali ad una dimensione tipica del prodotto della maglia 35 o un più fine.

L'alimentazione ad un mulino a palle è preparata vicino…
· Singole o schiacciare e schermatura a più stadi
· Schiacciare, selezione e/o mulino a barre
· Schiacciare primario e molatura autogena/semiautogenous

Dimensioni normali dell'alimentazione del mulino a palle:
· 80% 1/4" di passaggio (6 millimetro o più fini) per i minerali metalliferi duri
· 80% 1" di passaggio (25 millimetro o più fini) per i minerali metalliferi più molli
(Le più grandi dimensioni dell'alimentazione possono essere dipendenza tollerata
Griglia o mulino a palle di scarico del diaframma

Nell'estremità di scarico di questo mulino, un diametro o una griglia parziale pieno scanalato del diametro con l'assemblea del sollevatore di scarico trasporta il materiale all'apertura dell'orecchione di scarico. La griglia serve a conservare le palle, il barbone ed il materiale grezzo. Una pendenza creata fra l'apertura dell'alimentazione e le scanalature di scarico facilita il flusso di materiale.
Mulino a palle di scarico di straripamento dell'orecchione
Un mulino di straripamento dell'orecchione ha un'estremità aperta di scarico. Il materiale attraversa l'orecchione come conseguenza della pendenza della polpa fra l'alimentazione e le aperture di scarico. Un'elica inversa nella fodera dell'orecchione di scarico conserva le palle nel mulino.
Caratteristica del mulino a palle di ZTIC
* il mulino cilindrico adotta il tipo di azionamento cheguida, centro-guidare, bordo-movente con ingranare, ecc multipunto; guidato dal motore asincrono +reducer +pinion ed ingranaggio come pure motore sincrono +

lclutch + pignone ed ingranaggio dell'aria.
* ha sostenuto generalmente da pressione statico-dinamica riguardante entrambe l'estremità. Fuuly ha chiuso l'attuatore che autolineante di osculazione 120º il cuscinetto è utilizzato. Inoltre i cuscinetti dinamici dello staic- singolo o doppio della pantofola possono essere utilizzati. Il cespuglio è fatto dalla macchina di NC.
* il grande ingranaggio aperto è progettato facendo uso della norma di AGMA, fornita di alloggio attendibilmente sigillato dell'ingranaggio ed unge il sistema di lubrificazione di spruzzatura ahtomatic.
Le coperture fa parte parte fondamentale di mulino. Effettui l'analisi agli'elementi finiti con il computer per accertarsi dell'operazione affidabile;
* le coperture sono saldate automaticamente, ispezionata ultrasonica, temprato interamente e lavorato dalle grandi macchine utensili speciali su una che blocca; guarnizione là speciale sulle parti statico-dinamiche del collegamento, ch come alimentazione e hoper di scarico, orecchione, ecc, impedire perdita dei residui e del petrolio;
* la fodera è del materiale della usura-resistenza pazzo dalla nostra società, che è stata specialmente trattata termicamente, con alta durezza e tempo di impiego lungo. Fondere inoltre l'altro della usura-resistenza o manicotto di gomma può essere usato;
* c'è azionamento a bassa velocità per il mulino medio e grande;
* l'alta e pressione bassa che lubrifica la stazione è fornita per il mulino medio e grande;
* il controllo ed il sistema di protezione è controllato dallo SpA.

Procedure di manutenzione

(1) ciclo di manutenzione:

1. Dopo la riparazione per 1 mese;

2, piccole riparazioni 1-3 mesi;

3. 12-24 mesi della riparazione media;

4. Revisioni 60-120 mesi.

(2) contenuto di manutenzione:

1. Dopo la riparazione: pricipalmente controlli la quantità dell'olio, regoli la distanza di ogni parte, rinforzi i bulloni di ogni parte, sostituire il singolo piatto allineante o controllare lo stato di usura del piatto allineante e riparare l'alimentatore.

2. Piccole riparazioni: Controlli l'usura delle superfici del dente di misura e di pulizia, controlli l'usura del piatto allineante e sostituisca se necessario.

3. Riparazione intermedia: sostituisca le parti d'alimentazione, sostituisca il corridore ed il cuscinetto del pignone della trasmissione e controlli lo smontaggio della scatola di riduzione. Il grande ingranaggio può essere regolato ed usato secondo la situazione quando sta essendo in corsa per 3-5 anni e l'albero cavo dovrebbe essere misurato quando sta essendo in corsa per 3-5 anni.

4. Revisione: smonti, ispezioni, pulire, misurare, riparare o sostituire il grande ingranaggio, l'albero cavo, il cespuglio sferico, l'albero di trasmissione, il pignone ed il cilindro secondo lo stato di usura, riparare e sostituire le componenti elettriche, dopo che il materiale elettrico è revisionato, deve essere provato a lavoro dell'accettazione.

(3) norme di manutenzione:

1. Le superfici d'elaborazione delle due basi sopportanti sono sullo stesso piano orizzontale, la tolleranza fra i centri è 1mm, la deviazione del non parallelismo della linea centrale longitudinale è 0.5mm e la deviazione della linea centrale orizzontale è 0.5mm per metro.

2. L'angolo di contatto della superficie di contatto sferica del cuscinetto dovrebbe essere uniforme; niente di meno che 1-2 punti per 5050mm2Ⅹ; la superficie di contatto fra l'albero cavo ed il cuscinetto dovrebbe essere niente di meno che 2 punti per pollice quadrato a 90°-100° ed il giornale e lo spazio da entrambi i lati del cuscinetto è approssimativamente lo stesso.

3. La superficie di accoppiamento della flangia del cilindro e della copertura di parte frontale dovrebbe assicurare il buon contatto, nessuna guarnizione è permessa e la tolleranza dei gradi assiali differenti dei due alberi cavi è meno di 0.8mm. Quando la grande corona a dentatura interna e la copertura di estremità del cilindro sono collegate e montate, la spinta dovrebbe essere costante ed il perno di posizionamento dovrebbe essere installato. L'oscillazione radiale della corona a dentatura interna non dovrebbe superare 0.5mm e l'oscillazione assiale non dovrebbe superare 0.84mm.

4. Nell'installare il piatto allineante, la copertura di estremità dovrebbe essere installata in primo luogo. Il piatto allineante del cilindro dovrebbe partire dalla bocca ed essere effettuato secondo i requisiti dell'assemblea. Le viti dovrebbero essere strette uniformemente per impedire la perdita dell'acqua. Non ci dovrebbero essere lacune nel rivestimento di gomma e le lacune dovrebbero essere bloccate con la spugna.

5. La linea centrale del pignone dovrebbe essere parallela alla linea centrale di grande ingranaggio e la deviazione non dovrebbe superare 0.2mm per metro. La rimozione superiore del dente è 1/4 di modulo, il dente che lo spazio laterale è 1,06-----1.8mm, l'area di contatto della superficie del dente non è meno di 50% della lunghezza del dente e di 40% dell'altezza del dente.

6. L'accoppiamento della trasmissione del riduttore, del motore e dell'albero di trasmissione dovrebbe mantenere l'alto coaxiality, il non-axiality della linea centrale non è più di 0.3mm e l'inclinazione della linea centrale è di meno di 1/1000.

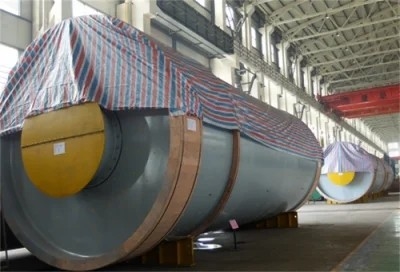

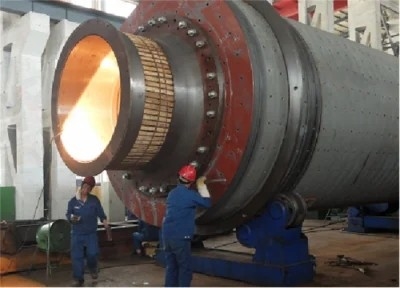

manifestazione della fabbrica della società

Q: Perché crediamo nelle industrie co di zhongtai di luoyang., srl:
: 1. Più di 30 anni di esperienza.
2.We sono il fornitore professionale principale del macchinario minerario, macchinario di costruzione, colata di macchine e parti forgiate
3. Tutti i prodotti hanno raggiunto ISO9901: certificato 2000 della gestione della qualità e CE, certificati di ROHS.

Q: Termine di consegna
: termine d'esecuzione delle parti 1-2months, macchine 2-3months.

Q: Termini di pagamento
: Accetti il tipo di pagamento: T/T, L/C, Western Union, contanti.
deposito di 30% quando contratto firmato. Pagamento completo pagato prima della spedizione

Q: Garanzia di qualità?
: tempo di garanzia: un anno per macchinario principale. Se qualche cosa di sbagliato formuleremo il consiglio tecnico e troveremo la soluzione immediatamente. Per quelle parti d'uso noi garantire le parti di alta qualità per rifornimento a lungo termine.

Q: Servizio di assistenza al cliente?
: possiamo fornire la guida tecnica per le macchine che esegue la prova e la manutenzione delle parti se l'utilizzatore finale ha bisogno di.
