nome: | Pneumatico per forno rotante | Circostanza: | Nuovo |
---|---|---|---|
Peso: | 20-200 t | Diametro: | 2M-9M |
Certificato: | ISO9001-2015 | Materiale: | ZG35CrMo/42CrMo |
Max.OD nella nostra linea di business: | All'interno di 10,000mm | Garanzia della qualità del pneumatico del forno rotante: | NDE finale, controllo delle dimensioni |
Porto: | Qingdao, Shanghai, TianJib | ||
Evidenziare: | Colate di guida di rotolamento e pezzi fucinati,Pneumatico del forno rotante della fasciatura,Pneumatico di guida di rotolamento del forno rotante |

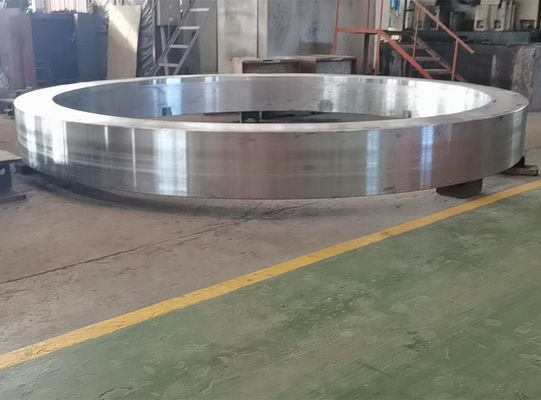

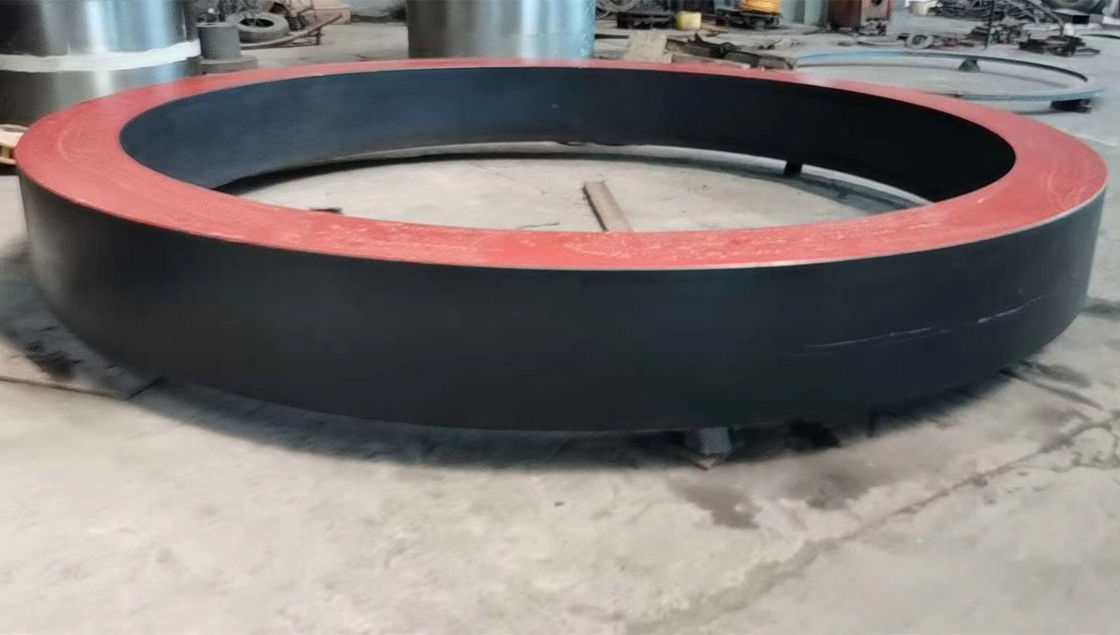

Pneumatico di guida del forno da cemento dell'anello di rotolamento della fasciatura del forno rotante dell'acciaio da forgiare dell'OEM
Descrizione di prodotto
Il pneumatico del forno rotante, anche conosciuto come l'anello di rotolamento, il suo ruolo è di trasferire tutta la gravità del corpo del cilindro (gravità compresa dei mattoni refrattari, dei dispositivi interni e dei materiali) al rullo di sostegno e fa il cilindro può girare uniformemente sul rullo di sostegno, in modo dal pneumatico dovrebbe avere abbastanza forza e durevolezza. Allo stesso tempo, Tiro è di rinforzare la rigidezza radiale delle parti del cilindro, dovrebbe avere abbastanza rigidezza.
classificazione
Secondo le forme differenti di sezione trasversale del pneumatico del forno rotante, può essere diviso nelle seguenti categorie:
1. Tiro rettangolare del forno rotante
La sua sezione è rettangolo solido, la forma è semplice, la qualità di fabbricazione è facile da garantire. Generalmente, il tempo di impiego è più lungo di quello della cinghia della ruota della scatola ed è ampiamente usato. Ma la sua rigidità è relativamente piccola, l'utilizzazione materiale è irragionevole, lo stato di dissipazione di calore è povera.
2. Scatola Tiro di forno rotante
La sua sezione trasversale è forma vuota della scatola, le buone circostanze termiche, alta rigidità, utilizzazione materiale ragionevole è difficile. La cinghia della ruota ed il corpo del cilindro costituiscono una struttura integrale, possono evitare «la sollecitazione da temperatura del restringimento del collo» fra la cinghia della ruota ed il corpo del cilindro. E faccia la cinghia della ruota danno il gioco completo al rinforzo del corpo semplificato e fanno il materiale della cinghia della ruota ottengono l'uso ragionevole, semplificano la fabbricazione, lavoro dell'installazione, facile da operare. L'installazione della cinghia della ruota sul corpo del cilindro adotta solitamente il tipo del looper, la forma del cuscinetto ed il deflettore. La cinghia direttamente non è installata sulla sezione semplificata, ma è installata sul piatto del cuscino, di modo che un canale di ventilazione naturale è formato fra il cilindro e la cinghia. Da un lato, questo rinforza la dissipazione di calore e d'altra parte, riduce la conduzione di calore del corpo del forno alla cinghia, di modo che la differenza della temperatura fra i bordi interni ed esterni della cinghia è piccola. Quando il sistema termico nel forno è cambiato, la differenza della temperatura non cambia molto, così riducendo la sollecitazione da temperatura sulla cinghia della ruota. Quando il forno sta correndo, la cinghia della ruota ed il corpo semplice faranno scorrere riguardante a vicenda lungo la direzione assiale, causando l'usura. Attualmente, il piatto del cuscino svolge un ruolo nella protezione del corpo del cilindro. Da entrambi i lati della cinghia della ruota, il deflettore o l'anello di conservazione è utilizzato per limitare il movimento assiale della cinghia della ruota lungo il cilindro.
(1) relazione sull'esperimento meccanica
(2) relazione sull'esperimento di durezza
(3) relazione sull'esperimento chimica
(4) annotazione di trattamento termico
(5) relazione d'esame della particella magnetica
Assicurazione di qualità di Tiro del forno rotante:
1. Controllo chimico nel laboratorio qualificato
2. NDE dopo lavorare approssimativo
3. Prova meccanica dopo il trattamento termico
4. NDE finali, dimensioni controllano
Nome di prodotto | Pneumatico del forno rotante, anello di guida normale |
Materiale | ZG45, ZG42CrMo, 35CrMo |
Struttura | Colata |
Processo | Tornitura, macinante |
Max.diameter | 10,000mm |
Max.length | 8000mm |
Peso | 20-200 T |
Diametro | 2-9M |
Max.tolerance | ±0.3 |
Applicazione | Forno rotante |
