| Applicazione: | Trattamento del carbone | Materiale: | inferiore alla melma di carbone di 0.5mm |
|---|---|---|---|
| Capacità di produzione: | 0.18-7 (m3/min) | Caratteristica: | peso leggero |
| Parola chiave: | conservi il potere | Nome di prodotto: | Macchina di galleggiamento |
| Evidenziare: | 7m3/Min Ore Dressing Equipment,macchina di galleggiamento del laboratorio 7m3/Min,Metallo che separa la macchina di galleggiamento del laboratorio |
||

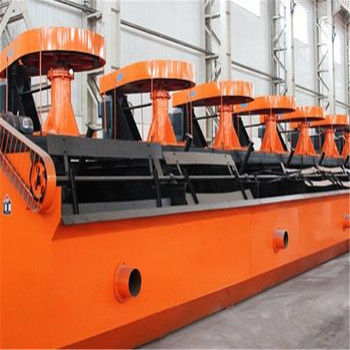

macchina diseparazione di galleggiamento di serie di serie XJM dell'attrezzatura SF di basso costo
La macchina di galleggiamento di serie pricipalmente è utilizzata per vestirsi inferiore alla melma di carbone di 0.5mm come pure metallo non ferroso, metallo raro, metallo nero ed i minerali della particella del metalloide. Il prodotto di serie presenta i vantaggi della struttura compatta, distribuzione leggera e uniforme della bolla, la grande capacità di trattamento, flusso trattato flessibile, l'operazione conveniente ed affidabile, ecc
Caratteristiche di prestazione
La struttura della macchina di galleggiamento: questa macchina pricipalmente è composta di scivolo della polpa, il miscelatore, il sistema di carico dell'aria, bolla mineralizzata che scarica il dispositivo e l'elettro motore.
(1) spappola lo scivolo: Ha bocca d'alimentazione della polpa ed il dispositivo del portone utilizzato per la regolazione il livello liquido e pricipalmente è composto pricipalmente di composto di dall'ente dello scivolo che è colata tramite la colata d'acciaio del portone e del bordo dal bordo d'acciaio e dalla barretta d'acciaio.
(2) miscelatore: Pricipalmente è usato per la mescolanza della polpa per impedire la sabbia minerale per depositare sullo scivolo e pricipalmente è composto dalla ruota della cinghia, la ventola, asse verticale e la ventola è fatta della gomma antiabrasione.
(3) sistema di carico dell'aria: Pricipalmente è composto dal tubo di ingresso dell'aria. Quando la ventola gira, produrrà la pressione negativa dentro la camera della ventola per assorbire l'aria attraverso la linea di pompa vuota e disperdere la polpa per formare un gruppo della bolla. Questo genere di polpa con un gran quantità di bolle sarà gettato allo statore velocemente con la forza rotatoria della ventola e più ulteriormente mineralizza le bolle nella polpa ed il movimento rotatorio che è destinato per eliminare il flusso della polpa nella cellula di galleggiamento causerà un gran quantità di microvesicle e fornirà la condizione necessaria per il processo di galleggiamento.
(4) schiuma mineralizzata che scarica dispositivo: Questo dispositivo pricipalmente è utilizzato per scarping la schiuma che galleggia sulla cellula e pricipalmente è composto dal riduttore guidato dal motore elettrico e dallo scrapper guidati dal riduttore.
Dati tecnici:
Macchina di galleggiamento di SF
| Modello | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Capacità della depressione (m3) | 0,37 | 0,7 | 1,2 | 2,8 | 4 | 8 | |
| Diametro della ventola (millimetri) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Capacità di produzione (m3/min) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| Velocità di rotazione della ventola (r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| Motore | Modello | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| Potere (chilowatt) | ①1,5 | ①3 | ①5,5 | ①11 | ①15 | ①30 | |
| ②1,1 | ②1,1 | ②1,1 | ②1,1 | ②1,5 | ②1,5 | ||
| Dimensioni (millimetri) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| Singolo peso della depressione (chilogrammi) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
Macchina di galleggiamento di XJM
| Modello | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| Dimensioni dello scivolo | Lunghezza (millimetri) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Larghezza (millimetri) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Altezza (millimetri) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Singolo efficace peso (chilogrammi) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Efficace cubage (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Capacità di produzione (calcolata dal volume) dei residui (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Motore dell'albero primario | Modello | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Potere (chilowatt) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Ventola | |||||||||
| Velocità di rotazione (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Diametro (millimetri) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Altezza (millimetri) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Velocità di rotazione (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Velocità circolare (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7,6 | 7,6 | 7,4 | |
| Motore del bordo del terriccio | Modello | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Potere (chilowatt) | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Velocità di rotazione (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| Bordo del terriccio | Velocità di rotazione (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Diametro (millimetri) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Pressione di vento del fan (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| Importo dell'iniezione di Max.air (m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
