Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Mulino stridente della metropolitana | Industrie applicabili: | Fabbrica, works  della costruzione; , Energia & estrazione mineraria |
---|---|---|---|
Circostanza: | Nuovo | Tipo del motore: | Motore a corrente alternata |
Capacità (t/h): | 14-195tph | Dimensione (L*W*H): | 2.2x6.5-4.6x14 m. |
Peso: | 49-485 t | Garanzia: | 1 anno |
Servizio di assistenza al cliente fornito: | Supporto tecnico video, supporto online, installazione del campo, incaricare ed addestramento | Mulino stridente della metropolitana: | mulino della macinazione della metropolitana di 2.2x6.5-4.6x14 m. |
Capacità: | 14-195 tph | Porto: | Qingdao, Shanghai, Tientsin |
Evidenziare: | mulino stridente del cemento 195tph,Mulino stridente del cemento di AGMA,mulino stridente della pianta del cemento 195tph |

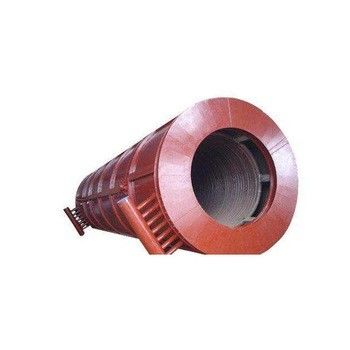

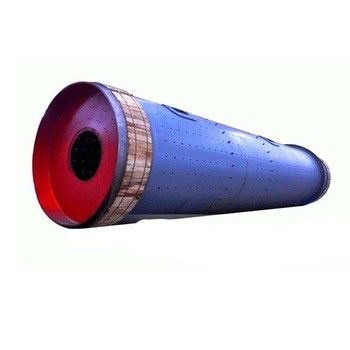

14-195 il tph cementa il mulino crudo della macinazione della metropolitana
Compatto ed efficiente!
I laminatoi per tubi del CITIC sono economia di spazio, compatti, massimi sulla prestazione e sul minimo su manutenzione. Ciò è soprattutto dovuto la progettazione del cuscinetto di sostegno e l'azionamento del mulino ha usato. Il mulino SHELL-è sostenuto, montato sui cuscinetti del pattino ad entrambe l'estremità ed ha fatto completamente come progettazione saldata. Il mulino con la versione compatta dell'azionamento caratterizza un AZIONAMENTO INTEGRALE, di cui l'ingranaggio planetario è montato alla flangia del mulino. I laminatoi per tubi del CITIC sono il risultato dei metodi di simulazione e di calcolo più avanzati, di appoggio entro gli anni di esperienza. Universalmente abbiamo progettato e costruito più di 1.000 laminatoi per tubi.
Il mulino standard del CITIC SHELL-è sostenuto sui pattini ed ha un azionamento centrale. La trasmissione di coppia di torsione è effettuata via l'estremità conica di scarico. Questo cono è saldato alle coperture del mulino ed ha aperture per lo scarico dei gas di scarico e del materiale. La flangia dell'azionamento è collegata all'estremità del cono. In questo modo, la forza motrice si distribuisce direttamente e perfino alle coperture del mulino.
I nostri mulini per gli ingombri minimi sono montati sui cuscinetti del pattino ed avere un AZIONAMENTO INTEGRALE. Il centro di questo azionamento è un riduttore a due fasi dell'ingranaggio planetario, che direttamente è montato sul cono dell'estremità. Soltanto una breve guarnizione dello scorrevole all'estremità del motore e un sistema chiuso della lubrificazione a olio estendono il tempo fra i cambiamenti di olio e riducono il rischio di entrare delle particelle di polvere. L'installazione è veloce e facile. Nessun adeguamenti che richiede tempo. Il nostro AZIONAMENTO INTEGRALE è l'azionamento più economico dovuto la sua alta disponibilità e un livello di efficienza meccanica di quasi 99%.
Caratteristica
* il mulino cilindrico adotta il tipo di azionamento cheguida, centro-guidare, bordo-movente con ingranare, ecc multipunto; guidato dal motore asincrono +reducer +pinion ed ingranaggio come pure motore sincrono + lclutch + pignone ed ingranaggio dell'aria.
* ha sostenuto generalmente da pressione statico-dinamica riguardante entrambe l'estremità. Fuuly ha chiuso l'attuatore che autolineante di osculazione 120º il cuscinetto è utilizzato. Inoltre i cuscinetti dinamici dello staic- singolo o doppio della pantofola possono essere utilizzati. Il cespuglio è fatto dalla macchina di NC.
* il grande ingranaggio aperto è progettato facendo uso della norma di AGMA, fornita di alloggio attendibilmente sigillato dell'ingranaggio ed unge il sistema di lubrificazione di spruzzatura ahtomatic.
Le coperture fa parte parte fondamentale di mulino. Effettui l'analisi agli'elementi finiti con il computer per accertarsi dell'operazione affidabile;
* le coperture sono saldate automaticamente, ispezionata ultrasonica, temprato interamente e lavorato dalle grandi macchine utensili speciali su una che blocca; guarnizione là speciale sulle parti statico-dinamiche del collegamento, ch come alimentazione e hoper di scarico, orecchione, ecc, impedire perdita dei residui e del petrolio;
* la fodera è del materiale della usura-resistenza pazzo dalla nostra società, che è stata specialmente trattata termicamente, con alta durezza e tempo di impiego lungo. Fondere inoltre l'altro della usura-resistenza o manicotto di gomma può essere usato;
* c'è azionamento a bassa velocità per il mulino medio e grande;
* l'alta e pressione bassa che lubrifica la stazione è fornita per il mulino medio e grande;
* il controllo ed il sistema di protezione è controllato dallo SpA.
Gli azionamenti dell'ingranaggio e del pignone di giro sono sufficienti per fino a 4,500kW. Il nostro AZIONAMENTO INTEGRALE è adatto fino a 6,500kW. Per i mulini con un trasmettitore tra compreso 5.000 e 10,000kW, raccomandiamo un azionamento centrale classico con gli ingranaggi planetari fissi.
Parametri tecnici del laminatoio per tubi del cemento:
Specificazione (diameter×length) | Velocità girante (r/min) |
Dimensione d'alimentazione (millimetri) | Produttività (t/h) | Capacità di carico del mulino (t) | Motore principale | Riduttore di velocità principale | Peso (t) | |||
Modello | Potere (chilowatt) | Velocità girante (r.p.m) | Modello | Rapporto di velocità | ||||||
φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
φ3.8×13 (tipo sopportante principale) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
φ3.8×13 | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.2×11 (tipo sopportante principale) |
15,8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
φ4.2×13 (tipo sopportante principale) |
15,2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
φ4.2×13 | 15,2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |
Nota: I parametri nella forma sono soltanto per riferimento, così per quei specifici, clienti devono riferirsi al contratto.
Parametri tecnici del mulino crudo:
Specificazione (diameter×length) | Velocità girante (r/min) |
Dimensione d'alimentazione (millimetri) | Produttività (t/h) | Capacità di carico del mulino (t) | Motore principale | Riduttore di velocità principale | Peso (t) | |||
Modello | Potere (chilowatt) | Velocità girante (r.p.m) | Modello | Rapporto di velocità | ||||||
φ3× (8.5+5) | 18,9 | ≤25 | 55~53 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 160 |
φ3.2× (7+1.8) (Essiccazione a mensola) |
18,25 | ≤25 | 50~53 | 59 | YR630-8 | 1000 | 740 | JDX800 | 6,3 | 153 |
φ3.5×10 (Essiccazione a mensola) |
17,3 | ≤25 | 75~80 | 87 | YR1250-8/430 | 1250 | 740 | JS110-A-F1 | 214 | |
φ3.6× (7.5+1.5) | 17,3 | ≤25 | 90~95 | 98 | YRkk710-8 | 1400 | 740 | JDX900 | 7,1 | 220 |
φ3.8×1.2 | 16,6 | ≤25 | 133 | 100~110 | YR800-8 | 2000 | 740 | JS130-A | 295 | |
φ4.6× (9.5+3.5) | 15 | ≤25 | 185 | 175~180 | YRkk1000-8 | 3550 | 740 | MFY355A | 415 |
Nota: I parametri nella forma sono soltanto per riferimento, così per quei specifici, clienti devono riferirsi al contratto.
Parametri tecnici del mulino crudo bagnato:
Specificazione (diameter×length) | Velocità girante (r/min) |
Dimensione d'alimentazione (millimetri) | Produttività (t/h) | Capacità di carico del mulino (t) |
Motore principale | Riduttore di velocità principale | Peso (t) | |||
Modello | Potere (chilowatt) | Velocità girante (r.p.m) | Modello | Rapporto di velocità | ||||||
φ2.2×7 | 21,4 | ≤3 | 20~25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 49 |
φ2.2×13 | 21,6 | ≤25 | 33~37 | 58~60 | YR630-8/1180 | 630 | 740 | MBY630 | 5,6 | 53,4 |
φ2.4×13 | 21 | ≤25 | 45~50 | 65~70 | YR800-8/1180 | 800 | 740 | JDX710 | 5,6 | 131 |
φ2.6×13 | 20 | ≤25 | 45~46 | 80t (massimo) | YR1000-8/1180 | 1000 | 740 | TDX800 | 6,3 | 153 |
φ6.2×6.4 | 18,5 | ≤25 | 32~41 | 86~90.5 | TDMK1000-36 | 1000 | 740 | 134 |
Nota: I parametri nella forma sono soltanto per riferimento, così per quei specifici, clienti devono riferirsi al contratto.
Parametri tecnici di essiccamento del mulino crudo:
Specificazione (diameter×length) | Velocità girante (r/min) |
Dimensione d'alimentazione (millimetri) | Produttività (t/h) | Capacità di carico del mulino (t) |
Motore principale | Riduttore di velocità principale | Peso (t) | |||
Modello | Potere (chilowatt) | Velocità girante (r.p.m) | Modello | Rapporto di velocità | ||||||
φ2.4×8 | 20,91 | ≤25 | 25~28 | 39~42 | JRQ1512-8 | 570 | 740 | ZD80-9 | 5 | 76,4 |
φ2.4×10 | 20 | ≤25 | 27~30 38~40 |
50 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 111 |
φ2.4×11 | 21 | ≤25 | 41~42 46~48 |
62~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 125 |
φ2.4×12 | 21 | ≤25 | 40~42 45~48 |
63~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
φ2.4×13 | 21,5 | ≤25 | 48~51 | 68~72 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
φ2.6×8 | 20 | ≤25 | 30~35 | 54 | YR630-8/1180 | 630 | 740 | JDX630 | 5,6 | 135 |
φ2.6×10 | 20,91 | ≤25 | 45~46 | 80 | YR1000-8/1180 | 1000 | 740 | JDX710 | 6,3 | 136 |
φ3×9 | 19,13 | ≤25 | 50~55 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 145 |
φ3.2×7 | 18,25 | ≤25 | 50~52 | 58 | YR1000-8/1180 | 1000 | 740 | MBY800 | 6,3 | 140 |
φ3.2×9 | 18,3 | ≤25 | 60~70 | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 175 |
φ4.6×10+3.5 | 15 | ≤25 | 195 | 190 | 3550 | 740 | JS150-B-F | 476 |
Nota: I parametri nella forma sono soltanto per riferimento, così per quei specifici, clienti devono riferirsi al contratto.
Q: Perché crediamo nelle industrie co di zhongtai di luoyang., srl:
: 1. Più di 30 anni di esperienza.
2.We sono il fornitore professionale principale del macchinario minerario, macchinario di costruzione, colata di macchine e parti forgiate
3. Tutti i prodotti hanno raggiunto ISO9901: certificato 2000 della gestione della qualità e CE, certificati di ROHS.
Q: Termine di consegna
: Termine d'esecuzione delle parti 1-2months, macchine 2-3months.
Q: Termini di pagamento
: Accetti il tipo di pagamento: T/T, L/C, Western Union, contanti.
deposito di 30% quando contratto firmato. Pagamento completo pagato prima della spedizione
Q: Garanzia di qualità?
: Tempo di garanzia: un anno per macchinario principale. Se qualche cosa di sbagliato formuleremo il consiglio tecnico e troveremo la soluzione immediatamente. Per quelle parti d'uso noi garantire le parti di alta qualità per rifornimento a lungo termine.
Q: Servizio di assistenza al cliente?
: Possiamo fornire la guida tecnica per le macchine che esegue la prova e la manutenzione delle parti se l'utilizzatore finale ha bisogno di.
