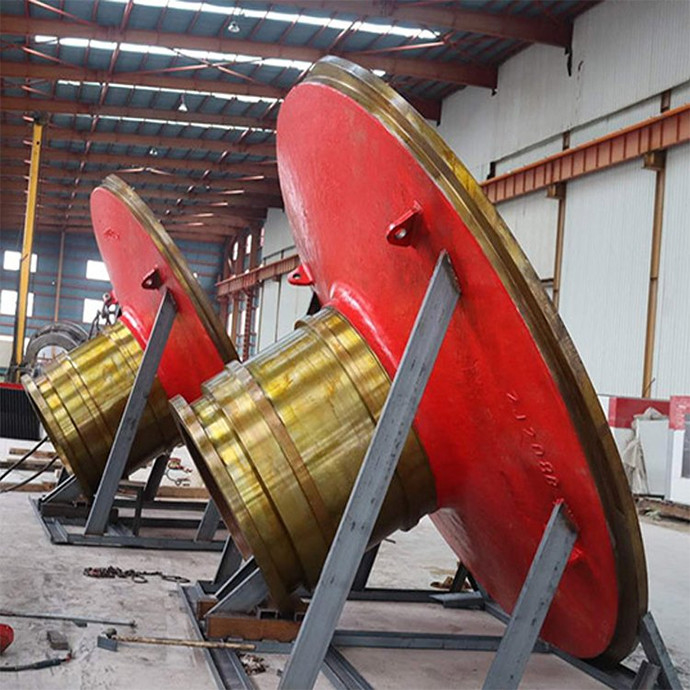

Coperchio terminale del mulino a palle di fusioni e pezzi fucinati in acciaio fuso su misura

Copertura di estremità su misura del mulino a palle delle colate d'acciaio fondenti e di pezzi fucinati del cappuccio protettivo

1. Introduzione delle colate e dei pezzi fucinati della copertura di estremità del mulino a palle

La copertura di estremità del mulino a palle è una delle parti principali del mulino a palle prodotto dalla nostra fabbrica. Il materiale della copertura di estremità è ZG270-500.

La forza della sezione pericolosa della copertura di estremità del mulino a palle è il primo problema da considerare nella progettazione della copertura di estremità, perché il barilotto piuttosto pesante del mulino a palle è sostenuto sulla copertura principale del cuscinetto per la fine.

La copertura di estremità del mulino a palle è generalmente leggermente conica, che è destinata per considerare la configurazione del cuscinetto principale, la resistenza di piegamento del giornale ed il problema di prevenzione dell'ingranaggio grande che tocca il fondamento del cuscinetto principale. La copertura di estremità di grande e mulino a palle di medie dimensioni principalmente è fatta di acciaio fuso, mentre il piccolo mulino a palle è fatto di ferro duttile. Per assicurare la concentricità dell'asse della copertura di estremità e del cilindro, la copertura di estremità ed il giornale sono fusi solitamente in uno. Ma nel caso di attrezzatura di fusione e fondente la capacità non è abbastanza, possono anche essere fusi esclusivamente, dopo l'elaborazione, essi sono fissati insieme ed elaborazione infine meccanica.

Nel determinare la parte del giornale della copertura di estremità, deve essere considerato in anticipo che il mulino a palle sia guidato dagli ingranaggi (denti diritti, denti elicoidali o denti del mitra). dovuto l'errore orizzontale dell'asse durante l'installazione, il mulino a palle può produrre alcune forze assiali durante il funzionamento. Di conseguenza, per impedire il cilindro muoversi nella direzione assiale nell'ambito dell'azione delle forze assiali e per colpire il funzionamento normale dell'ingranaggio, è richiesto per riparare il giornale. In questo caso, tuttavia, la possibilità di espansione deve essere permessa, poichè il barilotto estende come conseguenza del calore e mentre il carico diventa difficile. Quindi, naturalmente, le due pubblicazioni del cilindro non possono essere riparate allo stesso tempo, ma soltanto uno può essere riparato e l'altro è chiamato l'estremità libera mobile.

Per raggiungere questo scopo, un giornale è destinato solitamente con le spalle che sono esattamente uguali alla lunghezza del cespuglio sopportante; L'altro giornale non è messo e non fatto 5-25 millimetri più di lunghezza della lunghezza sopportante del cespuglio. Per il breve mulino cilindrico, tutto il giornale può essere selezionato come l'estremità fissa perché il cilindro non è lungo. Tuttavia, per il mulino a palle cilindrico lungo, il giornale vicino all'anello dell'ingranaggio deve essere selezionato come l'estremità fissa. In questo modo, la deformazione del cilindro non indurrà l'ingranaggio a produrre la dislocazione assiale.

Deve essere precisato che le due coperture di estremità del mulino a palle sono differenti, uno è alla copertura di estremità della miniera, una è di scaricare la copertura di estremità della miniera.

2. Misure di tecnologia della trasformazione delle colate e dei pezzi fucinati della copertura di estremità del mulino a palle
