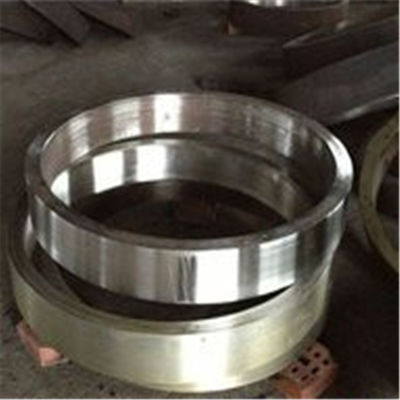

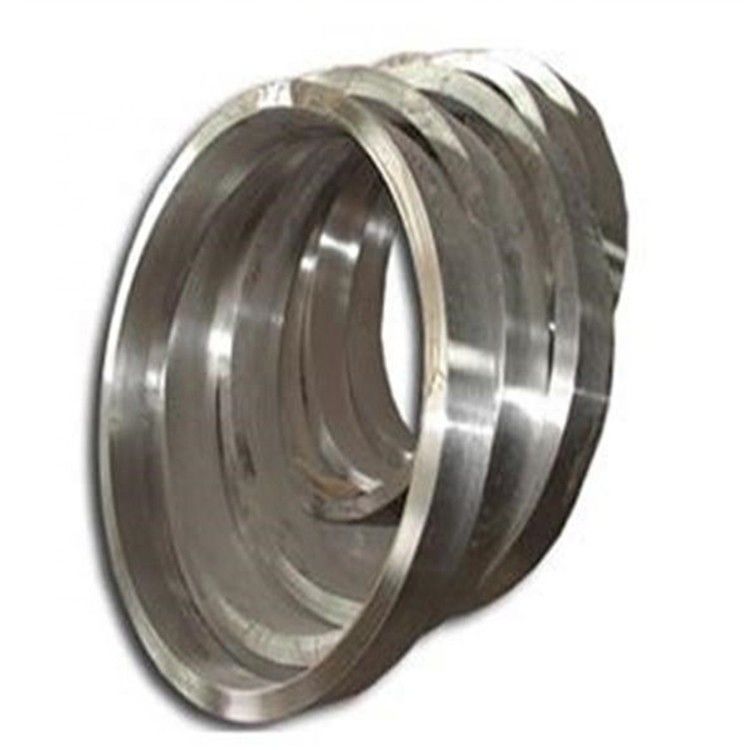

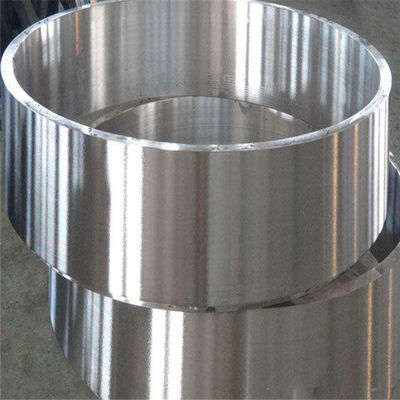

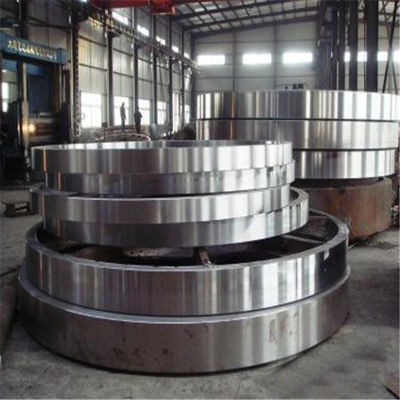

Anello forgiato del mulino di Raymond

IL CITIC IC ha forgiato l'anello d'acciaio unito in lega del mulino di Raymond

IL CITIC IC è produttore e fornitore professionali Forged Rings.Quality garantita, la consegna di tempo d'inserimento, garanzia post-vendita, teniamo i grandi inventari di prodotti della lega in un grande di varietà di grado, compreso inossidabile, duplex, lega di nichel e più, il sistema di gestione di iso 9001 assicurano l'alta qualità dei prodotti.

Con più degli ingranaggi 1000 di giro venduti sopra l'ingranaggio del mondo CITICIC è un fornitore principale nel cemento e nell'industria mineraria. E come membro di AGMA (associazione americana dei produttori dell'ingranaggio), attivamente partecipiamo a definire la norma per i calcoli di valutazione dell'ingranaggio ed assistiamo i fattori.

Forniamo gli ingranaggi di giro in tre progettazioni differenti

Acciaio fabbricato
- anello forgiato
- lamiera

Acciaio fuso

Ghisa (nodulare) duttile

Gli ingranaggi fabbricati sono diventato più comuni nel passato e sono costruiti con i materiali d'acciaio forgiati della corona e la struttura di corpo saldata elettrotipia. Gli anelli sono fabbricati da un intero blocco di alto acciaio legato della resistenza. Dopo lavorare approssimativo dell'anello, effettuiamo il trattamento termico di tempra e rinvenimento per migliorare la prestazione caratteristica e quindi sua pertinente meccanica.

Avantages degli ingranaggi fabbricati di giro

La struttura materiale forgiata esclude il rischio di inclusioni

La struttura diserta come i fori del gas, il micro restringimento, vaiolature, strappi caldi, le inclusioni di scorie e della sabbia sono evitate quindi, saldatura della riparazione della struttura di corpo e per esempio la macinazione delle aree dentate non è richiesta.

Il processo di fabbricazione fabbricato esclude l'esigenza dei modelli e delle colonne montanti

Il materiale dell'orlo ha più alta durezza e più ad alta resistenza del materiale utilizzato per la struttura di fondo (cioè web, rinforzi)

Queste caratteristiche ridurranno il termine d'esecuzione ed i costi. La fabbricazione fabbricata assicura una consegna veloce.

Ciò è particolarmente in caso d'urgenza situazione utile, dove la corona attuale sta soffrendo dal danno

Caratteristiche

Denti esterni
Diametro massimo: 16000 millimetri
Larghezza dentata del fronte: 1700 millimetri
Modulo massimo: 45 dalla fresa
Modulo massimo: taglierina di rifinitura di 65 ingranaggi

Denti interni
Diametro massimo: 6500 millimetri
Modulo massimo: 25,4
Larghezza dentata del fronte: 400 millimetri

Applicazioni
I nostri ingranaggi di giro si applicano nelle industrie dei minerali e del cemento:
• Vari tipi di mulini orizzontali
• Essiccatori rotatori
• Forni rotanti
• Qualunque altra grande applicazione dell'anello dell'ingranaggio

I requisiti tecnici di grande anello dell'ingranaggio del CITIC IC:
1) è pretrattato prima della normalizzazione della superficie che indurisce il trattamento, la durezza se HB210 ~ 250; la prestazione meccanica è il Rb 690MPa, la tensione di snervamento Rs 490MPa, l'allungamento D5 11%, riduzione di ultima forza di area W 25%, la durezza Ak 30J di impatto; induzione indurita, durezza HRC50 ~ 55 dei denti; efficace profondità indurita 3 ~ 5mm di strato.
2) la rilevazione ultrasonica globale del difetto, qualità interna dovrebbe soddisfare due richieste di norma di requisiti GB7233-87; l'ispezione della particella magnetica del raccordo e del dente, qualità dovrebbe rispettare due norme di requisiti GB/T9444-88.
3) Noti la colata non è R5 arrotondato ~ R10.
4) Lo smusso del dente ad entrambe l'estremità ed a 1 45b.5) dai 2 e 1/2 larghezza del dente di corona a dentatura interna di ogni accoppiamento dell'anello lungo il bordo di intero anello fatto con i bulloni ad alta resistenza, combinati con la superficie del dente deve essere al centro inferiore.
grande processo di fabbricazione della corona a dentatura interna 2
2,1 di ruvido
Lo spazio in bianco della colata d'acciaio è fornito dal macchinario pesante il Co., pianta del CITIC di Ltd. Heavy Forging, diretta dalla norma GB11352-89 specifica i requisiti della modellistica secondo il processo della colata, la fusione, la colata, le scatole di colpo, la pulizia, colate del condimento;. Durante ispezione ed accettazione dai disegni ed i requisiti tecnici dello spazio in bianco d'acciaio
Controlli, concilianti le norme JB/T6402-92 pubblicate dopo accettazione
Giù procedura.
2,2 che roughing
Attraversato disegnando ed indennità di soggiorno fuori, allineamento, collegamento, elaborando sia all'interno che all'esterno il cerchio, combinante fresatura di fronte, perforazione ed altri processi.
2,3 lesione di esplorazione
La rilevazione ultrasonica globale del difetto, qualità interna dovrebbe soddisfare le due richieste delle norme GB7233-87.
pretrattamento di normalizzazione 2,4
le paia dell'Semi-anello che normalizzano e che temperano il trattamento, forniscono una buona organizzazione per l'indurimento di superficie successivo; premi la deformazione dei disegni di mezza ispezione della corona a dentatura interna dopo il trattamento termico.
2,5 lavorare
In primo luogo 2 e 1/2 anello sono fatti con i bulloni ad alta resistenza che collegano l'anello complessivamente, il processo globale estraendo i denti di Quannei un Wai del cerchio ed i requisiti trattati superiori e più inferiori e poi di disegni e lavoranti di fresatura.
2,6 eliminazione di elaborazione dello sforzo
L'anello globale temprato per eliminare sforzo.
indurimento di superficie dell'anello globale 2,7
SE lungo l'induzione alveolare della superficie del dente che si indurisce, durezza HRC50 ~ 55, efficace profondità indurita 3 ~ 5mm di strato.
2,8 ispezione finale
In primo luogo, la frequenza di rilevazione che estigue, la durezza dopo la tempera della corona a dentatura interna che cogging soddisfa le richieste dei disegni; secondariamente, individuare se il diametro esterno massimo più grande D6944 come la deformazione 3mm, la correzione meccanica ha richiesto fino al qualificato a; In terzo luogo, l'ispezione della particella magnetica del raccordo e del dente, qualità dovrebbe soddisfare due richieste di norma di requisiti GB/T9444-88; Per concludere, secondo i disegni ed i requisiti tecnici di ispezione finale.
