| Nome di prodotto: | Mulino a palle di arricchimento | Circostanza: | Nuovo |
|---|---|---|---|
| Tipo: | Mulino stridente del minerale metallifero | Applicazione: | Pietre e materiali alla rinfusa |
| Garanzia: | 12 mesi | Uasge: | Materiali da costruzione, prodotto chimico |
| Industria di applicazione: | Acciaieria del pianta del cemento, stabilimento chimico & inceneritore | Porto: | Qingdao, TianJian, Shanghai |
| Evidenziare: | Mulino della macinazione del minerale metallifero della palla di arricchimento,Mulino standard della macinazione del minerale metallifero di AGMA,Macchina standard del mulino a palle di AGMA |
||
Lo SpA stridente del mulino del minerale metallifero del mulino a palle di arricchimento controlla la norma americana di AGMA
1. Specifiche e modelli del mulino a palle
(1) trabocca mulino a palle: varie specifiche con le varie configurazioni che variano da φ1.5x3.0 a φ8x13m e ad un efficace volume di 7,5 a 194.3m3;
(2) tipo mulino a palle della grata: varie specifiche con le varie configurazioni che variano da φ1.2x2.4 a φ4x14m e ad un efficace volume di 2,2 a 157m3.
2. Parametri tecnici stridenti del mulino del minerale metallifero
| Modello | Diametro del cilindro (millimetri) | Lunghezza del cilindro (millimetri) | Efficace volume (m.3) | Velocità del mulino (r/min) | Motore elettrico | Dimensioni (L×W×H) (m) | |
Potere | RPM (r/min) | ||||||
| MQS12×24 | 1500 | 3000 | 5 | 26,6 | 95 | 742 | 6.4×2.9×2.6 |
| MQS15×15 | 1500 | 1500 | 2,3 | 29,2 | 60 | 725 | 5.7×3.2×2.8 |
| MQS15×24 | 1500 | 2400 | 3,7 | 29,2 | 90 | 730 | 6.9×3.3×2.8 |
| MQS15×30 | 1500 | 3000 | 4,6 | 26,6 | 90 | 742 | 7.6×3.4×2.8 |
| MQS21×30 | 2100 | 3000 | 9,4 | 22,1 | 220 | 740 | 8.5×4.65×3 |
| MQS24×30 | 2400 | 3000 | 12,2 | 21 | 250 | 980 | 8.8×4.7×4.4 |
| MQS24×70 | 2400 | 7000 | 26,66 | 21 | 475 | 740 | 14.3×5.8×4.4 |
| MQS27×21 | 2700 | 2100 | 10,6 | 19,7 | 280 | 733 | 9.7×6.5×4.8 |
| MQS27×36 | 2700 | 3600 | 18,5 | 20,5 | 400 | 187,5 | 12×5.8×4 |
| MQS27×40 | 2700 | 4000 | 20,5 | 20,24 | 400 | 187,5 | 12.4×5.8×4.7 |
| MQS27×60 | 2700 | 6000 | 34,34 | 19,5 | 630 | 589 | 12×5.7×4.5 |
| MQS29×41 | 2900 | 4100 | 26 | 19,34 | 450 | 740 | 9.9×6.1×5.1 |
| MQS31×64 | 3100 | 6400 | 43,7 | 18,3 | 1000 | 167 | 15.2×6.98×5.8 |
| MQS32×31 | 3200 | 3100 | 22,65 | 18,3 | 500 | 167 | 13.9×7.3×6.0 |
| MQS32×36 | 3200 | 3600 | 26,3 | 18,3 | 630 | 167 | 14.3×7.3×6.0 |
| MQS32×40 | 3200 | 4000 | 29,2 | 18,2 | 710 | 980 | 14.7×7.3×6.0 |
| MQS32×45 | 3200 | 4500 | 32,9 | 18,3 | 800 | 167 | 15.2×7.3×5.9 |
| MQS32×54 | 3200 | 5400 | 39,4 | 18,3 | 1000 | 167 | 16.6×7.3×6.1 |
| MQS36×45 | 3600 | 4500 | 41,4 | 17,25 | 1000 | 167 | 13.5×7.3×6.3 |
| MQS36×60 | 3600 | 6000 | 54 | 17,3 | 1400 | 167 | 15.5×8.3×6.3 |
| MQS36×85 | 3600 | 8500 | 79 | 17,4 | 1800 | 743 | 20×8.2×7.1 |
| MQS40×60 | 4000 | 6000 | 69,8 | 16,0 | 1500 | 200 | 17.4×9.34×7.5 |
| MQS40×67 | 4000 | 6700 | 76 | 16,0 | 1600 | 980 | 16×8.43×7.5 |
| MQS40×13.5 | 4000 | 13500 | 157 | 16,5 | 3300 | 980 | 24.2×9.9×7.8 |
3. Caratteristiche tecniche del mulino a palle
(1) le forme della trasmissione usate dal mulino del tamburo includono l'opuscolo del bordo, l'azionamento concentrare, l'azionamento ingranante multipunto del bordo, ecc.; le forme dell'azionamento includono il motore + il riduttore + il pignone asincroni + grande ingranaggio ed il motore sincrono + la frizione + il pignone di aria + grande ingranaggio;
(2) generalmente, il metodo di sostegno di cuscinetti di pressione statica e dinamica ad entrambe l'estremità sono adottati e 1200 una linea autolineante completamente inclusa il contatto “il tipo” cuscinetto dell'attuatore è usata. Supporto completo di pressione statica;
(3) il grande ingranaggio aperto è progettato secondo la norma americana di AGMA, fornita di copertura sigillata ed affidabile dell'ingranaggio e fornito di uno spruzzo automatico della glicerina che lubrifica il dispositivo;
(4) il cilindro è la parte fondamentale del mulino e un computer è utilizzato per effettuare l'analisi agli'elementi finiti per assicurare l'affidabilità del suo uso;
(5) i grandi e mulini di medie dimensioni sono forniti di dispositivi lenti dell'azionamento;
(6) i grandi e mulini di medie dimensioni sono forniti delle stazioni di lubrificazione di alta e pressione bassa;
(7) il controllo ed il sistema di protezione adotta il controllo dello SpA.

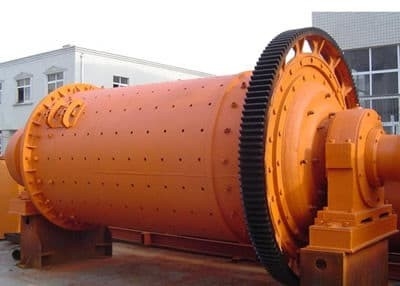

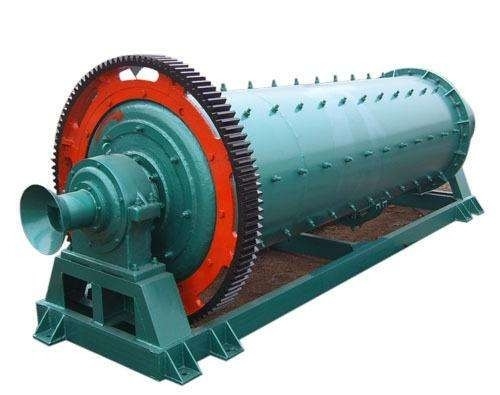

4. Spiegazione stridente della foto del mulino del minerale metallifero
