Dettagli:
Termini di pagamento e spedizione:
|
| Circostanza: | Nuovo | Modello: | Mulino a palle di materia prima |
|---|---|---|---|
| MODO DELL'AZIONAMENTO: | Bordo | Dimensione dell'alimentazione: | ≤25mm |
| Classificazione: | Mulino per la macinazione del minerale | Mulino RPM: | 22 r/min |
| Garanzia: | 12 mesi |

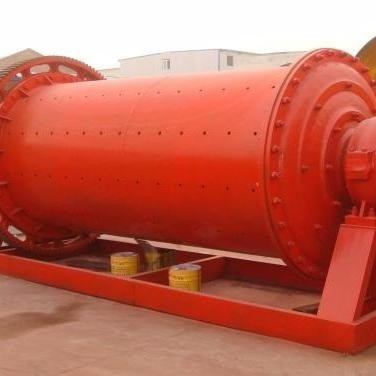

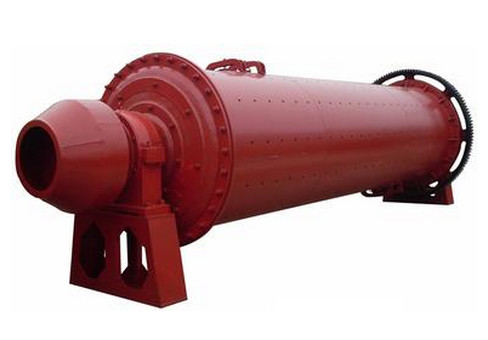

15-220 mulino a palle di materia prima di capacità elevata del t/h del mulino della macinazione del minerale metallifero
1. Specifiche del mulino di materia prima e modelli del mulino della macinazione del minerale metallifero:
Laminatoio per tubi per produzione del cemento: specifiche del mulino di materia prima e del mulino del cemento da φ2.2x6.5 ~ φ4.6 x 14.0m, complessivamente 46 specifiche. Rendimento 15 ~ 220 t/d.
2. Le caratteristiche tecniche del mulino di materia prima sviluppato e progettato dalla fabbrica del macchinario minerario di Luoyang sono:
(1) le forme della trasmissione del mulino del tamburo sono alette di filatoio del bordo, trasmissione concentrare, trasmissione ingranante multipunto del bordo ed altri tipi di trasmissione; La forma movente è motore + riduttore + pignone asincroni + grande ingranaggio e motore sincrono + frizione + pignone di aria + grande ingranaggio;
(2) il modo di sostegno di cuscinetti di pressione statica e dinamica a due estremità è adottato generalmente e 1200 la linea d'assegnazione completamente inclusa il contatto «il tipo» cuscinetti dell'attuatore è adottata. la pista dello Unico scorrevole, l'elettricità statica della pista dello doppio scorrevole ed il modo di sostegno di pressione dinamica o il supporto completo di pressione statica possono anche essere adottati.
(3) il grande ingranaggio aperto adotta la progettazione standard americana di AGMA, fornita di alloggio di sigillatura affidabile dell'ingranaggio, con il dispositivo automatico di lubrificazione dello spruzzo della glicerina;
(4) il cilindro è la parte fondamentale del mulino e l'analisi agli'elementi finiti di è effettuata dal computer per assicurare l'affidabilità del suo uso;
(5) grande e mulino di medie dimensioni fornito di dispositivo di azionamento lento;
(6) i grandi e mulini di medie dimensioni sono forniti delle stazioni di lubrificazione di alta e pressione bassa;
(7) il controllo ed il sistema di protezione adotta il controllo dello SpA.
3. Parametri del prodotto del mulino della macinazione del minerale metallifero:
Tavola tecnica di prestazione della macchina principale del mulino della macinazione del minerale metallifero del mulino di materia prima
| No. | Spec. (m) | Produzione (t/h) | Mulino RPM (r/min) | Dimensione d'alimentazione (millimetri) | Carico dei media stridenti (t) | Efficace volume |
Modo di produzione
|
Modo dell'azionamento | Motore principale | Dimensione globale | Peso del dispositivo (t) | Nota | |||
| Potere (chilowatt) | Tensione (v) | L | W | H | |||||||||||
| 1 | Φ2.2×6.5 | 15-16 | 22 | <20 | 22 | 18 | Essiccazione | Bordo | 320 | 6000 | 12280 | 5390 | 4210 | 52 | |
| 2 | Φ2.2×8 | 30 | 20,8 | <25 | 45 | Metodo asciutto | 560 | 6000 | 17215 | 5564 | 4540 | 81 | |||
| 3 | Φ2.2×11 | 22-25 | 21 | <25 | 56 | 36 | Metodo bagnato | Centro | 630 | 6000 | 24080 | 4540 | 3229 | 106 | |
| 4 | Φ2.2×11 | 22-25 | 21,5 | <25 | 40~45 | 43 | Bordo | 500 | 6000 | 20020 | 6512 | 4960 | 105 | ||
| 5 | Φ2.2×13 | 29-30 | 21,5 | <25 | 60 | 43 |
Centro
|
630 | 6000 | 26183 | 4540 | 3229 | 118,4 | ||
| 6 | Φ2.2×13 | 24-25 | 21,5 | <25 | 60 | 43 | Metodo asciutto | 630 | 6000 | 26079 | 4540 | 3520 | 113 | ||
| 7 | Φ2.2×13 | 40-46 | 19 | <25 | 65 | 50 | Metodo bagnato | 800 | 6000 | 27540 | 4540 | 3415 | 134 | ||
| 8 | Φ2.2×13 | 40 | 18,9 | <25 | 65 | 50 | Metodo asciutto | 800 | 6000 | 27345 | 6040 | 3620 | 145 | ||
| 9 | Φ2.6×13 | 43-50 | 19,4 | ≤20 | 80 | 60 | Metodo bagnato | Bordo | 1000 | 10000 | 20973 | 5616 | 5675 | 152,3 | |
| 10 | Φ2.6×13 | 43-50 | 19,4 | ≤20 | 80 | 60 | 1000 | 10000 | 20973 | 6507 | 5675 | 153 | |||
| 11 | Φ3×9 | 36-42 | 17,8 | <15 | 70-80 | Metodo asciutto | 1000 | 6000 | 23285 | 5965 | 3878 | 136,6 | |||
| 12 | Φ3×11 | 60-65 | 17,4 | <25 | 90-100 | 69 | Centro | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | ||
| 13 | Φ3×12 | 55-58 | 17,7 | <20 | 95-100 | 76 | Metodo bagnato | 1250 | 6000 | 30800 | 5720 | 3900 | 198,6 | ||
| 14 | Φ3.2×7 1,8 | 48-53 | 18 | <20 | 55-58 | 44,5 | Essiccazione | 1000 | 6000 | 24700 | 5120 | 4230 | 167,5 | ||
| 15 | Φ3.2×10 | 55 | 17,83 | <20 | 65 | 44,5 | 1000 | 6000 | Eliminazione del mezzo | 5300 | 186,9 | Scarico medio | |||
| 16 | Φ3.4×7 1,8 | 54 | 16,9 | <20 | 65 | 51,5 | 1000 | 6000 | 22075 a | 5120 | 4230 | 184,4 | Lunghezza del motore | ||
| 17 | Φ3.4×7.5 1,8 | ~60 | 16,9 | <20 | 70 | 54,58 | 1250 | 6000 | 27180 | 5720 | 4230 | 214~217.5 | |||
| 18 | Φ3.5×10 | 75 | 16,69 | <20 | 80 | 64,6 | 1250 | 6000 | 25382 | 5802 | 4830 | 170 | Scarico medio | ||
| 19 | Φ3.8×9 | 90-95 | 16,5 | <15 | 130 | 94 | 2000 | 6000 | 28521 | 550 | 5600 | 256,3 | |||
| 20 | Φ3.8×8.5 3,5 | ~90 | 16,5 | <20 | 100 | 89,4 | 1600 | 6000 | 32504 | 6770 | 6030 | 305,6 | |||
| 21 | Φ4.6×8.5 3,5 | 150 | 15 | <20 | 150 | 89,4 | 2800 | 21739 | 6990 | 9000 | 310,7 | ||||
| 22 | Φ4.6×10 3,5 | 190 | 15 | <25 | 190 | 157 | 3500 | 23599 | 6900 | 4630 | 352 ** | ||||
| 23 | Φ4.6×9.5 3,5 | 185 | 15,2 | <25* | 175-180 | 148 | 3550 | 6000 | 22939 | 5239 | 7550 | 298 ** | |||
| 24 | Φ4.6×14 | 185-220 | 15 | 210 | 185 | Metodo asciutto | Bordo | 4200 | 23200 | 11934 | 6370 | 310 ** | Scarico di conclusione | ||
| * 95% da parte a parte; ** non comprende la trasmissione ed il peso stridente. | |||||||||||||||
